[第7回]

●8080CPUマイコン組立キット「ND8080」回路図

ND8080の回路図の紹介です。
前回書きましたようにND8080はND80Z3.5の回路をほとんどそのまま使っています。
しかしさすがにCPU周りだけば大幅に変わっています。
そのほかの回路についても細かいところでは、CPUが異なっていることでND80Z3.5とは相違しているところもあります。

じつは回路図をお見せしながらそのあたりについても説明を加えていくつもりで書き始めたのですが、とても一回や二回では終りそうにないことがわかってきました。
以前にND80ZVなどを紹介するところで説明している部分もあったと思いますので、それらも確認しながら書くとなると、さらに時間が必要です。
そんなことをやっていますとなかなかND8080組立キットの発売までこぎつけません。
もう基板はできてしまっているのですから、早く皆様のお手元にお届けしたいと思っています(まだ説明書はできていませんけれど)。
ですので今回は回路図だけをお見せすることにして、詳しい説明についてはND8080組立キットの発売に向けての準備と並行しながら、今後時間をみつけて少しずつ書いていくことにしたいと思います。

●CPU回路

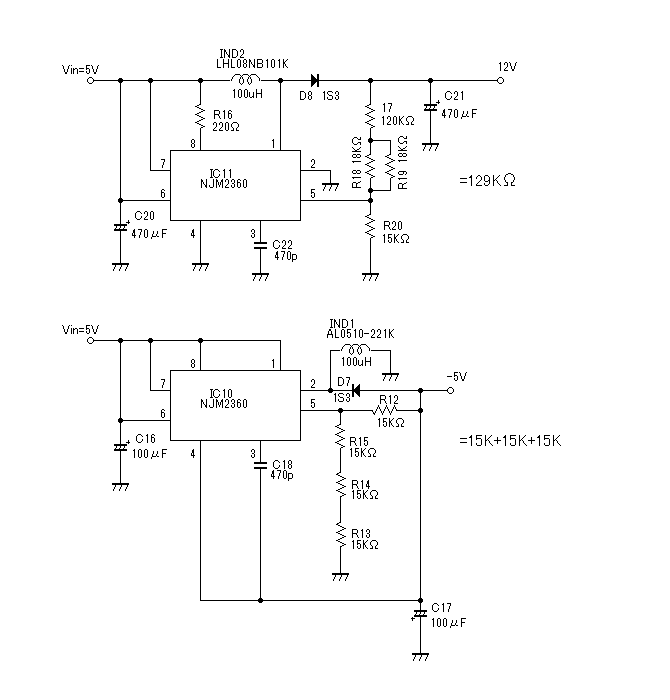

●+12V、−5V電源回路

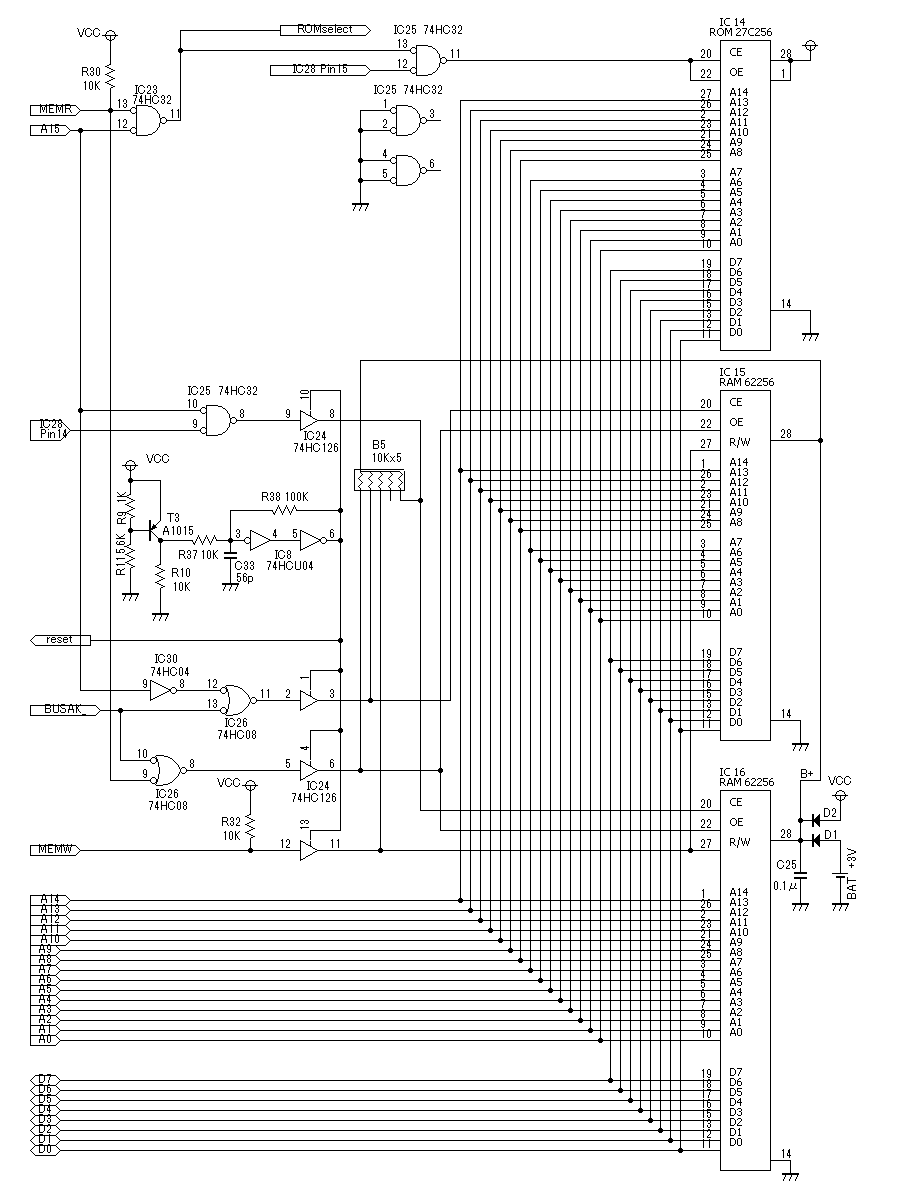

●メモリ回路

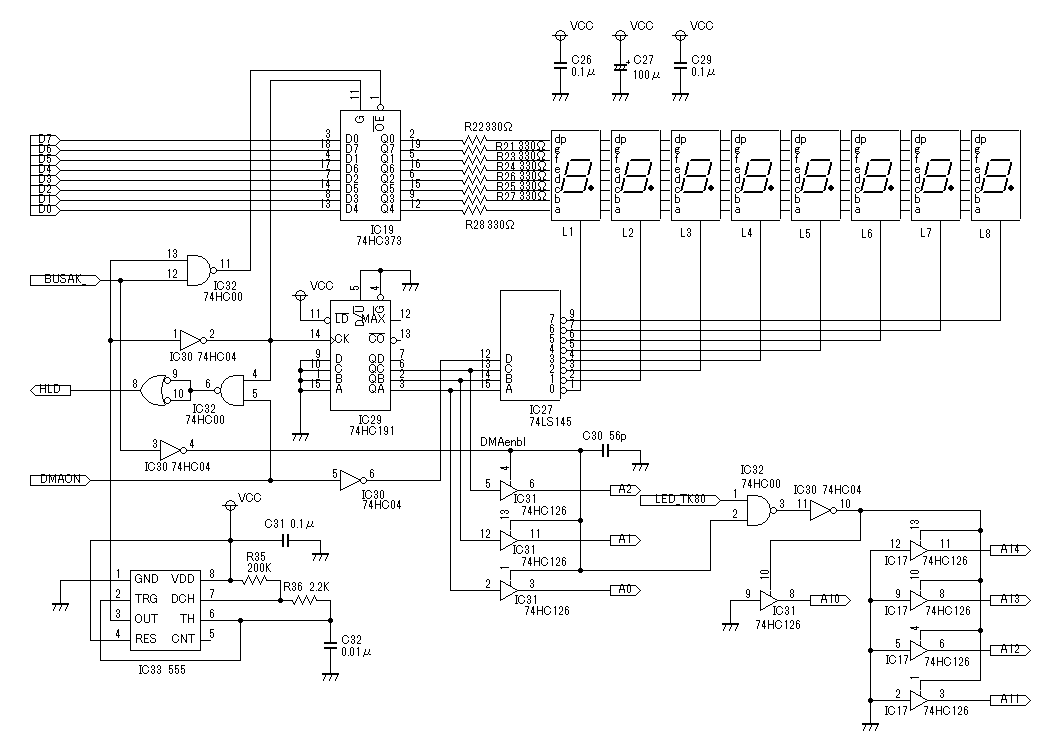

●7セグメントLED表示回路

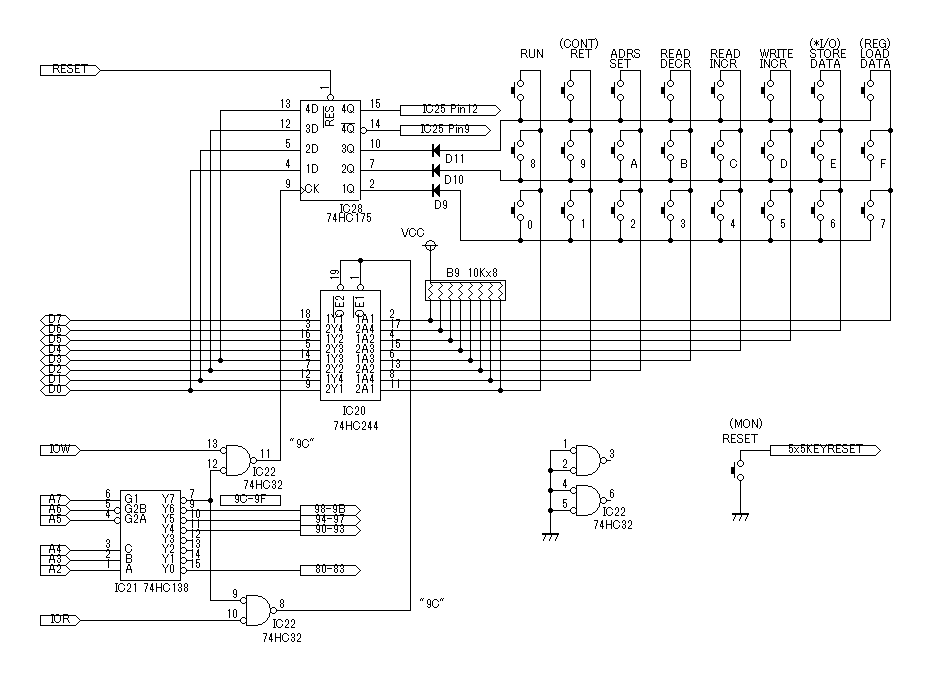

●5×5キー入力回路

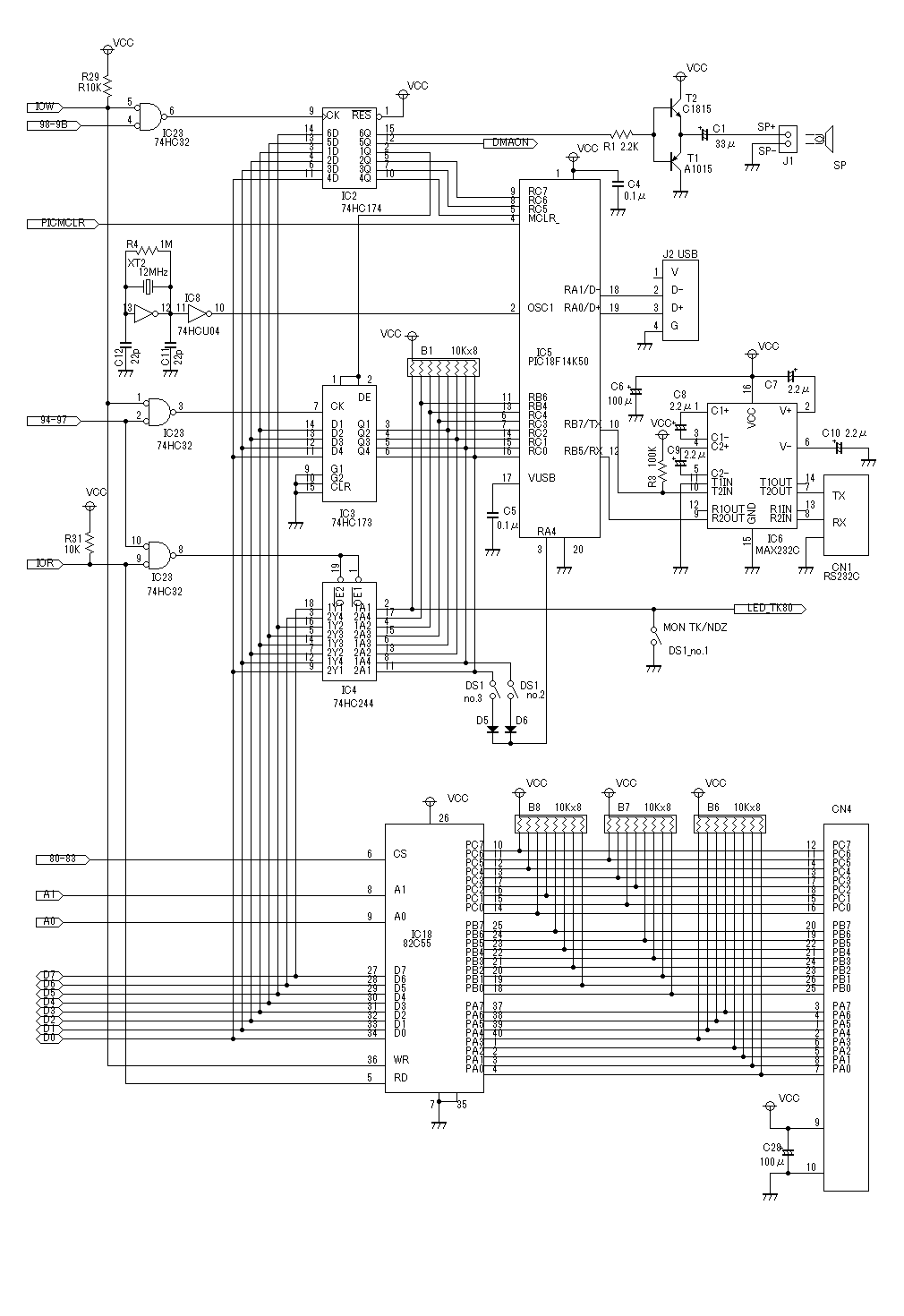

●I/O回路
