１６ビットマイコンボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
いつか使ってみるつもりで入手してそのまま置いてあった１６ビットＣＰＵのことを思い出しました。
ＡＭＤ社のＡＭ１８８です。
その名の通り、ＣＰＵコアは８０１８８互換の１６ビットＣＰＵです。
そのＡＭ１８８を使った１６ビットマイコンボードの製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第７０回］



●ＪＰコマンドをセグメント指定可能に

このところマシン語ツールの各コマンドを機能拡張してセグメント指定可能にしてきています。
当面の最後の仕上げはＪＰコマンドです。
これができるとセグメントベース［００００］以外のセグメントでもユーザープログラムが実行可能になります。
といってもその必要性は余り無いのかもしれませんが。

テストプログラムです。

2018/8/4  13:51  86test6.LST
[00001]                     ;;; 8086 test
[00002]                         ORG=1000
[00003]                         ADISP=1015
[00004] 1000  BB0011            MOV BX,1100
[00005] 1003  B041              MOV AL,41
[00006] 1005  B91A00            MOV CX,1A
[00007] 1008  8807          LP1:MOV [BX],AL
[00008] 100A  FEC0              INC AL
[00009] 100C  43                INC BX
[00010] 100D  E2F9              LOOP LP1 <1008>
[00011] 100F  CB                RETF
[00012]                     ;
ADISP        =1015  LP1          =1008

メモリアドレスの１１００〜に４１、４２、４３…（Ａ、Ｂ、Ｃ…のＡＳＣＩＩコード）を書いて、システムにリターンします。
今気が付いたのですがＡＤＩＳＰは使っていません。
最初は使うつもりだったのですが、このテストでは使う必要がないと考えて使うのを止めました。
うっかり最初の定義文だけが残ってしまいました。
ＡＤＩＳＰが残っていることにそれ以上深い意味はありません。

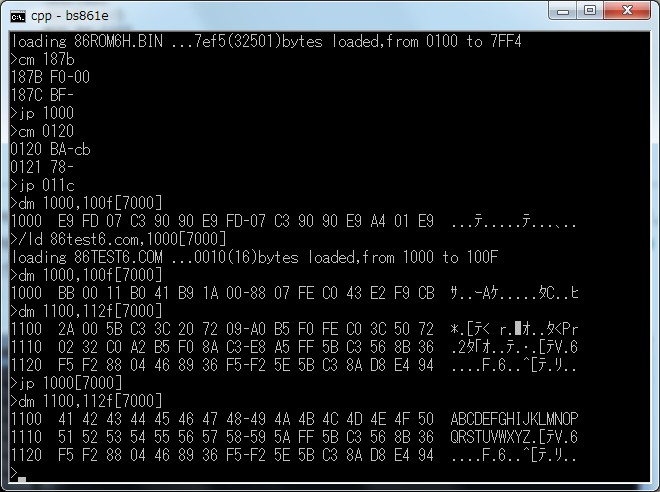

テスト中の画像です。

念のためロード先のメモリ内容を
ＤＭ　１０００，１００Ｆ［７０００］
を実行して確認しました。
次にそこにテストプログラム８６ＴＥＳＴ６．ＣＯＭをロードし、もう一度ＤＭコマンドでちゃんとロードされたことを確認しました。
このテストプログラムはアドレス１１００〜に、４１、４２、４３…を書き込みます。
プログラム実行前のメモリの中身をＤＭコマンドで確認しました。
そして今回の目的、セグメント指定付きのＪＰコマンドの実行です。
ＪＰ　１０００［７０００］を実行しました。
その後、ＤＭコマンドで、プログラムが正しく実行されたことを確認しました。

今まで作業してきました、マシン語コマンドにセグメント指定ができるようにするという機能拡張は、対象となるメモリ範囲が同じセグメント内に限られます。
たとえばセグメントを越えてＭＶとかＣＰとかのコマンドを実行することはできません。
そうするようにできないことはないのですけれど、それだけコマンドパラメータの仕様が複雑になって、コマンドが使いにくくなります。
セグメントを越えて使いたいという場面はそれほど多くはないと思いますので、そういう場合には／ＳＶと／ＬＤを使うことで、あるセグメントから別のセグメントにメモリデータをコピーすることができますから、ちょっと面倒ですが、そのようにしていただくようにお願いいたします。

１６ビットマイコンボードの製作［第７０回］
２０１８．８．１１ｕｐｌｏａｄ
