●ハードウェアによるウォームブートに取り組んでいました
このところずっとホームページの更新ができませんでした。
至急解決しなければならないちょいと難しい問題に取り組んでおりました。
今週のはじめに㈱技術少年出版の吉崎様からメールをいただきました。
Ｌｅｇａｃｙ８０８０に搭載しているＣＰ／Ｍ互換ＤＯＳでのＣＴＲＬ＋Ｃの扱いについてのご質問です。
ＺＢ３ＢＡＳＩＣではＣＴＲＬ＋Ｃの入力でシステムブレークしてしまいます。
しかしＣＰ／ＭモードのときはＣＴＲＬ＋Ｃを入力してもシステムブレークはしないようにしてあります。
代わりにウォームブートを行ないます。
ウォームブートは、システム全体を初期リセットせずに、必要なシステムプログラムだけをリロードして再起動する仕組みです。
この機能はオリジナルのＣＰ／Ｍでもそのようになっていましたので、ＣＰ／Ｍ互換ＤＯＳでもそのようにしてあります。
吉崎様からは、そのようにしてありますか？とのお尋ねでしたので、そのようになっています、とお答えしました。
そこまではよかったのですが…。
吉崎様からはさらに、「ＣＰＵ ＲＥＳＥＴでウォームブートしませんが、これはできませんか？」とのお問い合わせが来ました。
Ｌｅｇａｃｙ８０８０のフロントパネルのリセットスイッチには２つの機能があります。
押し下げるとＣＰＵだけではなくてシステム全体のリセットになります。
通常はこのリセットを使います。
機能的にはパワーオンリセットと同じです。
リセットするとともにシステムプログラムをＲＡＭにロードしてワーク領域を初期クリアします。
昔はこのような初期動作をコールドブートとかコールドスタートとかといいました。
逆にスイッチを押し上げるとＣＰＵだけがリセットされます。
これも吉崎様からいただいた仕様によるものです。
しかし実際のところＣＰＵのみをリセットしてもほとんど役には立ちません。
なにしろＬｅｇａｃｙ８０８０にはＣＰＵ（Ｚ８Ｓ１８０）のほかにもＰＩＣ１６Ｆ８８６とＰＩＣ１８Ｆ１４Ｋ５０という「ＣＰＵ」が搭載されているうえに、ＣＰ／Ｍモード、ＢＡＳＩＣモードのときはＰＩＣ１８Ｆ１４Ｋ５０を経由してＵＳＢで常時Ｗｉｎｄｏｗｓパソコンとつながっていますから、ＣＰＵだけをいきなりリセットしてしまったら、交信が中断されてしまってたちまちハングアップしてしまいます。
ですので「ＣＰ／ＭモードやＢＡＳＩＣモードではＣＰＵ ＲＥＳＥＴによってウォームブートするのはとても無理です。できません」とご返事いたしました。
そういたしましたら吉崎様からまたメールがまいりました。
「最初にまとめた仕様書では下記のようになっているのですが…」
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
RESETスイッチはCPUリセットのみの「ホットスタート」専用とする。 IPLブートは行わず、CP／M互換OSを「ホットスタート」する。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
（そのメールを読みまして、私）「えっ。」
（しばし絶句…でありました）
あわてて、以前にいただいた仕様書を読み直してみましたら…。
本当でした。
そのように当初にいただいた仕様書にはちゃんと書いてありました。
ふむむむむむ。
そういうことになりますと。
できませんでは済まされませんでしょう。
これはえらいことですよ。
しかし。
なんとかしなければなりませぬ。
で。
この数日その難問と取り組んでいたのです。
うんうんうなって枯れかけた脳細胞を総動員して工夫しました結果、ようやくなんとかすることができました。
その詳細については次回にゆずることにいたしまして（またまたしっかりテーマ違いです）、まずはＣＰＵ ＲＥＳＥＴによってウォームブートが実行される様子を見ていただくことにいたします。

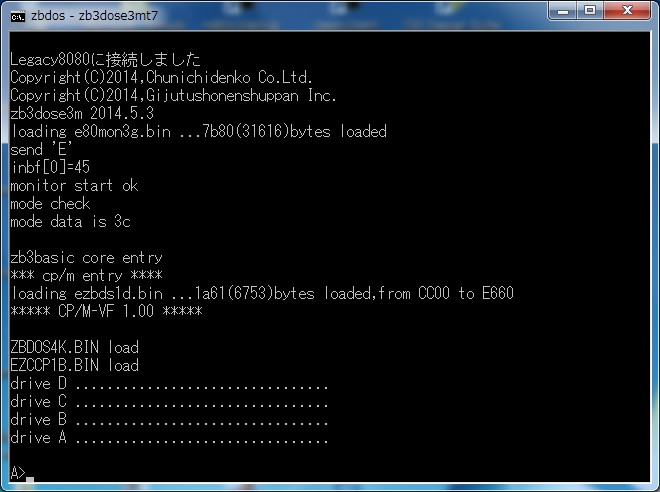

Ｌｅｇａｃｙ８０８０をＷｉｎｄｏｗｓ７（３２ｂｉｔ）パソコンに接続して、ＣＰ／Ｍモードで起動したところです。
デバッグ中のためいろいろごちゃごちゃしたメッセージが表示されています。

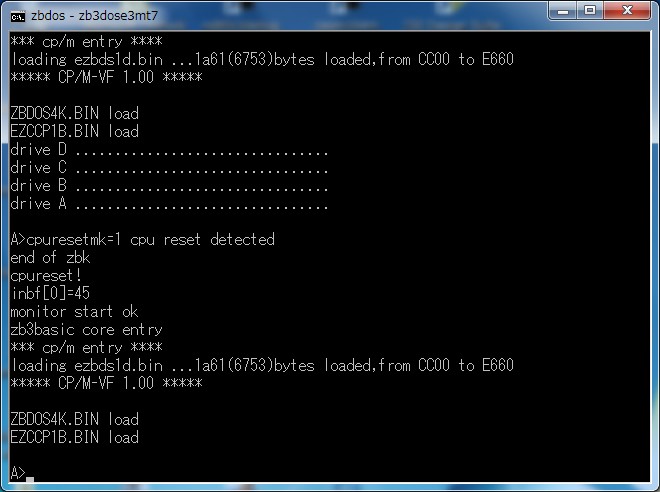

この状態でＬｅｇａｃｙ８０８０のフロントパネルのリセットスイッチを押し上げますと、下の画像のようになります。
ｃｐｕ ｒｅｓｅｔ ｄｅｔｅｃｔｅｄ と表示され、必要なシステムプログラムが再ロードされたあと、再びＣＰ／Ｍにエントリします。
ウォームブートです。
なお、Ｌｅｇａｃｙ８０８０の場合、普通にシステムリセットを行なうとＵＳＢ接続が遮断されるため、Ｗｉｎｄｏｗｓ側のシステムプログラムがハングアップするか通信エラーでブレークしてしまいます。
今回作ったＣＰＵのみのリセットによるウォームブートでは、ＵＳＢ接続は遮断されず上の画像にありますように見かけ上シームレスに再起動が行なわれます。
