●Ｅ－８０試作３号機の動作テスト（２）
前回からの続きです。
前回はフロントパネルのスイッチを使って、下のプログラムをメモリに書きました。
００００ ＤＢＦＦ ＩＮ Ａ，（ＦＦ）
０００２ Ｄ３ＦＦ ＯＵＴ （ＦＦ），Ａ
０００４ Ｃ３００００ ＪＰ ＄００００
今回はそのプログラムを実行します。
●プログラムの実行

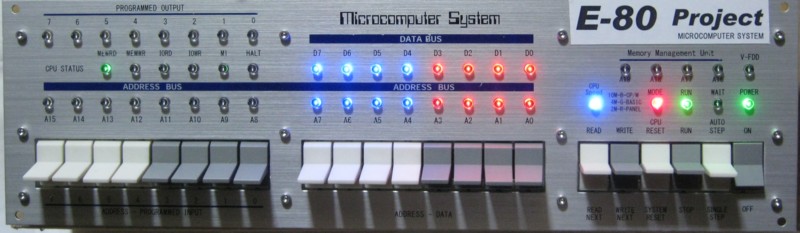

ＲＥＳＥＴスイッチを押します。

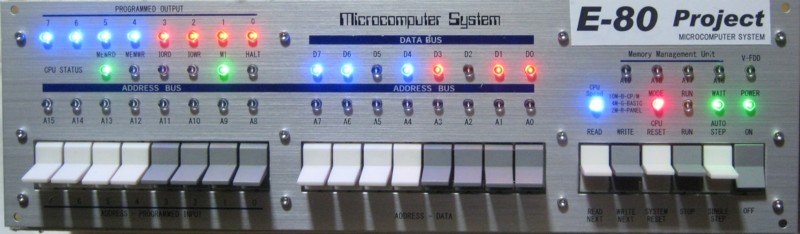

ＲＵＮ／ＳＴＯＰスイッチを押し上げると、ＣＰＵがスタートし００００Ｈから書いたプログラムが実行されます。
右から３つ目のＬＥＤ（ＲＵＮ）が点灯して、ＣＰＵがプログラムを実行中であることを示しています。
プログラムが高速で実行されるためデータバスＬＥＤとアドレスＬＥＤは全部点灯しているように見えます。
ただプログラムが短くて００００Ｈ～０００６Ｈの範囲しかアクセスしないため、上位アドレスのＬＥＤは消灯しています。
それでも下位アドレスのＡ０～Ａ７が全点灯しているように見えるのは、ＩＮ、ＯＵＴ命令でＦＦＨをアクセスしているからです。
フロントパネル左側のＣＰＵ ＳＴＡＴＵＳは左端のＭＥＭＲＤだけが点灯しているように見えますが、よく見るとＭ１、ＩＯＷＲ、ＩＯＲＤも薄く点灯しています。
実際にプログラムが実行されていることは、アドレス上位（Ａ８～Ａ１５）のスイッチを変化させてみるとわかります。
このスイッチはプログラム実行中はＩ／ＯアドレスＦＦＨの入力装置として機能します。

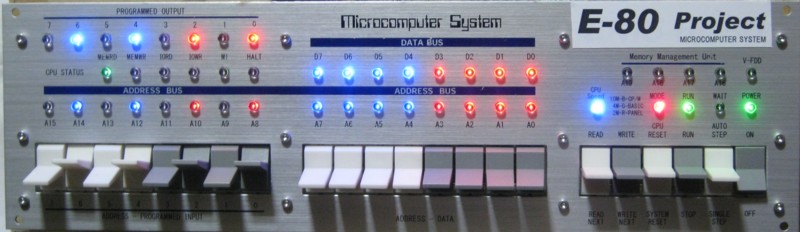

スイッチを５５Ｈにしてみました。
するとその上部にあるＰＲＯＧＲＡＭＭＥＤ ＯＵＴＰＵＴのＬＥＤに５５Ｈが表示されました。
このＬＥＤはプログラム実行中はＩ／ＯアドレスＦＦＨの出力装置として機能します。
このプログラムはＩ／ＯアドレスＦＦＨのスイッチの値を読んで、Ｉ／ＯアドレスＦＦＨのＬＥＤにその値を表示することを繰り返し実行していますから、スイッチの値を変化させると、その変化がすぐにＬＥＤの表示に反映されます。
ところで、上の写真をよく見ますと、上位アドレスＡ８～Ａ１５のＬＥＤにもスイッチと同じ５５Ｈが表示されています。
アドレスを設定するときには当然そういうことになりますが、プログラムの実行中にはＡ８～Ａ１５のＬＥＤと、その下のスイッチは切り離されますから、上の写真のようなことにはならないはずです。
すると、設計ミスか？
いえいえ、そういうことではありません。
Ｚ８０に詳しい方でしたら、「ああ、そういうことか」とお気付きになられるかと思います。
このところずっと多忙のため、少しずつしか書く時間がありません。
本日も時間がなくなってしまいました。
この続きは次回に書くことにいたします。
ワンボードマイコンでＣＰ／Ｍを！［第４６６回］
２０１３．８．３０ｕｐｌｏａｄ
