●Ｅ－８０のコネクタ群
Ｅ－８０ミニコンは機能がてんこ盛りです、と書きました。
その一端を説明するために、メイン基板に配置されているコネクタについて紹介します。
まさにコネクタ群と言うにふさわしい陣容です。

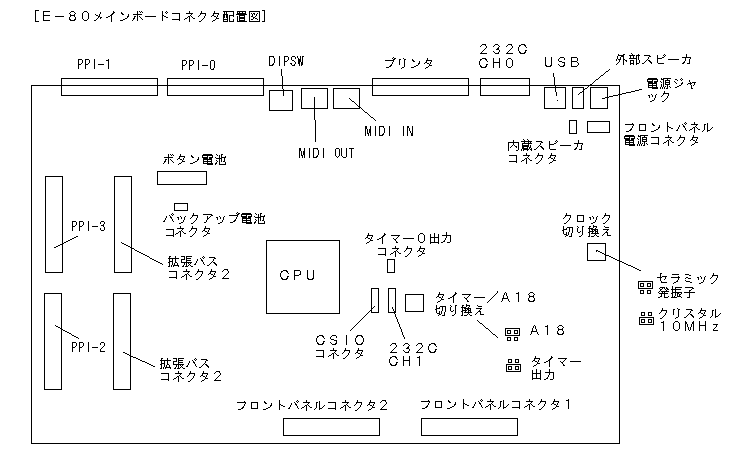

こちらはＥ－８０メインボードのコネクタ配置図です。
タイトルは「コネクタ配置図」になっていますが、ショートピンなどの配置図でもあります。
●コネクタ端子接続図
各コネクタの端子接続図です。
８２Ｃ５５入出力コネクタ（２６ｐｉｎフラットケーブルコネクタ）
ＰＰＩ－０～ＰＰＩ－３のコネクタです。
拡張バスコネクタ（１）（２６ｐｉｎフラットケーブルコネクタ）
拡張バスコネクタ（２）（２６ｐｉｎフラットケーブルコネクタ）
電源コネクタ（フロントパネル接続）
ＲＳ２３２Ｃ（ＣＨ１）コネクタ
ＣＳＩ／Ｏコネクタ
タイマー０コネクタ
電池接続コネクタ
スピーカー接続コネクタ
プリンタコネクタ（ＤＳＵＢ２５ｐｉｎ）
ＲＳ２３２Ｃコネクタ（ＣＨ０）（ＤＳＵＢ９ｐｉｎ）
メモリＲＴＣ接続コネクタ（１）
コネクタ配置図では落ちてしまいました。
ＣＰＵの左側でＲＡＭとＲＴＣの小基板を実装するためのコネクタです。
メモリＲＴＣ接続コネクタ（２）
こちらも上記と同じです。

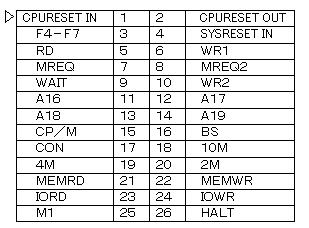

フロントパネル接続コネクタ（１）（２６ｐｉｎフラットケーブルコネクタ）

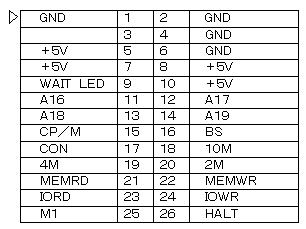

フロントパネル接続コネクタ（２）（２６ｐｉｎフラットケーブルコネクタ）
フロントパネル（キー基板－ＬＥＤ基板接続）（１）
フロントパネルのＬＥＤ表示基板とキースイッチ基板を接続するコネクタです。
フロントパネル（キー基板－ＬＥＤ基板接続）（２）
こちらも上記と同じです。
