マイコン独立大作戦
CRT/VGAIF+KEYIF+SDCARDIFボードの製作

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
WindowsパソコンにUSB接続して使う現行方式はそれなりに便利ではありますが、ときとしてWindows
のしがらみから開放されて、小さいながらも独立した一個のパソコンとして機能したいと思うこともあります。
昔はそれが普通のことだったのですが、安価なCRTディスプレイが生産中止となって久しい今日ではそれ
は叶わぬことと諦めていたのですが…。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

[総合第109回]



●MZ80のディスプレイパターンを追加(2)

本日も時間がありません。

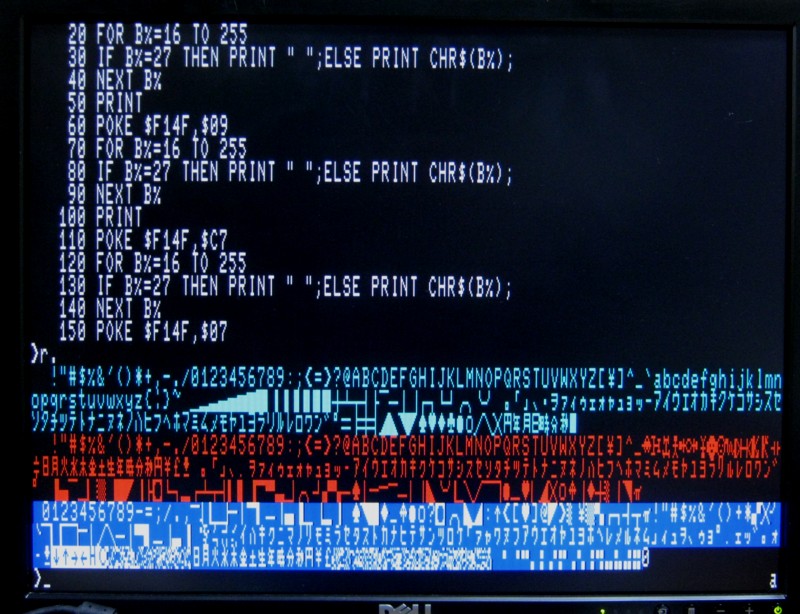

前回のキャラジェネの追加作業の結果の画像を見ていただくだけで終ります。

まだ完全に出来たわけではありませんが、ちょいと途中の様子です。

文字色指定コードのビット3を0にするとPC8001の文字コードパターンが選択され、ビット3を1にするとMZ80の文字コードパターンが選択されます。
ショートピンを2個実装しましたから、このときは背景色指定コードのビット7は0にしておきます。
文字色指定コードのビット3を0にして、背景色指定コードのビット7を1にするとMZ80のディスプレイコードのパターンが選択されます。
背景色そのものは指定しても指定しなくてもよいのですが見た目ではっきりわかるように、背景色を青色に指定しました(色コード100)。
液晶画面を安物のデジカメで撮っているために実際とはちょっと違う色に見えます。

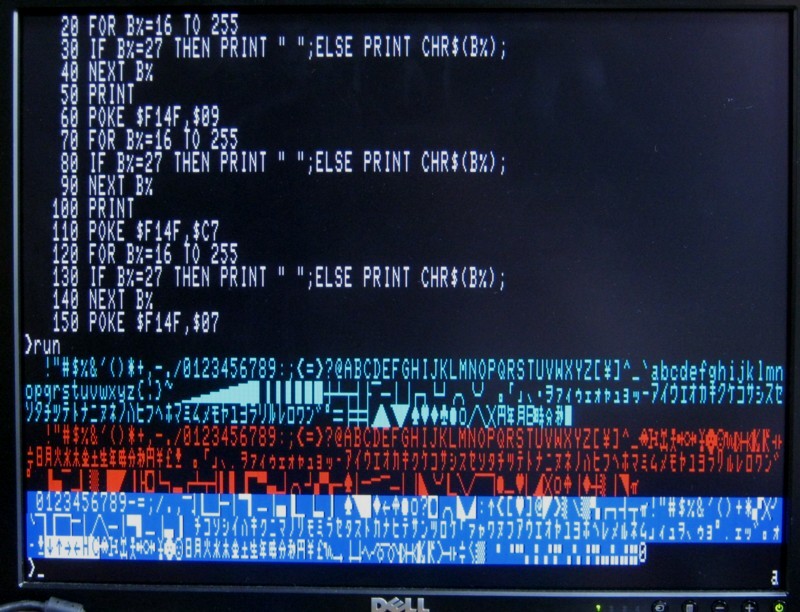

最初のPC8001の文字パターンはシアン(色コード110)で最後のMZ80のディスプレイコードの背景色は青(色コード100)です(なんだか両方とも同じ水色に見えてしまうのは安物のデジカメのせいです)。
それはともかくとしまして、この段階ではまだキャラジェネは作業中で未完成です。
まだ一部に判読できないパターンが残っています。

そして。
キャラジェネROMが完成しました。


CRT/VGAIF+KEYIF+SDCARDIFボードの製作[総合第109回]
2017.10.18upload
