ＣＲＴ/VGAIF+KEYIF+SDCARDIFボードの製作
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
ＷｉｎｄｏｗｓパソコンにＵＳＢ接続して使う現行方式はそれなりに便利ではありますが、ときとしてＷｉｎｄｏｗｓ
のしがらみから開放されて、小さいながらも独立した一個のパソコンとして機能したいと思うこともあります。
昔はそれが普通のことだったのですが、安価なＣＲＴディスプレイが生産中止となって久しい今日ではそれ
は叶わぬことと諦めていたのですが…。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
［総合第１２０回］
●ログを意識した終了手順
前回はＵＳＢ接続型と独立型とでそれぞれのログファイルが作成されるということについて説明をしました。
ログファイルはＵＳＢ接続型ではＺＢ３．ＥＸＥの起動時にオープンされ、／ＥＸＩＴコマンドでＵＳＢ接続を終了するか／ＣＬＯＳＥコマンドを実行したときにクローズされます。
独立型でのログファイルは（独立型の）ＺＢ３ＢＡＳＩＣの起動時にオープンされ、ＭＯＮコマンドでＮＤ８０Ｚモニタプログラムに戻ったときか、ＣＬＯＳＥＬコマンドを実行したときにクローズされます。
２７Ｃ５１２ＲＯＭによる独立化システムの起動では、最初にＮＤ８０Ｚモニタプログラムで起動したときには、ＵＳＢ接続型（バンク００）がアクティブになるため、最初はＵＳＢ接続型での起動手順で行ないます。
ＵＳＢ接続型でＺＢ３ＢＡＳＩＣが起動したあとは、独立型に切り換える場合には最初の一回はＳＡ０コマンドで独立型のＮＤ８０Ｚモニタを起動して、その後に［Ｉ／Ｏ］［８］のキー操作で独立型のＺＢ３ＢＡＳＩＣを起動します。
そこからＵＳＢ接続型に切り換えるときはＵＳＢコマンドを実行します。
ＵＳＢコマンドでＵＳＢ接続型に戻ったあと、ふたたび独立型に切り換えるときは、次からはＳＡ１コマンドを実行します。
問題はシステムの終了時です。
ＵＳＢ接続型も独立型も実体は１つしかないＣＰＵがどちらかのプログラムを実行しているので、それぞれが独立しているわけではありません。
正常な手続きでシステムを終了するとＮＤ８０Ｚモニタに戻りますが、ＵＳＢ接続型のＺＢ３ＢＡＳＩＣから戻るか、独立型のＢＡＳＩＣから戻るかのいずれかしか正常には実行されません。
前記の手順でＵＳＢ接続で起動したのちに独立型でＭＯＮコマンドを実行するとＮＤ８０Ｚモニタに戻りますが、その時点でＵＳＢ接続のＺＢ３．ＥＸＥはハングアップしてしまいます。
それを終了するには［Ｃｔｒｌ］［Ｃ］で強制終了するしかありません。
このときＵＳＢ接続型のログファイルは正常にクローズされないため、記録が残らないか途中までしか記録されません。
ＵＳＢ接続型で実行中に／ＥＸＩＴコマンドで終了したときもＮＤ８０Ｚモニタに戻りますが、このときはＺＢ３．ＥＸＥは正常終了され、ＵＳＢ接続型のログファイルも正しくクローズされます。
その一方で独立型のＺＢ３ＢＡＳＩＣはハングアップ状態になりログファイルは正しくクローズされません。
しかし独立型の場合にはログファイルがクローズされないことを除いては特に何かの支障があるわけではありません。
ということから考えるとシステムを終了する場合にはＵＳＢ接続型のときに／ＥＸＩＴコマンドで終了するほうが無理がないと言えます。
その場合に独立型のログも正しく保存したい場合には一旦ＳＡ１コマンドで独立型に行ってそこでＣＬＯＳＥＬコマンドを実行したのちに、ＵＳＢコマンドでＵＳＢ接続型に戻ってから／ＥＸＩＴコマンドでシステムを終了するようにします。
実際そのような目的のために、独立型にＣＬＯＳＥＬコマンドを用意したのです。
そのようなちょっと面倒な手続きでシステムを終了する目的は、主にログファイルを正しくクローズして終了するためです。
特にログを残す必要がないというような場合には、独立型がアクティブになっていてＤＯＳプロンプト画面が静止しているときでも、［Ｃｔｒｌ］［Ｃ］を入力してＺＢ３．ＥＸＥを強制終了したのちに、ＮＤ８０Ｚ３．５を［ＭＯＮ］キーでリセットするのが一番簡便な方法です。
●独立型での起動
上で説明しましたように、２７Ｃ５１２プログラムＲＯＭでＵＳＢ接続型と独立型の両方をコマンドで切り換えて使う場合には、最初にＵＳＢ接続型でのＺＢ３．ＥＸＥの実行手順に従います。
その前にＲＯＭ／ＲＡＭ／ＲＴＣ回路の８Ｐディップスイッチの設定をしておく必要があります。

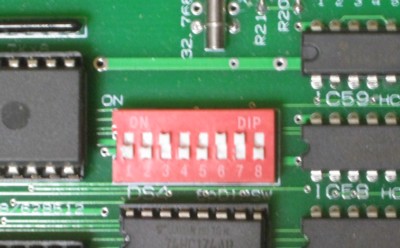

ＵＳＢ接続型で起動するときはＲＯＭ／ＲＡＭ／ＲＴＣ回路のデップスイッチの№３をＯＮ、№４をＯＦＦにします。
［注意］ディップスイッチの切換えは必ず電源を切って行なってください。
ＲＯＭ／ＲＡＭ／ＲＴＣ回路のディップスイッチの№１と№２、№３と№４、№５と№６、№７と№８のそれぞれ両方をＯＮに設定しないように注意してください。
そのような設定で通電するとＩＣにダメージを与える可能性があります。

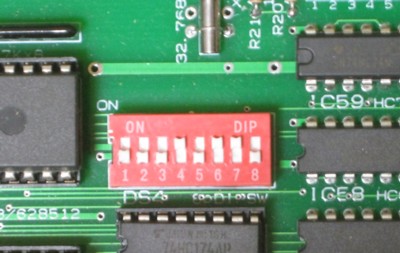

２７Ｃ５１２ＲＯＭを実装した状態で、独立型のみを使用して、ＵＳＢ接続型は使用しない場合（つまり本来の独立型としてのみ使用する場合）には、ＲＯＭ／ＲＡＭ／ＲＴＣ回路の８Ｐディップスイッチの№３をＯＦＦ、№４をＯＮにした状態で電源を入れます。
この状態で電源を入れてＮＤ８０Ｚ３．５のキーで［Ｉ／Ｏ］［８］と操作すると、独立型のＺＢ３ＢＡＳＩＣが起動します。
