ＣＲＴインターフェースボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＷｉｎｄｏｗｓパソコンにＵＳＢ接続して使う現行方式はそれなりに便利ではありますが、ときとしてＷｉｎｄｏｗｓ
のしがらみから開放されて、小さいながらも独立した一個のパソコンとして機能したいと思うこともあります。
昔はそれが普通のことだったのですが、安価なＣＲＴディスプレイが生産中止となって久しい今日ではそれ
は叶わぬことと諦めていたのですが…。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第２回］
●そうか！家庭用液晶ＴＶか！
もう１年以上も前のことになってしまいましたが、当社の昔のボードを入手された方からメールで質問をいただきました。
ＣＲＴインターフェース回路を搭載したＢＡＳＩＣボードでＺＢ１１Ｖ２という製品です。
１９９４年から２０００年頃まで販売していました。
それをオークションで入手されたのだそうです。
うーん。
中日電工製のボードがオークションに出てたのですか？
ちょっと信じられませんね。
それはともかくとしまして、ちょっと表示におかしいところがあるというので、写真をメールに添付してのご質問です。
その写真を拝見しましたところ、確かに表示におかしいところはあるのですけれど、なかなかきれいな表示です。
メールの説明を読んで、えっと思いました。
家庭用の液晶ＴＶに表示した写真だったからです。
ＺＢ１１Ｖ２のディスプレイ信号はＣＲＴディスプレイ用の信号ですが、家庭用のビデオモニタ信号に近いコンポジットビデオ信号で、
とはいえ厳密にはＴＶ用のコンポジットビデオ信号に比べると信号に甘いところもあって、それに加えて昔の家庭用ＴＶは文字を表示するのに適したものではありませんでしたので、前回書きましたように、文字がぼけてしまってたとえばＢと８の区別がつかないというような程度の表示しかできませんでした。
こういうことを書きますと、スーパーマリオだって普通のＴＶに接続して表示していましたよぉ、なんて言われるかもしれません。
昔のゲームの画面などとは文字表示の細かさが違うのです。
１文字の横方向のドット数が８ドットでそれを１行８０字表示するには水平方向に６４０ドットの細かい表示が必要なのです。
家庭用のＴＶではせいぜいその半分の３２０ドットぐらいの表示でないと文字をはっきり判読することはできません。
そういうことを経験しておりましたので、マイコン用のＣＲＴディスプレイが入手しにくくなってきても、その代わりに家庭用ＴＶを使うという考えはありませんでした。
しかし。
時代は変わっていたのですよねえ。
いつしかブラウン管ＴＶは駆逐されてしまって大画面の液晶ＴＶが普通になってしまいました。
それもワイドで鮮明な画像が見られる地上波デジタル放送の時代になっていたのでした。
おお。
そうだったのでした。
昔のプラウン管ＴＶはアナログ電波で送られてくる映像を表示するためのものだったのですが、今やデジタル信号を表示するのが目的の液晶ＴＶになったのですから、地上波デジタル放送の画面を表示できるのでしたら、６４０ドットぐらいの表示は楽にできて当たり前、と気付くべきでありました。
目からウロコとはまさにこのことです。
ま。もっとも、地上波デジタル放送はコンポジットビデオ信号のようなゆるい規格ではありませんから、ビデオ入力端子を経由しての画像表示がそれほど鮮明にできるというものでもありませんでしょう。
しかし。
メールに添付していただいた写真は当社のＺＢ１１Ｖ２のビデオ信号を家庭用の液晶ＴＶのビデオ入力端子に接続したものと思われますから、その写真を見る限りには、それだけはっきり表示できれば十分でありましょう。
そういうことならば、我が家にだって液晶ＴＶはあります。
確認してみましたところ幸いにもビデオ入力端子がついておりました！
しかし。
残念なことに、もう手元にはＺＢ１１Ｖ２も、そのほかにビデオ信号出力ができるボードは残っておりませんでした。
どこかをさがせばひょっとすると出てくるかもしれませんが、なにしろ１５年以上も昔のボードですので、ちょっと期待はできません。
無いならば、作るしかありませんでしょう。
ええ。
とりあえず。
試作品、仮テスト版を作ってしまいました。
メールでＺＢ１１Ｖ２の表示画面の写真をいただいてから、およそ１年経って、やっと試作品の製作にこぎつけました。
なかなかじっくり試作しているだけの時間がなかったのです。
その回路などについては、また次回以降にゆっくりと説明することにいたしまして。

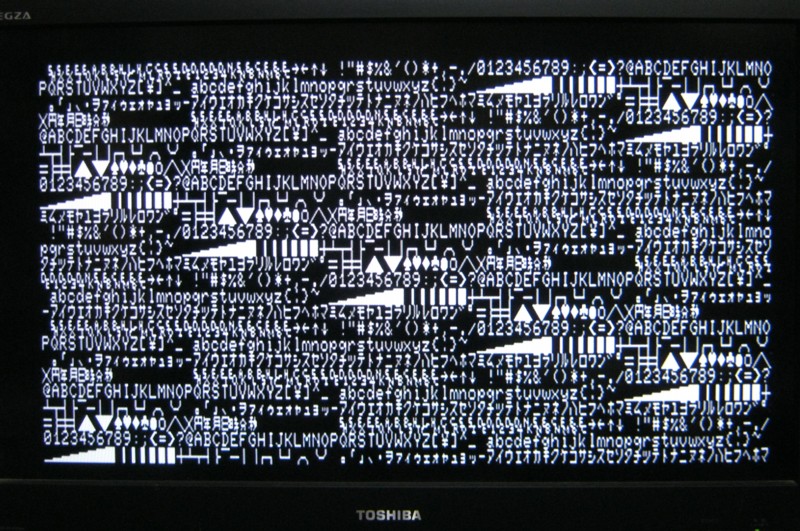

まずは、そのようにして試作基板を作って我が家の液晶ＴＶに表示してみたときの写真です。
写真の日付を見ましたら今年の４月初めの写真でした。
この写真を撮ってから、もう５ヶ月近くが経ってしまいました。
やっと試作したものの、そのあとまたずっと時間がなくて、このままになっておりました。
５ヶ月たって、ようやく作業再開です。

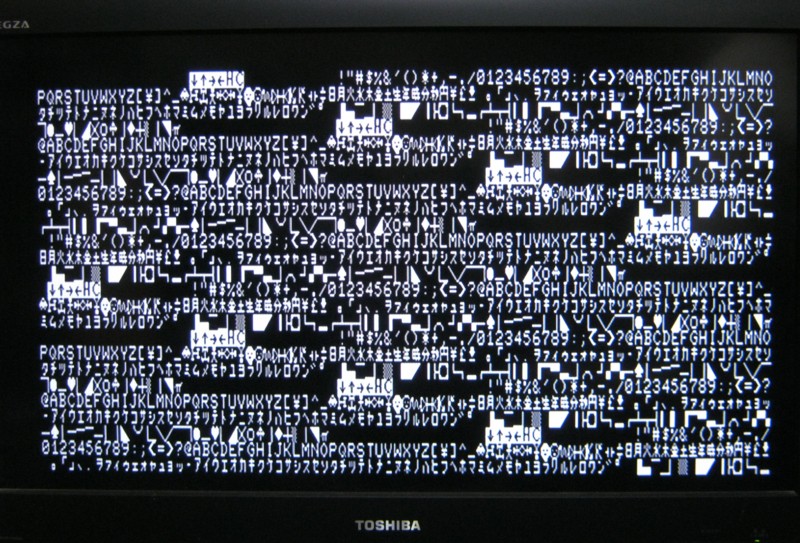

もう１枚。
こちらも同じ時に撮った写真です。
２枚の写真を比べて見て、表示されている文字の違いがわかりますでしょうか？
先の写真はＭＺ８０のキャラクタで、こちらはＰＣ８００１のキャラクタです。
ＣＲＴインターフェースボードの製作［第２回］
２０１６．８．２４ｕｐｌｏａｄ
