周波数カウンタ組立キット
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
たまにはちょいと息抜きで小品も作ってみたいものです。
簡単にチョイチョイと…。
でも、なかなかそうは簡単にはいかなくて、いつものごとく回を重ねてしまうことになるのかも…。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第１３回］
●１１７でいきましょう（３）
このところ秋月から購入した超高精度温度補償型水晶発振器ＶＣＴＣＸＯ（１２．８ＭＨｚ±１ｐｐｍ）ＶＭ３９Ｓ５Ｇが本当に誤差１ｐｐｍの精度なのかを確かめるべく試行錯誤を重ねております。
この３日ほどは１１７の時報を聞きながらカウント積算値を確認しています。
９月２９日９時ちょうどにカウントを開始しました（［第１１回］参照）。
本日で３日目になりました。
１０月１日９時６分です。

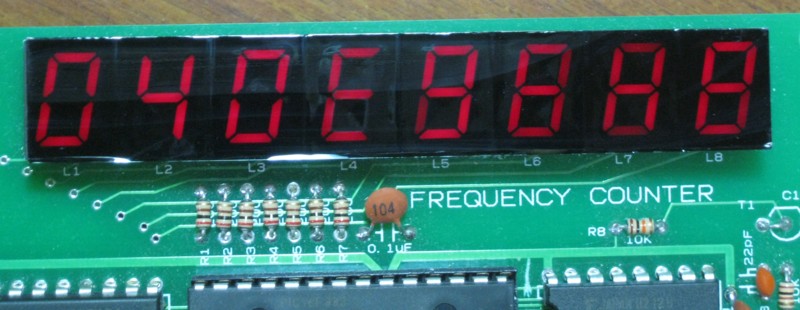

０４０Ｅ９６４２のようです。
末尾３桁くらいは読みにくいので違っているかもしれません（かなり強引に読んでいます）。
上位桁への桁上がりが発生しています。
その上位桁と下位桁を補うと２０４０Ｅ９６４２００になります。
１０進数では２２１６４４７８５３０５６です。
経過時間は、４８時間６分（２８８６分）です。
秒に直すと１７３１６０秒です。
２２１６４４７８５３０５６／１７３１６０＝１２７９９９９９
１２．８ＭＨｚに対して−１Ｈｚです。
いやこれはたまたまでありましょう。
本日２回目のデータ取得です。
時刻は２１時１３分です。
毎日こればかりにかかりきりになっているわけではありません。
ほかに仕事をしながらのデータ取得ですから、気が付くと９時、２１時を過ぎてしまっています。

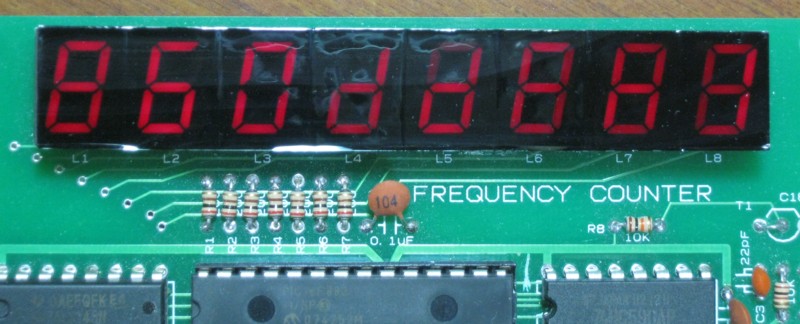

８６０ＤＤＥＡ３のようです。
どうも下位３桁ぐらいが読みにくくていいかげんになってしまいます。
上位桁と下位桁を補うと２８６０ＤＤＥＡ３００になります。
１０進数では
２７７４７８１５６７７４４です。
経過時間は６０時間１３分（３６１３分）です。
秒に直すと、２１６７８０秒です。
２７７４７８１５６７７４４／２１６７８０＝１２７９９９８８
１２．８ＭＨｚに対して−１２Ｈｚです。
これだけいい数字が続きますと、誤差１ｐｐｍというのは本当のように思えます。
それと１１７を使ったローテクな方法は意外といい方法なのかもしれませんですよ。
果たして明日はどうなるか、ちょいと興味津々です。
ですけれど。
毎日こればっかりでは、皆様に飽きられてしまいます。
しばらくはこのままカウントは続けるつもりですが、他のことも書いていきましょう。
お話にはサプライズが必要です。
そこで。
●ＧＰＳで１ＰＰＳを
ずっとごひいきにしていただいておりますＪ大学Ｉ先生からメールをいただきました。
「１ＰＰＳ信号がこんなに簡単に求まるのかと…」
という文に添えて、参考サイトへのリンクがつけてありました。
１ＰＰＳというのは１ Ｐｕｌｓｅ Ｐｅｒ Ｓｅｃｏｎｄ（１秒１回のパルス）のことのようです。
なんでもＧＰＳの位置情報には正確な時間が必要ということらしく、ＧＰＳ信号を扱うチップのなかにはその１ＰＰＳ信号（相当に正確らしい）を出力するものもあるとのことです。
さっそくＩ先生に教えていただいたページを訪問いたしました（↓）。
https://www.icom.co.jp/beacon/kousaku/001930.html
なるほど。
読ませていただきますと、ＧＰＳチップやモジュールのなかには特別の制御などをしなくても、スタンドアローンで１ＰＰＳを出力してくれるものがあるそうな。
もちろん１ＰＰＳのみを利用するというのは本来的な使い方ではなくて、主たる機能としては位置情報などをＲＳ２３２ＣやＵＳＢ通信で吐き出してくれるというもののようです。
しかし当然私の場合には、位置情報などはどうでもよろしいので、とにかくその１ＰＰＳとやらが正確なものでしたならば、ぜひ欲しいものであります。
ああ、また道草の道草になってしまいそう…。
周波数カウンタ組立キット［第１３回］
２０１５．１０．１ｕｐｌｏａｄ
