●ＧＰＳで１ＰＰＳを（１０）アンテナ感度？

最初に入手したＵＢＸ−１６１２はうっかりミスで絶対最大定格３．６Ｖのところに５Ｖをかけてしまいました。
その後も幸い奇跡的に一見まともに動作してくれているようだったのですが、ＵＳＢ接続をしてデータを取り始めたところ頻繁にハングアップしてしまうことがわかりました。
やっぱりどこかにダメージが加わったようです。
このままでは先に進めませんので、再度ＵＢＸ−１６１２を入手して交換してみました。
ところが。

やっぱりうまくデータが取れません。
ＵＢＸ−１６１２を交換したことでハングアップすることはなくなりましたし、なんだかよくわかりませんが、データらしきものが表示されるようにはなりました。
しかし依然として１ＰＰＳは出力されてくれません。
データもかなり欠落しているようです。

さてはアンテナの受信感度が悪いのか？
実は今作業しているところはマンションの３階で、南西向きに窓があって、その窓際にアンテナを置いてテストをしているのですが。
あまり環境がよくないのです。
窓の外、目の前の道路にはガイドウェイバスが走っていて、その走路はちょうど都市高速のようなコンクリートの高架になっています。
３階の窓から見ると、上方に巨大な壁があるように見えます。
背後の９０度は建物で遮断されていますし、残る前方の９０度の空間のうち下側４５度ぐらいもガイドウェイバスのコンクリート建造物で遮断されています。

うーん。
これじゃ空が足りんのではないか。
つまりはアンテナの感度が足りんということか。

その後に考えの重大な誤りにやっと気が付いたのですが、この時点では私は全くＧＰＳアンテナにはシロートでありましたので、肝心のところが抜けたままでありました。

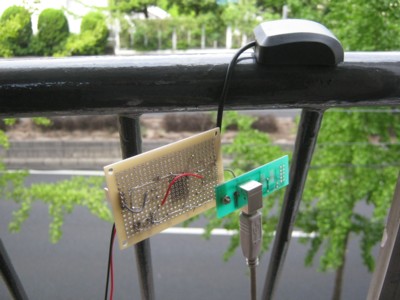

とにかく、受信感度を上げなくては、ということで３ｍあったアンテナケーブルをバッサリと切って１０ｃｍほどに縮めてしまい、ＵＢＸ−１６１２本体とともに窓の外の手すりに設置してみました。

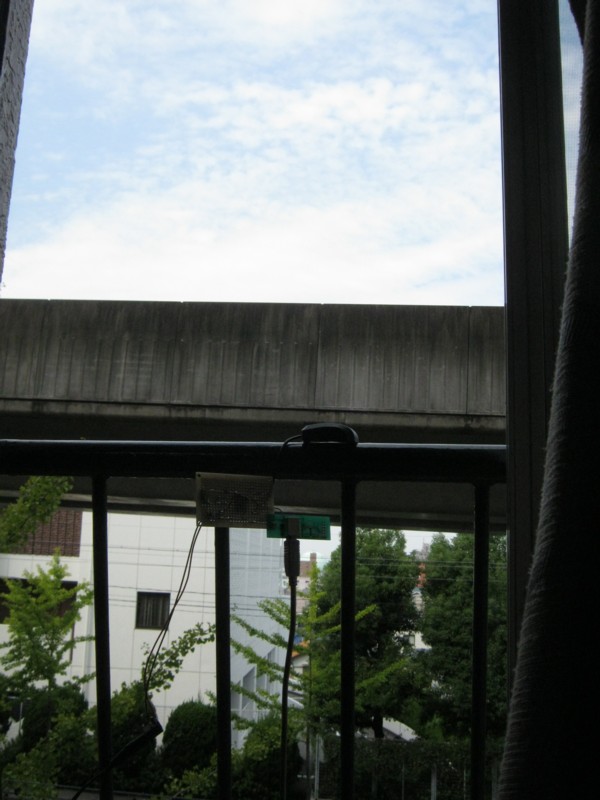

カメラを引いて撮影してみました。

正面のコンクリートの塊がガイドウェイバスの軌道です。
その向こうには大病院の建物があって視界を遮っています。

そのようにしましたところ。
やっと。
待望の１ＰＰＳが出力されました。


ですが。
ときどきパルスが出なくなるなど不安定で、ＵＳＢでＴｅｒａ　Ｔｅｒｍに送られるデータも今ひとつのところが欠けているように見えます。

かくなる上は。
もっと窓の外に突き出してみるしかありません。
ＩＣの空きレールをつないで即席の竿を作って、その先にアンテナとＵＢＸ−１６１２本体を固定して、それを窓から外に大きく突き出してみました。


そうしましたら。
やっと。
データが受信できました。

ｵb7ｵb7ｵb8ｵb8ｵb8ｵb8ｵb8ｵb8ｵb8ｵb8ｵb8$GPRMC,095134.00,A,3512.08551,N,13657.35938,E,1.371,293.78,041015,,,A*68 $GPVTG,293.78,T,,M,1.371,N,2.540,K,A*3D $GPGNS,095134.00,3512.08551,N,13657.35938,E,AN,05,5.32,42.2,35.8,,*46 $GPGGA,095134.00,3512.08551,N,13657.35938,E,1,05,5.32,42.2,M,35.8,M,,*63 $GPGSA,A,3,20,29,15,13,21,,,,,,,,7.01,5.32,4.56*0B $GPGSV,2,1,05,13,78,324,40,15,48,261,44,20,47,314,44,21,13,318,33*72 $GPGSV,2,2,05,29,20,264,46*47 $GPGLL,3512.08551,N,13657.35938,E,095134.00,A,A*6D $GPGST,095134.00,8.8,,,,6.1,11,14*71 $GPZDA,095134.00,04,10,2015,00,00*6F $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50 $GPTXT,01,01,02,HW UBX-G70xx 00070000 *77 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59 $GPTXT,01,01,02,PROTVER 14.00*1E $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20 $GPTXT,01,01,02,ANTSTATUS=OK*3B $GPTXT,01,01,02,LLC FFFFFFFF-FFFFFFFD-FFFFFFFF-FFFFFFFF-FFFFFFF9*53 $GPRMC,095135.00,A,3512.08525,N,13657.35932,E,0.809,292.93,041015,,,A*61 $GPVTG,292.93,T,,M,0.809,N,1.498,K,A*3B $GPGNS,095135.00,3512.08525,N,13657.35932,E,AN,05,5.32,42.5,35.8,,*49 $GPGGA,095135.00,3512.08525,N,13657.35932,E,1,05,5.32,42.5,M,35.8,M,,*6C $GPGSA,A,3,20,29,15,13,21,,,,,,,,7.01,5.32,4.56*0B $GPGSV,2,1,05,13,78,324,39,15,48,261,43,20,47,314,44,21,13,318,33*7B $GPGSV,2,2,05,29,20,264,45*44 $GPGLL,3512.08525,N,13657.35932,E,095135.00,A,A*65 $GPGST,095135.00,8.8,,,,5.5,10,13*71 $GPZDA,095135.00,04,10,2015,00,00*6E $GPRMC,095136.00,A,3512.08525,N,13657.35958,E,0.593,,041015,,,A*7D $GPVTG,,T,,M,0.593,N,1.099,K,A*2D $GPGNS,095136.00,3512.08525,N,13657.35958,E,AN,05,5.32,42.3,35.8,,*40 $GPGGA,095136.00,3512.08525,N,13657.35958,E,1,05,5.32,42.3,M,35.8,M,,*65 $GPGSA,A,3,20,29,15,13,21,,,,,,,,7.01,5.32,4.56*0B $GPGSV,2,1,05,13,78,324,39,15,48,261,43,20,47,314,44,21,13,318,33*7B $GPGSV,2,2,05,29,20,264,45*44 $GPGLL,3512.08525,N,13657.35958,E,095136.00,A,A*6A $GPGST,095136.00,8.8,,,,5.0,9.5,13*54 $GPZDA,095136.00,04,10,2015,00,00*6D $GPRMC,095137.00,A,3512.08514,N,13657.35978,E,0.528,,041015,,,A*7C

おお！
感動の瞬間です。
ちょいと感激です。

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

この少し前に、Ｊ大学のＩ先生からメールが届きました。
先生も完成品のＧＰＳモジュールとアンテナを購入して、それで１ＰＰＳの出力に成功しました、とのお便りです。

えっ？
そんなに簡単にできてしまった？
私はこんなに悪戦苦闘しましたのに。

さっそくご返事をさしあげました。
「私のところは環境が悪いようで、なかなか受信できなくて苦労しました。
先生のところは窓の外が広がっているのでしょうか？」

ほどなくＩ先生からご返事のメールが届きました。
「大学は鉄筋の建物で，窓ガラスには網線が入っています．あまり電波は良くないと思う状況です．窓辺にアンテナを置いています．」

そして、そのメールにはこんな一文も書かれていました。
「アンテナに電源はどのように供給されていますか．」

えっ？
アンテナに電源？　！！！！！
