［第１６６回］をお読みになったずっと以前からのお馴染み様から組込用ＳＳＤとケースをどのようにセットにしたのかというあたりのところをもう少し詳しく…というリクエストをいただきました。
一般にＳＳＤというと２．５インチＨＤＤ（ハードディスクドライブ）と同じ形をしたＳＡＴＡタイプのことをいいます。
パソコンにはハードディスクと同じＳＡＴＡケーブルで接続します。
近年は同じ２．５インチタイプですがＳＡＴＡケーブルで接続するのではなくてＵＳＢケーブルで接続する外付けタイプも増えてきました。
ＳＡＴＡ接続タイプはパソコンのケースを開けてパソコン内部に接続するためケーブルの空きの有無であるとかそもそもケースが開けられるかどうかが問題になります。
メーカー製のパソコンではＳＳＤやＨＤＤを増設するためのＳＡＴＡコネクタの空きが用意されていないことが多いのではないかと思いますからその場合には複数台を増設することはできないので増設を考えるなら容量の大きいものに取り替えるという方法になります。
ＵＳＢ接続は簡単に増設することができますがＳＡＴＡ型に比べるとアクセス速度は遅くなると思われます（私はＵＳＢ接続型のＳＳＤは使ったことがないので本当のところはわかりません）。
ＳＳＤにはそれとは別にマザーボードに直接接続するタイプのものがあります。
［第１６６回］で書いたのはそのタイプのＳＳＤです。
この型のＳＳＤは多くはノートパソコンに内蔵されていることが多いのではと思います。
デスクトップパソコンに比べてノートパソコンはサイズによっては２．５インチのＳＳＤを実装するためのスペースを確保することができず、その場合にはＳＡＴＡ型ではなくて基板に直接実装する型のものが使われることになります。
この型の場合にたとえば１２８ＧＢのものを実装していたものを２５６ＧＢとか５１２ＧＢに換装したとすると基板から取り外した１２８ＧＢのＳＤＤが残ることになります。
これを別のパソコン（たとえばデスクトップパソコン）のＨＤＤと交換するとか増設するとかという用途を考えた場合にはコネクタの規格をＳＡＴＡに合わせる必要があります。
多分その用途のためにＳＳＤケースがあるのだと思います。
つまり普通は余分になってしまった基板実装型のＳＳＤが先にあってそれをデスクトップパソコンなどに増設するとかＨＤＤの代わりに換装するとかのためにケースと組み合わせて使うということになると思います。
私の場合には愚かにも空のケースだけを先に買ってしまったため、あとから中身のＳＳＤを購入するというなんともみっともないことをすることになってしまいました。
それで。
その基板に実装するタイプのＳＳＤを入手しようとしたのですがそこではたと悩んでしまいました。
なにしろ通常とは逆のことをするのですから、このケースに合うＳＳＤを選ばなければなりません。
そのための知識はゼロ。
実に頼りない話です。
あれこれ調べていくなかでだんだんとわかってきました。
うんと以前はいろいろなタイプがあったようなのですが現在はＭ．２というタイプになっているようです。
そのＭ．２にも接続方式の違いがあってＳＡＴＡとＮＶＭｅという２種があるらしいことがわかりました。
現在はＮＶＭｅが主流になってきているようです。
Ｍ．２ ＳＡＴＡはインターフェースはＳＡＴＡなのですがコネクタの形状がマザーボード基板に直接実装するために通常のＳＡＴＡコネクタとは異なっています。
そのコネクタの変換のためと２．５インチベイに実装できるようにするために２．５インチケースを使うということのようです。
なるほど。
しからばＳＡＴＡ型とＮＶＭｅ型をどう見分けるのかということなのですが。
ＳＡＴＡ型はコネクタ端子が３つに別れた形であるのに対してＮＶＭｅ型は２つに分かれているというところで多分見分けがつくと思います（このあたりはちょいと確認しただけですから推測です）。
製品にＭ．２ ＳＡＴＡ ＳＳＤと書いてあれば確実ですがそれが無ければネットで型番によって調べるという手もあります。
ということで以下は実物の写真です。

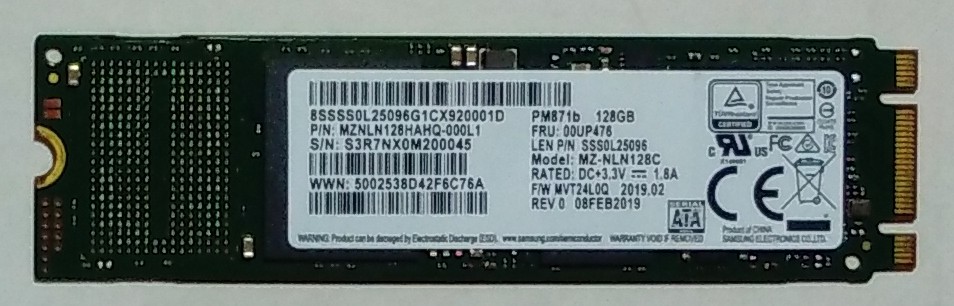

後から購入したＭ．２ ＳＡＴＡ ＳＳＤ １２８ＧＢです。
右下の方にＳＥＲＩＡＬ ＡＴＡというマークがあります。

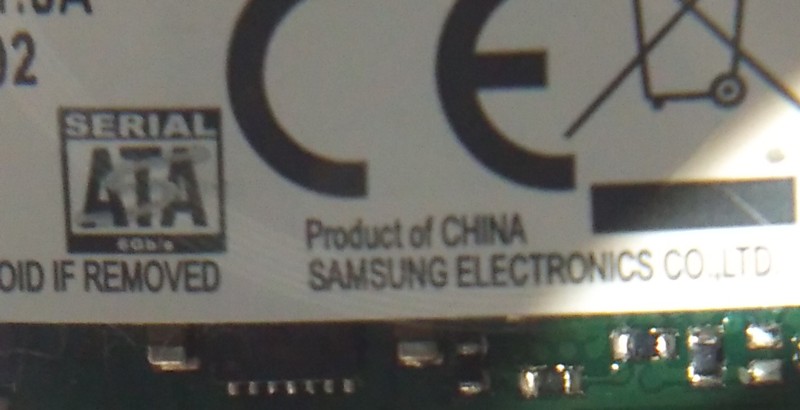

そのところを拡大しました。
もともとＡＴＡというインターフェース規格があってそのＳＥＲＩＡＬ版ということでＳＥＲＩＡＬ ＡＴＡという規格になりました。
ＳＡＴＡはその略称ですがいまはそう呼ぶのが一般的になりました。
メーカー名ＳＡＭＳＵＮＧの文字も見えます。
ＳＡＭＳＵＮＧは韓国の総合電子機器メーカーですが今や世界最大の総合電子機器メーカーになりました。
この分野では中国、台湾の活躍も目覚しいものがあります。
一方でかって電子王国日本の名を欲しいままにしたわが国は凋落の一途です。
この先日本はどこに向かうのでしょうか。
もはや老人は謂う言葉すら持ちません。
ただ国の行く末を憂うのみです。
えっと。
つまらぬ繰り言はよしましょう。
しょせんこの世はケセラケラでありました。

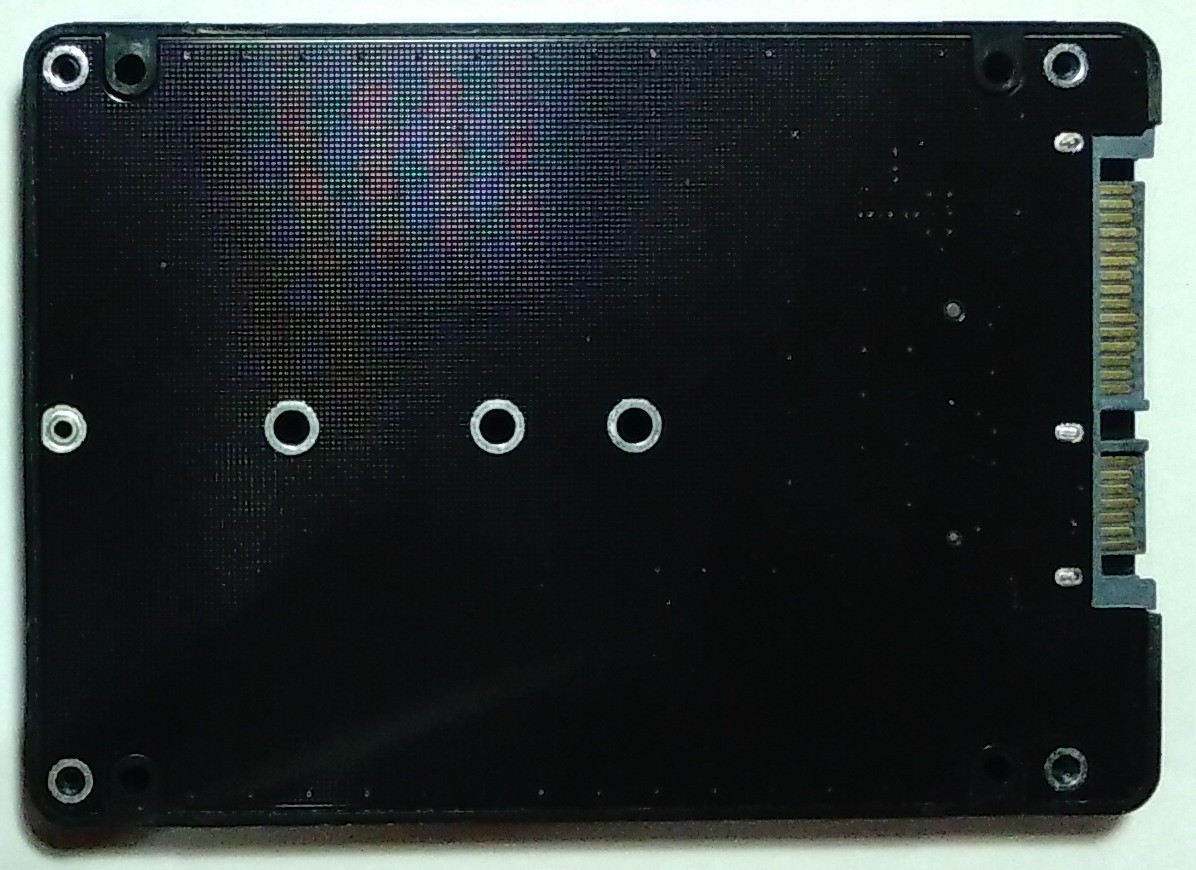

下はＳＳＤと誤認してうっかり買ってしまった空のケースです（アホです）。
４箇所のネジを外すと開けられます。

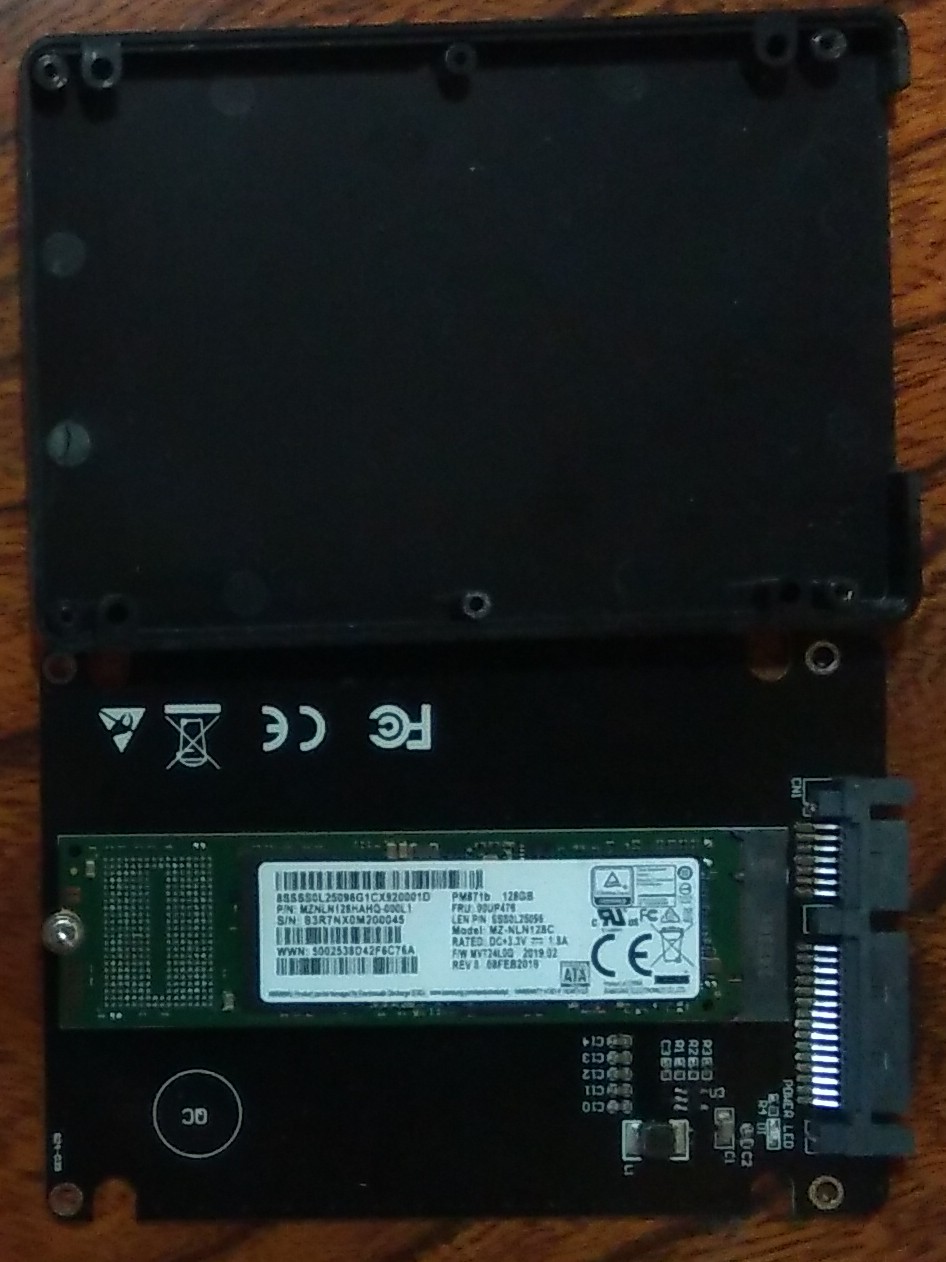

フタを開けたところです。
ウラ蓋（オモテ？）にＳＡＴＡコネクタがあってその内側にＭ．２ ＳＳＤを実装するためのコネクタがあります。

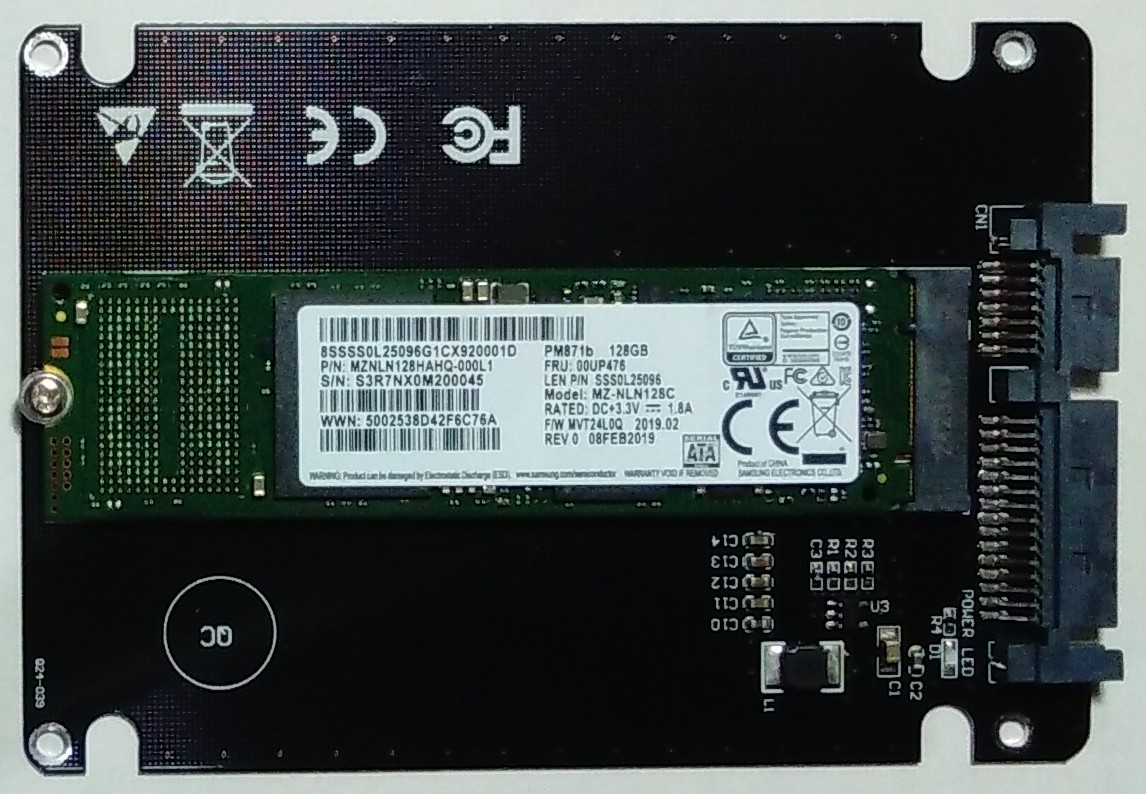

写真左側の１箇所のネジでＳＳＤ基板を固定します。

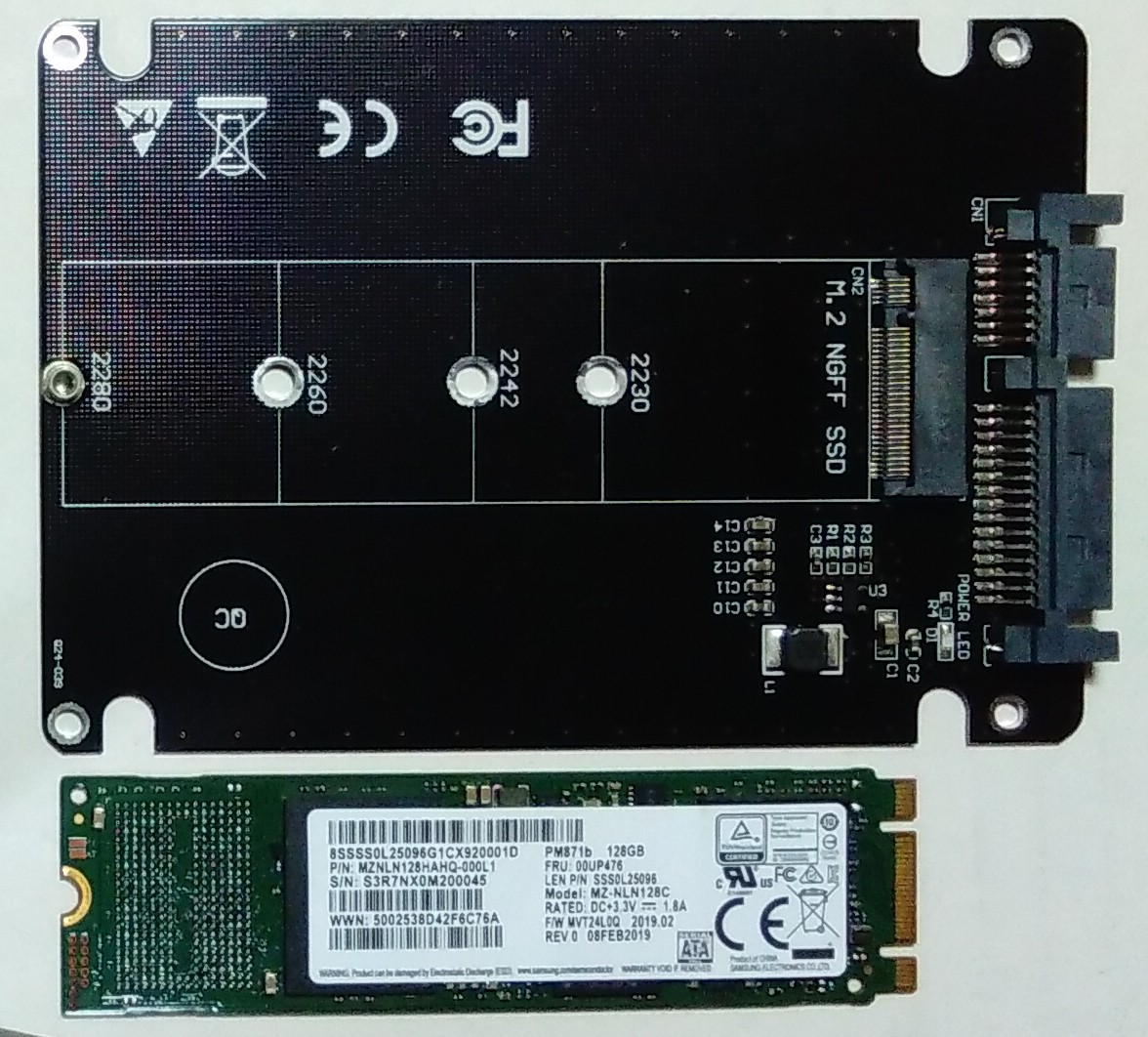

もう少しはっきり見えるように大きく撮りました。

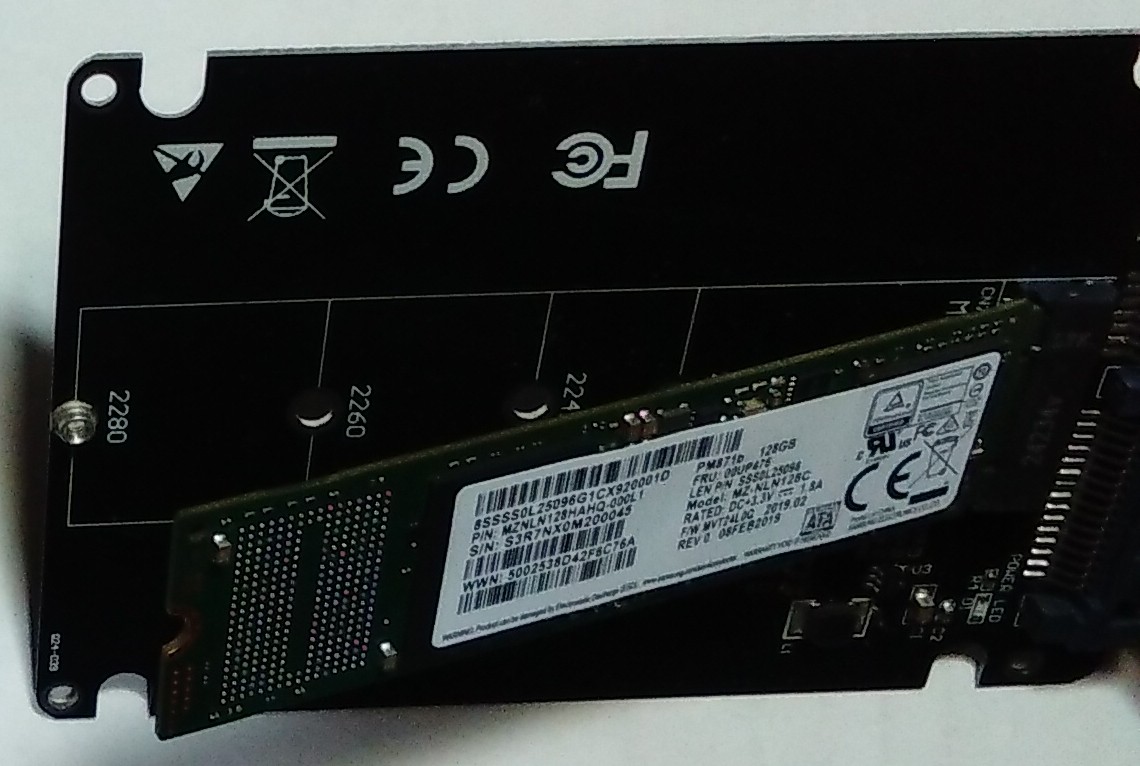

ネジを外すとこんなふうになります（下の写真）。
Ｍ．２ ＳＳＤを取り外しました（下の写真）。
訳があってこの続きは「パソコンをつくろう！［第３４９回］」をお読みください。
