標準ＴＴＬだけ（！）でCPUをつくろう！（組立てキットです！）
(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）
［第１１３回］

●試作２号基板の配線図をプリントアウトしました

やっと配線図は完成しましたが、このまますぐに基板にするわけにはいきません。
配線ミスがないかどうかチェックしなければなりません。
これだけのサイズの基板なのですから、チェックすれば、かなりの配線ミスがみつかってしまうと思います。
チェックのために、配線図を倍寸でプリントアウトしました。

実寸でＡ３より少し大きい基板ですから、倍寸にすると、Ａ３で９枚に分けてプリントアウトしなければ全部がおさまりません。

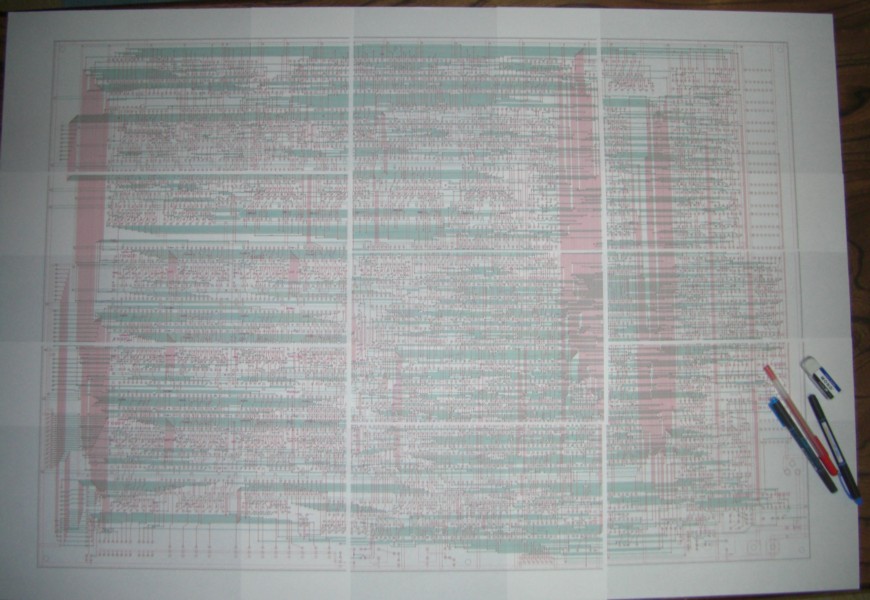

とりあえずプリントアウトしたＡ３用紙９枚を重ね合わせて置いてみました。
まだ貼り合せてはいません。フチの白い余白が残っています。
倍寸にすると、だいたい座敷机とほぼ同じ大きさになります。
大きさを実感していただくために、隅にケシゴムと蛍光ペンを置いてあります。

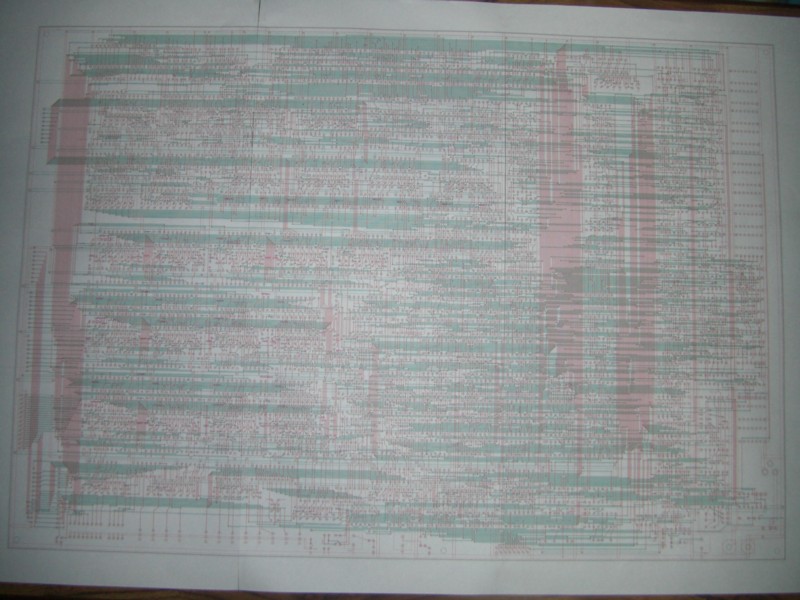

●図面をカットして貼り合わせました

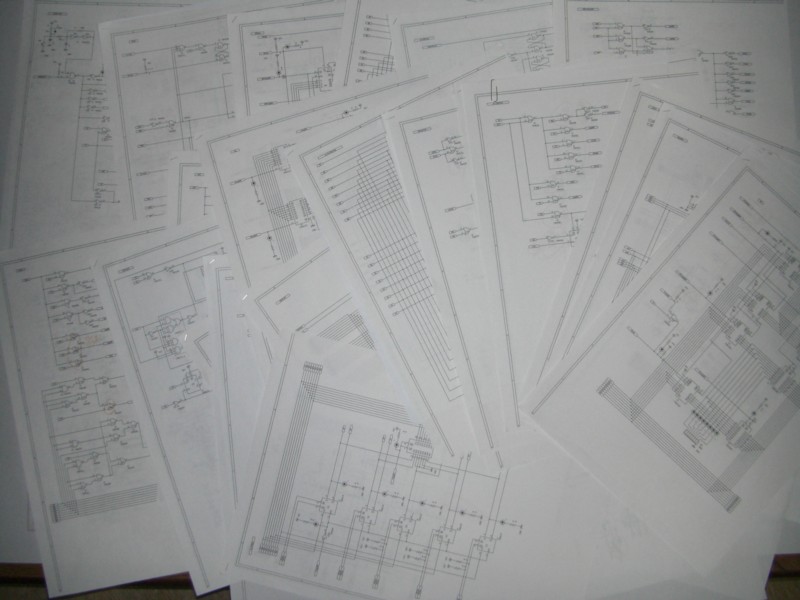

●こちらは回路図の写真です

回路図だってハンパじゃありません。ご覧の通り、どっさりあります。
この回路図の一枚一枚と、上の基板図とを突合せしながら、配線を一本残らずチェックしていきます。

なんともすさまじい、この作業は、果たしていつ終わりを迎えることができるのでしょうか？
はやくも、ため息をつきながら、いざ、戦闘開始です。
２００８．１１．１７ｕｐｌｏａｄ
