(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）
［第１７８回］
●ＲＯＭにプログラムを書いて実行してみました
今までの動作テストは、プログラムをＲＡＭに書いて、実行していました。
しかし、ＴＫ８０の回路を実現するためには、ＲＯＭにプログラムを書いて、動作させる必要があります。
いままで簡単なテストプログラムをＲＡＭに書いて、正しく動作することを確認してきましたから、多分、ＲＯＭでも大丈夫とは思いましたが、念のため、簡単なテストプログラムをＲＯＭに書いて、実行させてみました。
ＲＯＭに書いたプログラムは、［第１７３回］で実行したものと同じプログラムです。
００００ ＡＦ ＸＲＡ Ａ
０００１ ４７ ＭＯＶ Ｂ，Ａ
０００２ ４Ｆ ＭＯＶ Ｃ，Ａ
０００３ ５７ ＭＯＶ Ｄ，Ａ
０００４ ５Ｆ ＭＯＶ Ｅ，Ａ
０００５ ６７ ＭＯＶ Ｈ，Ａ
０００６ ６Ｆ ＭＯＶ Ｌ，Ａ
０００７ ３Ｃ ＩＮＲ Ａ （４）
０００８ Ｃ２０７００ ＪＮＺ ０００７ （６）ｏｒ（４）
０００Ｂ ０Ｃ ＩＮＲ Ｃ （４）
０００Ｃ Ｃ２０７００ ＪＮＺ ０００７ （６）ｏｒ（４）
０００Ｆ ０４ ＩＮＲ Ｂ （４）
００１０ Ｃ２０７００ ＪＮＺ ０００７ （６）ｏｒ（４）
００１３ ２Ｃ ＩＮＲ Ｌ （４）
００１４ Ｃ２０７００ ＪＮＺ ０００７ （６）ｏｒ（４）
００１７ ２４ ＩＮＲ Ｈ （４）
００１８ Ｃ３０７００ ＪＭＰ ０００７ （６）

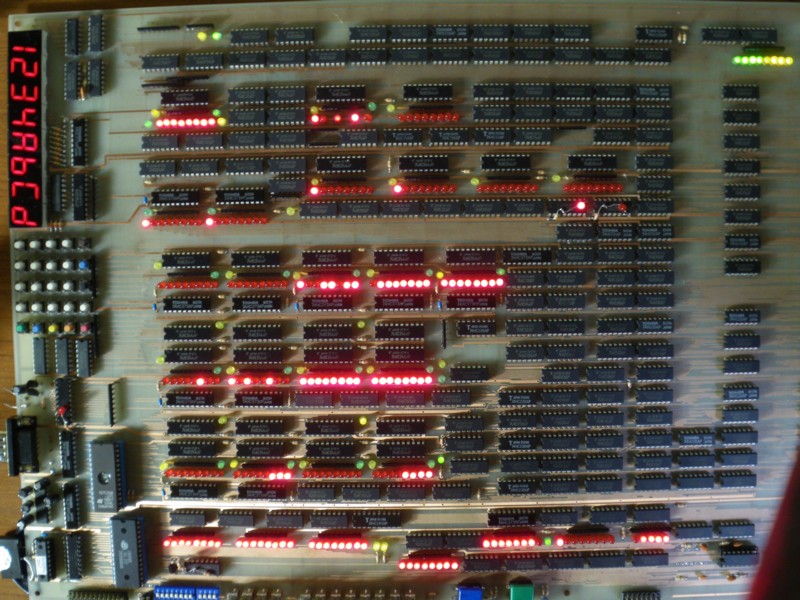

●ＲＯＭでのプログラムを実行中の写真です
今回も、７ｓｅｇＬＥＤにＤＭＡでの表示を行いながらの、プログラム実行です。
左下に見える丸い窓があるのがＲＯＭ（２７Ｃ２５６）です。
プログラムがＲＡＭにあっても、ＲＯＭにあっても、実行時間は変わりません。
実行時間を計算してみましょう。
Ｂレジスタがカウントアップされる時間は、０．６５７４１６（秒）でした（［第１７３回］参照）。
ＬＥＤの表示はＨ＝０４、Ｌ＝Ａ４、Ｂ＝９Ｂです。
４Ａ４９Ｂです。これを十進数に直すと３０４２８３になります。
スタートしてから、この写真を撮ったときまでに経過した時間を計算すると、
０．６５７４１６×３０４２８３＝２０００４０．５１３（秒）
になります。
このプログラムをスタートしたのは、３月２日の１４時２８分でした。
そして、この写真を撮ったのは、３月４日の２２時０２分でした。
経過時間を計算すると、５５時間３４分です。
秒に直してみます。
３６００×５５＋６０×３４＝２０００４０（秒）
おお。ぴったり一致しました。
●作業中の机の上の様子です
２００９．３．８ｕｐｌｏａｄ
