(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）
［第３５回］

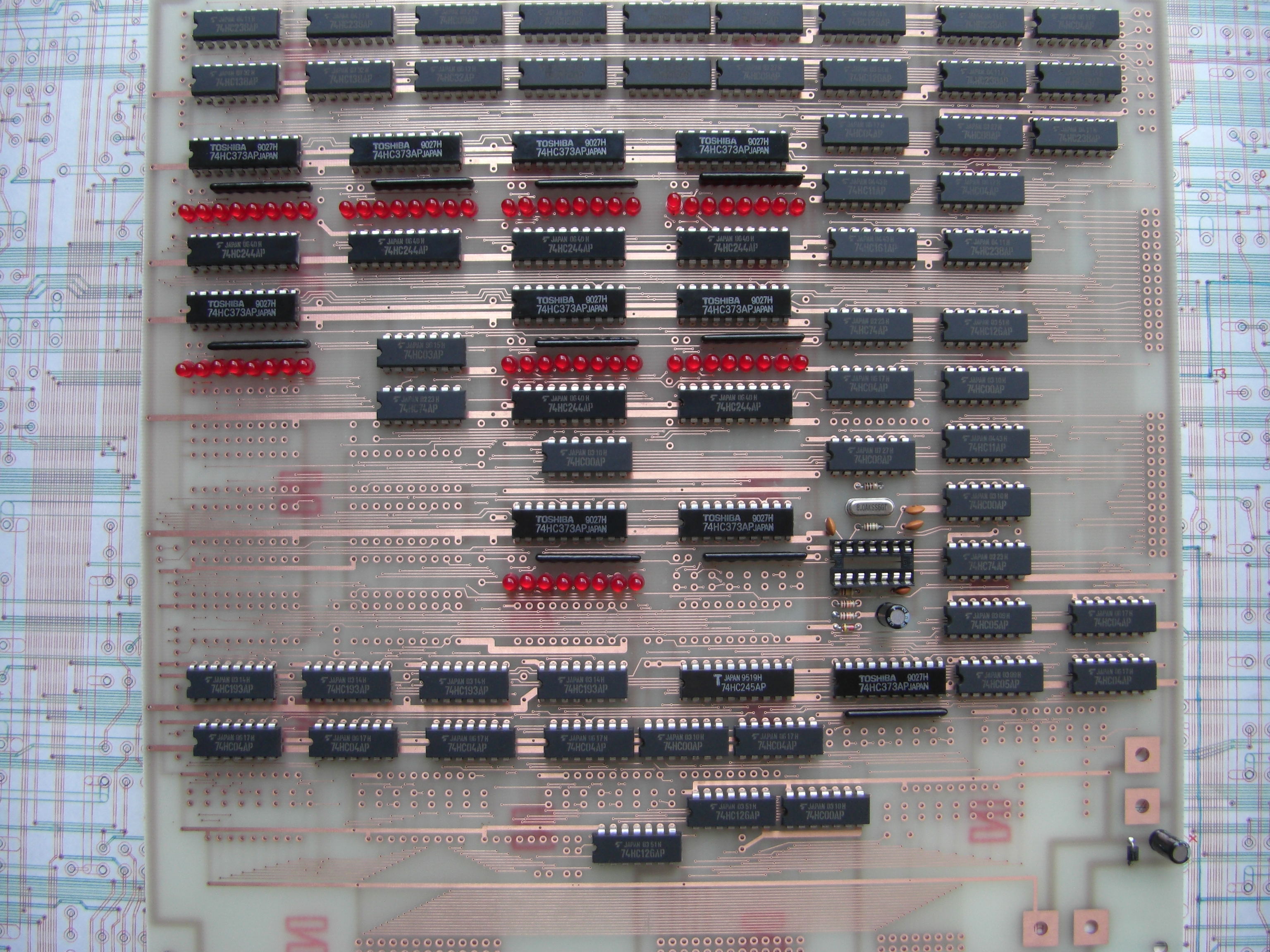

●基板が少しずつ完成に近づいてきました
ＩＣはほぼ実装できました。
ＬＥＤもかなりつきました。
写真をクリックすると拡大画像を見られます。
拡大画像は、サイズが大きい（４．１ＭＢ）ので低速接続環境ではダウンロードに時間がかかります。ご注意ください。
空いているＩＣは、７４ＨＣ２４４です。うっかりしていて、在庫を切らしてしまいました。
急いで仕入れなくては…。お盆休みなので、入手できないかも…。
●デバッグ回路を用意しました
ボードができたら、まず動作の確認をしなければなりません。
どうやって、するのでしょう？
メモリを用意して、そこに命令コードを書き込んで、ステップ動作で実行させて…。
ということになるのでしょうけれど、そんなことをまともにやっていたのでは大変です。
そこで、また中日電工製ＢＡＳＩＣボードの出番です。
適当な基板を利用して即席でメモリ基板を作りました。
当社のＢＡＳＩＣ制御ボード（ＺＢ２５Ｋ）の８２Ｃ５５でコントロールします。

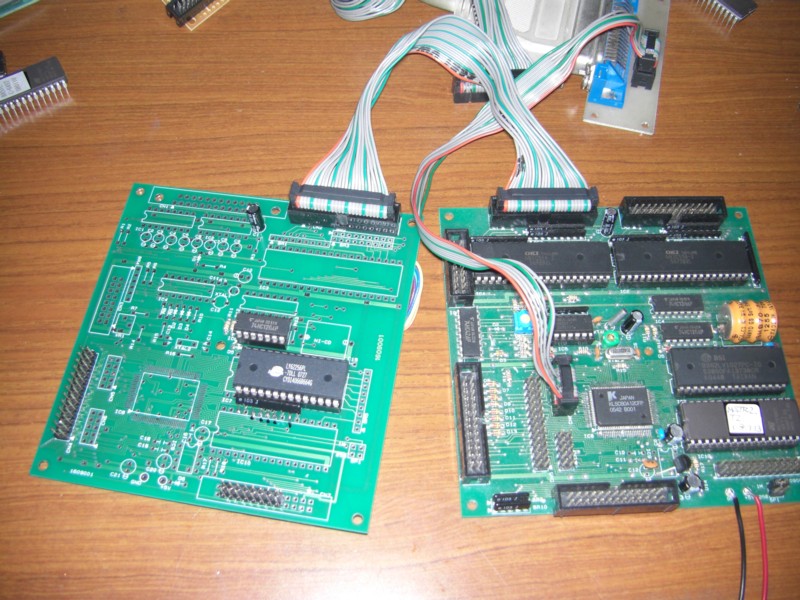

左が今回即席で作ったデバッグ用のメモリボード。右はＺＢ２５Ｋ。
ＺＢ２５Ｋの８２Ｃ５５入出力コネクタ（２６ｐフラットケーブル）でメモリおよびＣＰＵ基板をコントロールするつもりです。
デバッグ用メモリ基板の回路図です。
図の点線ではさまれた真中の部分がデバッグ用メモリ回路です。メモリは３２Ｋバイトの６２２５６タイプを使いますが、テストにはそんなに大きなメモリは不要ですから、上位アドレスは使いません。
Ａ０−Ａ７の２５６バイトのみを使ってデバッグします。
点線の左側はＺＢ２５ＫのＩ／Ｏポート８２Ｃ５５に接続します。
点線の右側部分はＣＰＵ回路試作基板につながります。
２００８．８．１３ｕｐｌｏａｄ
