●本日はいよいよ、ＭＯＶ命令、ＭＶＩ命令、ＨＬＴ命令の回路の説明です（でも本日だけではとても終わりません）
いよいよ命令実行回路の説明です。
回路図をお見せする前に、マシン語命令コードについて、説明をします。
●ＭＯＶ命令のマシン語コード
ＭＯＶ命令のマシン語コードは
０１ｄｄｄｓｓｓ
です。
ｄｄｄ、ｓｓｓはレジスタ、メモリを示す３ビットのコードで、それぞれ０００〜１１１の８通りがあります。
３ビットのコードとレジスタ（メモリ）との対応は以下の通りです。
０００ Ｂレジスタ
００１ Ｃレジスタ
０１０ Ｄレジスタ
０１１ Ｅレジスタ
１００ Ｈレジスタ
１０１ Ｌレジスタ
１１０ Ｍ（ＨＬレジスタによって間接的に示されるメモリアドレス）
１１１ Ａレジスタ
ｓｓｓはデータを読み出す方のレジスタ（またはメモリ）であることを示し、ｄｄｄはデータを書き込む方のレジスタであることを示しています。
ｓｓｓはｓｏｕｒｃｅ（出所、原因）から来ていると思われます。ｄｄｄはｄｅｓｔｉｎａｔｉｏｎ（目的、行き先）から来ていると思われます。
たとえば、
０１００１０００ は
アセンブラニーモニックでは、ＭＯＶ Ｃ，Ｂ と表記され、Ｂレジスタの値をＣレジスタに送る命令になります。
このとき、もとになるＢレジスタの値は変わりません。
その意味ではＭＯＶ（Ｍｏｖｅ）よりもＣＯＰＹの方が動作をより正確に表現しているように思えますが、どういうわけか、ＣＰＵが異なっていても、アセンブラ命令ではＭｏｖｅを使うのが一般的のようです。
ｄｄｄとｓｓｓに同じレジスタを指定しても、エラーにはならず、その通りに実行されます。
たとえば、
０１００００００ は
アセンブラでは ＭＯＶ Ｂ，Ｂ と表記され、ＢレジスタからＢレジスタにデータを送る、という命令になります。
実際にそのように動作しますが、結局、何も変わらないので、ＮＯＰ（Ｎｏ Ｏｐｅｒａｔｉｏｎ）命令と同じことになります。
ただし、例外があります。
●ＨＬＴ命令
０１１１０１１０ は、
ＭＯＶ Ｍ，Ｍ ではなくて、ＨＬＴ命令になります。ＨＬＴ命令はＨａｌｔ（停止、ストップ）命令です。
●ＭＶＩ命令のマシン語コード
ＭＶＩ命令は、Ｍｏｖｅ Ｉｍｍｅｄｉａｔｅの略語からきたニーモニックで、Ｉｍｍｅｄｉａｔｅは、直接の、すぐ近くの、ただちに、というような意味です。
命令コードに続く８ビットのデータ（命令コードのすぐ次のメモリアドレスにあるデータ）を、指定するレジスタに書き込みます。
ＭＶＩ命令のマシン語命令コードはＭＯＶ命令のマシン語コードとは別のものなのですが、動作そのものは、よく似ていますので、一緒にまとめて回路設計をしました。
ＭＶＩ命令のマシン語コードは
００ｄｄｄ１１０
です。
上位２ビットがＭＯＶでは０１だったのが、ＭＶＩでは００になります。
ｄｄｄはＭＯＶと同じ位置にあって、意味も同じです。ｄｄｄで示されるレジスタ（メモリ）にデータを書き込みます。
そのデータはＭＶＩ命令の書かれているメモリアドレスの、すぐ次のメモリアドレスにあるデータです。
メモリアドレスにあるデータには違いありませんから、ＭＯＶでｓｓｓにしていた位置にメモリアドレスを示すコードの１１０を置いた、ように思われます。
あるいはＣＰＵ回路の設計上、そのようにすることに意味があったのかも知れません。
私の描いた回路では、ここが１１０になっていても、何の得にもなりませんでした（でもないか。デコードが少し楽でした）。
●ＭＶＩ命令の動作
ＭＶＩ命令の動作を、たとえばメモリの００１０番地に命令コードがあったとして、
０００１ ………
００１０ ００１０１１１０
００１１ ０１０１００００
０１００ ………
のような場合で説明してみます。
００１０番地にはｄｄｄ＝１０１のＭＶＩ命令コードがあります。ｄｄｄ＝１０１はＬレジスタです。
次のメモリアドレス、００１１番地には、０１０１００００というデータがあります。
このとき、この命令コードは、
命令コードのある００１０番地の次のメモリアドレス、００１１番地のデータ０１０１００００を読み込んで、Ｌレジスタに書き込みなさい
という意味になります。
この命令を実行すると、Ｌレジスタに０１０１００００が書き込まれます。
これをニーモニックで表現すると
ＭＶＩ Ｌ，５０
になります。

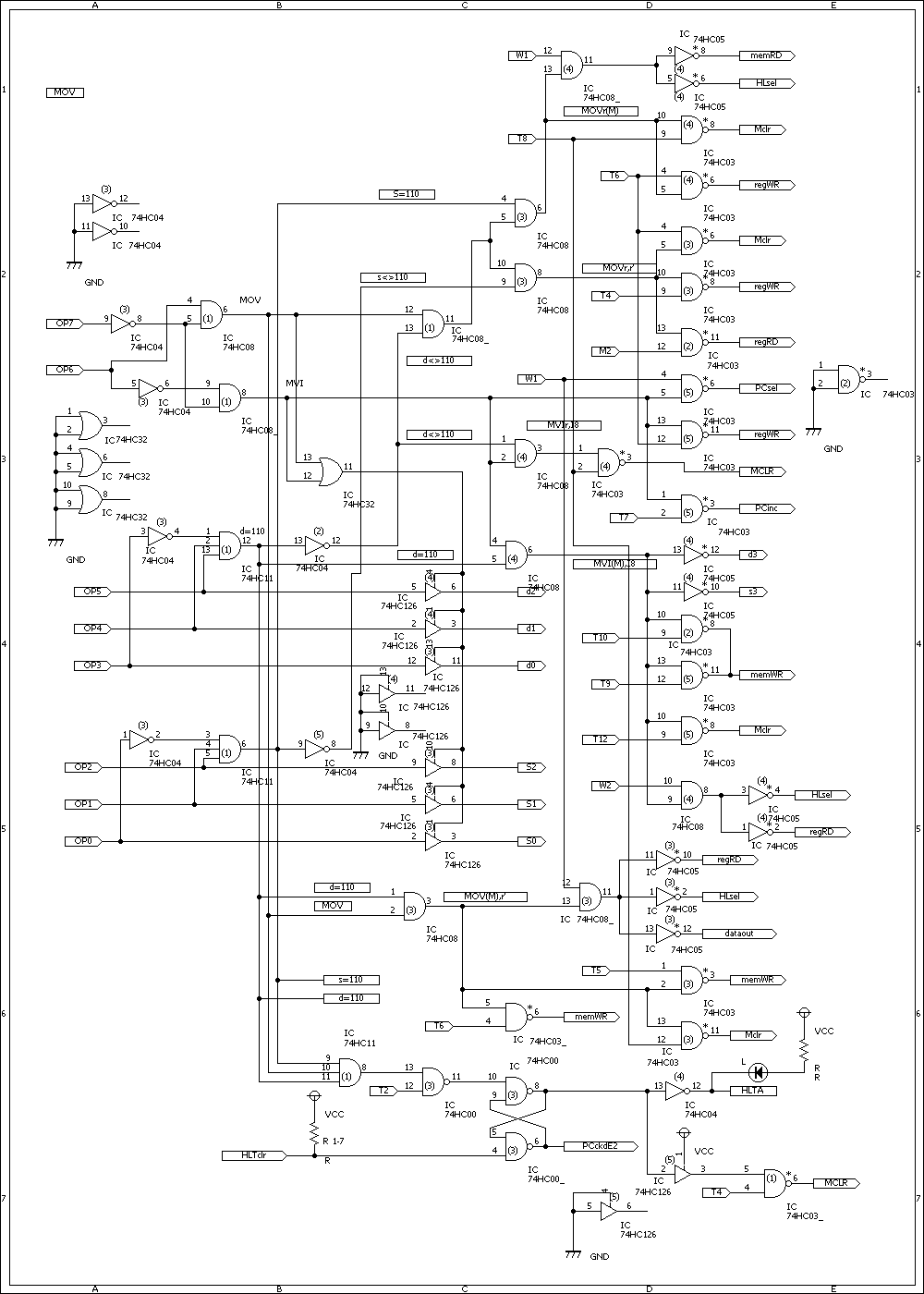

●さて、ＭＯＶ、ＨＬＴ、ＭＶＩ命令の回路図です
自分で描いておいて、言うのもなになのですけれど、これは、すごい回路です（ほんとに、すごい回路になってしまいました）。
どうしてこんなすごい回路になってしまうか、と言いますと、ＭＯＶの対象に、レジスタだけではなくてメモリがあるためです。
レジスタに対するＭＯＶ回路とメモリに対するＭＯＶ回路は、同じというわけにはいきません。
しかもそのメモリが、ｄｄｄの側にあるときと、ｓｓｓの側にあるときとで、また動作が分かれてしまいます。
そこへもってきて、ＭＶＩまで一緒にしてしまったので、余計にすごいことになってしまいました。
そこに、さらにＨＬＴ命令が加わります。
こんなの、見ても、全くわかんないよー、という声が聞こえてきそうです。
でもね、こんなのを、実際に描いて、そして実際に配線しているのですよ。
まあ、正気の沙汰ではない、かも知れませんね。
そこで、いつものように、わかりやすく、回路を分解してみることにしましょう。
●まずは、ＭＯＶ ｒ，ｒ’の回路図です
ＭＯＶ命令の中で一番シンプルな、レジスタとレジスタの組み合わせです。
ｄｄｄもｓｓｓもレジスタだけで、メモリは対象にしません。
つまり、ｄｄｄ≠１１０で、かつｓｓｓ≠１１０です。
なんだか急にすっきりしてしまいました。
タイミングチャートを見ながら説明をしていきます。

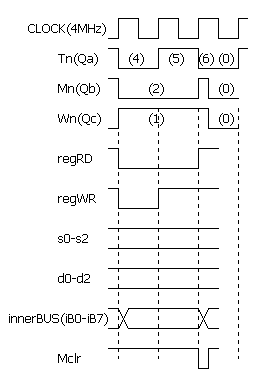

●ＭＯＶ ｒ，ｒ’のタイミングチャートです
前回説明したＯＰコードフェッチサイクル（Ｔ０〜Ｔ３）は、どの命令でも同じなので省いてあります。
ですから命令の実行部分のタイミングチャートは、Ｔ４から始まります。
なんだかすごく簡単です。
これで本当にＭＯＶ命令が実行されてしまうのか？と疑問に思ってしまうくらいです。
でも、回路に工夫がしてあるので、これでデータのレジスタ間Ｍｏｖｅができてしまいます。
ｄ０〜ｄ２、ｓ０〜ｓ２はＯＰコードレジスタにラッチした命令コードそのままです。
この信号によってデータを送り出す側のレジスタと、そのデータを受ける側のレジスタがともに選択されます。
ｄ０〜ｄ２、ｓ０〜ｓ２はタイミングの制約は受けず、ＯＰコードが有効な限りラインに出力されています。
ｓ０〜ｓ２とｒｅｇＲＤ信号が組み合わさることで、選択されたレジスタのデータが内部バスに出力されます。
ｄ０〜ｄ２とｒｅｇＷＲ信号が組み合わさることで、選択されたレジスタに内部バス上のデータが書き込まれます。
すると、やっぱりレジスタ選択回路が必要になってしまいますね。
あっと、レジスタ選択回路は［第２７回］（●レジスタ選択回路）ですでにご紹介済みでした。動作説明もしておりましたので、そちらももう一度ご参照願います。
あれまあ、ＭＯＶ命令や、ｓｓｓ、ｄｄｄについてもしっかり説明しておりましたですねぇ（［第２７回］●ｓ０〜ｓ３、ｄ０〜ｄ３）。
うーん。レジスタ回路についてもすでにご紹介済みでした（［第２３回］●レジスタの回路図です。Ａ、Ｂ、Ｃ、Ｄ、Ｅの各レジスタです）。
こちらについても、もう一度ご参照願います（Ｈ、Ｌレジスタの回路図はこちらです）。
なんだか、計画性ゼロであちこちに思いつきで回路図をＵＰしてしまったものですから、お手数をおかけして申し訳ありません。あちこち見て回っていただきますよう、お願いいたします。
●ＭＯＶ ｒ，ｒ’回路の説明です
さて、以上の説明をまとめると、要するに、ＭＯＶ ｒ，ｒ’は、ＯＰコードレジスタの出力のビット０〜２をｓ０〜ｓ２に与え、ビット３〜５をｄ０〜ｄ２に与えた上で、Ｍ２の期間ｒｅｇＲＤをアクティブ（Ｌ）にして、そしてＴ４の期間ｒｅｇＷＲをアクティブ（Ｌ）にすればよいことがわかります。

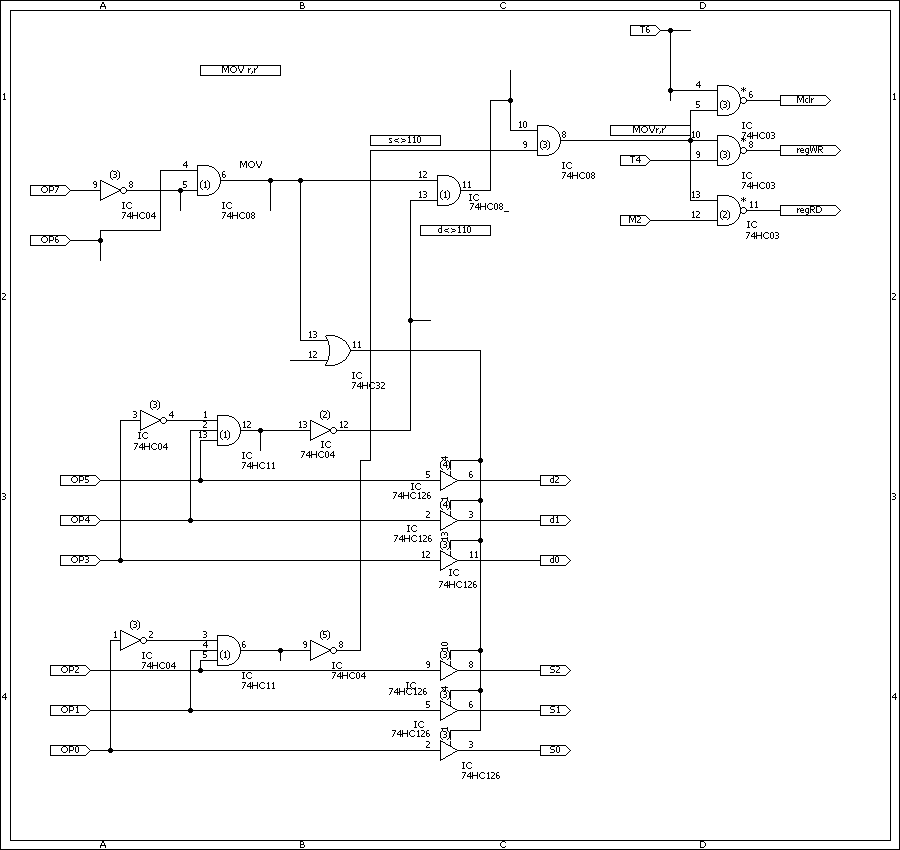

そこで、もう一度ＭＯＶ ｒ，ｒ’の回路図を見てみましょう。
ＭＯＶ命令であることは、ＯＰコードレジスタからの出力の上位２ビットＯＰ７、ＯＰ６だけで決定できます。
ＯＰ７＝０、ＯＰ６＝１を、７４ＨＣ０４（３）と７４ＨＣ０８（１）で検出しています。
その後ろの７４ＨＣ０８（１）、７４ＨＣ０８（３）の２つのゲートでｄｄｄ≠１１０およびｓｓｓ≠１１０である場合のみを検出しています。
この条件のときだけ、Ｍ２の期間、ｒｅｇＲＤがＬになり、Ｔ４の期間、ｒｅｇＷＲがＬになります。
ｓ０〜ｓ２、ｄ０〜ｄ２はいつもＯＰコードのビット０〜５と連動してもらっては困るので、ＭＯＶ命令のときだけ、そのようになるように、７４ＨＣ１２６でゲートしたのち出力しています。
以上説明した通り、これだけの回路で、ちゃんと、レジスタからレジスタへのデータ転送が行われます。
●どうして、ｒｅｇＲＤはＭ２で、ｒｅｇＷＲはＴ４なのでしょう？
これは、確実に動作するための工夫なのです。
もう一度よくＭＯＶ ｒ，ｒ’のタイミングチャートを見てください。
ｒｅｇＲＤはＭ２の期間Ｌになります。
このｒｅｇＲＤ信号とｓ０〜ｓ２によって、レジスタ選択回路の７４ＨＣ１３８から、Ｍ２の期間Ｌになるパルスが出力され、そのＬパルスは、選択されたレジスタのデータを内部バスに出力するための７４ＨＣ２４４のｐｉｎ１とｐｉｎ１９に入力されます。
７４ＨＣ２４４はｐｉｎ１とｐｉｎ１９にＬが入力されている間、データを通します（その間だけレジスタのデータが内部バスに出力される）。
ということは、Ｔ４の開始とほぼ同時にデータが内部バスに出てくることを意味します（でもゲートの遅れ時間だけ遅延して出力されます）。
ｒｅｇＷＲもＴ４の開始と同時にＬになります。
ｒｅｇＷＲ信号は、ｄ０〜ｄ２とともにレジスタ選択回路の７４ＨＣ２３８に入力され、その結果、選択されたレジスタへの書き込みパルス（Ｈパルス）が、７４ＨＣ２３８から出力されます。
Ｔ４の期間Ｈになる７４ＨＣ２３８からの出力パルスは、選択されたレジスタの７４ＨＣ３７３のｐｉｎ１１（Ｇ）に入力されます。
７４ＨＣ３７３はＧ入力がＨの期間中、データが筒抜けになり、Ｇ＝Ｌになった瞬間に、そのときの入力データをラッチします。
ということは、７４ＨＣ３７３が内部バスのデータをラッチするのは、Ｔ４の終わり（の一瞬）だということになります。
Ｔ４の始めに内部バスに出てくるデータをＴ４の終わりにラッチするのですから、ほぼＴ４の期間と同じ時間（２５０ｎｓ）の余裕があるということになります。
これで、誤動作などしたら、それこそ「うそでしょう」ということになります。
それならば、ｒｅｇＷＲをＴ５に持っていったら、もっとマージンが稼げるではないか、というと、それがそうではないのです。
今度はｒｅｇＲＤの終わりが問題になります。
ｒｅｇＲＤはＴ５の終わりに非アクティブになります。
ということは、Ｔ５の終わりには、内部バスに出力されていたデータが不確定になってくることを意味します。
しかし、Ｔ５の期間をｒｅｇＷＲに当てると、７４ＨＣ３７３のデータをラッチするタイミングもデータが不確定になるのと同じＴ５の終わりになってしまうため、マージンが０で、場合によってはデータが書き込まれずに終わってしまったり、変なデータが書かれてしまう可能性がでてきます。
もう一度、さきほどのｒｅｇＷＲがＴ４である場合に戻って、ｒｅｇＲＤの終わりについても見てみましょう。
７４ＨＣ３７３がデータをラッチするのはＴ４の終わり（ということはＴ５の始めでもある）です。データが不確定になるＴ５の終わりまでは、やはり２５０ｎｓの余裕があることになります。
ですから、ちょっと見には、ｒｅｇＷＲが前の方に寄っているため、おかしな感じがしますが、ｒｅｇＷＲとしてはこのタイミングが正解なのです（このタイミングこそが、bｅｓｔ ｃｈｏｉｃｅです）。
●Ｍｃｌｒっていったい何者？
さて、ＭＯＶ ｒ，ｒ’の回路図とタイミングチャートには、Ｔ６のタイミングでＭｃｌｒという信号が出力されています。
これはいったい何者なのでしょうか？
これこそが「つくるＣＰＵ」回路のキモ中のキモのそのまたキモというくらい、肝心カナメのものなのです。
Ｍｃｌｒはいったいどこに作用しているか、といいますと、
ここに行くのです。
前回お見せした、Ｔ、Ｍ、Ｗクロック発生回路のおおもとの、バイナリカウンタ７４ＨＣ１６１のｐｉｎ１（ＲＥＳ）の入力信号（および７４ＨＣ７４のｐｉｎ１３、ＣＬＲへの入力信号）なのです。
ここをＬにすると、一瞬にしてＱａ〜Ｑｅの出力は０クリアされて、Ｔ０のタイミングに戻ってしまいます。
タイミングチャートでは幅があるように描いてありますが、ほとんど幅はありません（せいぜい２０〜３０ｎｓくらいです）。
Ｍｃｌｒは、命令の終わりの印なのです。
Ｍｃｌｒの出力によって、命令のサイクルが完了し、またＯＰコードフェッチサイクルに戻るので、そのようにして、次々に命令を読み込んで実行していくことが可能になるのです。
逆にいうと、もしＭｃｌｒ信号が無かったならば、次の命令を読み込むＯＰコードフェッチサイクルは、ずっと先にカウンタの出力が一巡してしまい、また０に戻ってくるまで、待っていなければならないということになります。
Ｍｃｌｒ信号こそが、肝心カナメである、という所以（ゆえん）です。
