標準TTLだけ(!)でCPUをつくろう!(組立てキットです!)
(ホントは74HC、CMOSなんだけど…)
[第60回]

●大幅に加筆、および回路図の変更をいたしました

昨日UPした[第59回]トップの「フラグレジスタについての説明」を大幅に加筆するとともに、フラグレジスタの回路図を変更いたしました。
もしお時間がありましたら、ぜひご一読をお願いいたします。

●2枚目の試作基板が出来ました!

2枚目の試作基板が出来てきました。

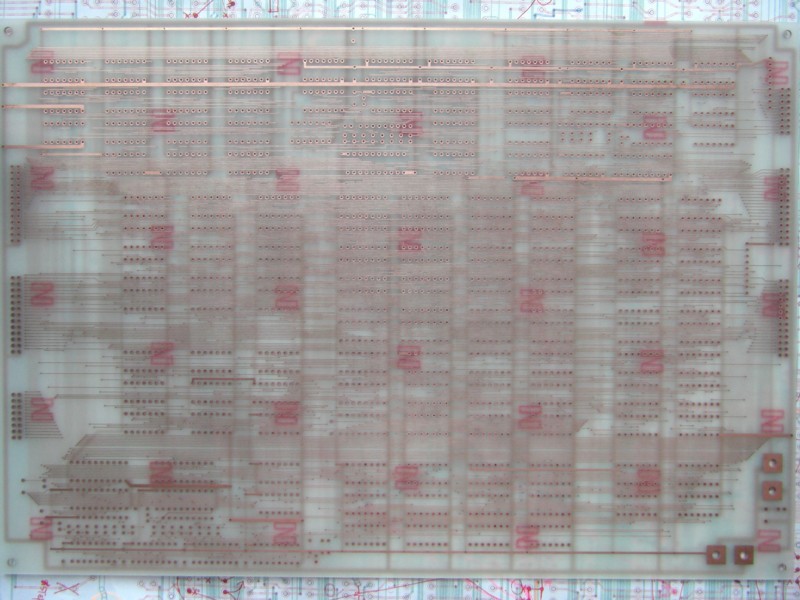

こちらが表(部品面)です。

何枚か撮りなおしてみたのですけれど、今回はなんだかフォーカスが甘くてちょいとぼけてしまいました(編集してサイズを小さくしたためでもあるのですが…)。

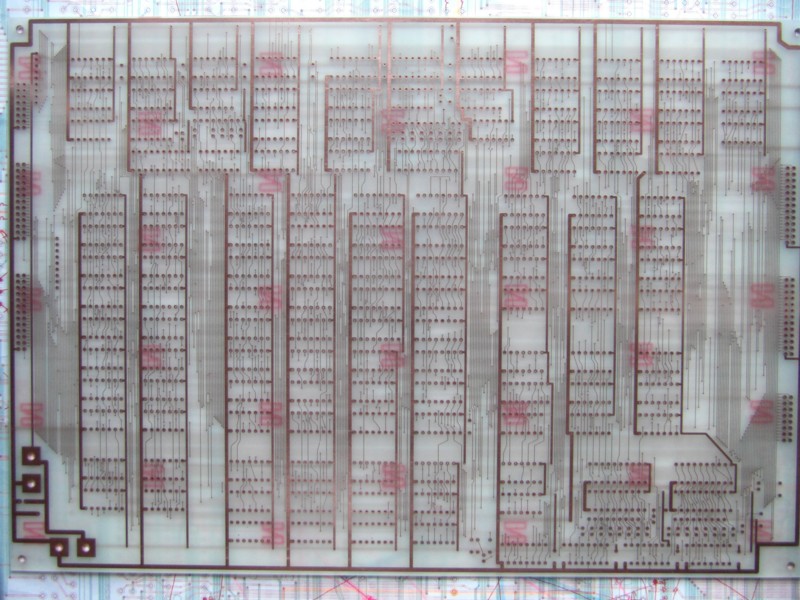

こちらが裏(ハンダ面)です。

こちらのほうがいくぶんはっきり撮れているようです。

こういうときは、一眼レフ(デジカメではなくて昔のフィルム式しか持っていませんが)の方がいいのでしょうけれど、最近はデジカメに慣れてしまったので、わざわざ引っ張り出してきて使う気にはなりません。
ということで、写りの悪い写真で申し訳ありませんが、お許しを…。

さっそくICを実装してご披露申し上げたいところなのですが…。
基板を発注してしまったあとで、いろいろ変更したいところが出てきてしまったものですから、ICを実装してしまう前にまず変更点を全部確認して、不要な回路を外すことからはじめなければなりません。
ちょいと、時間がかかりそうです。
2008.9.7upload
