トランジスタでCPUをつくろう!
トランジスタで8080をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんTK−80モニタを乗せて、それからBASIC、CP/Mを走らせましょう!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


[第109回]

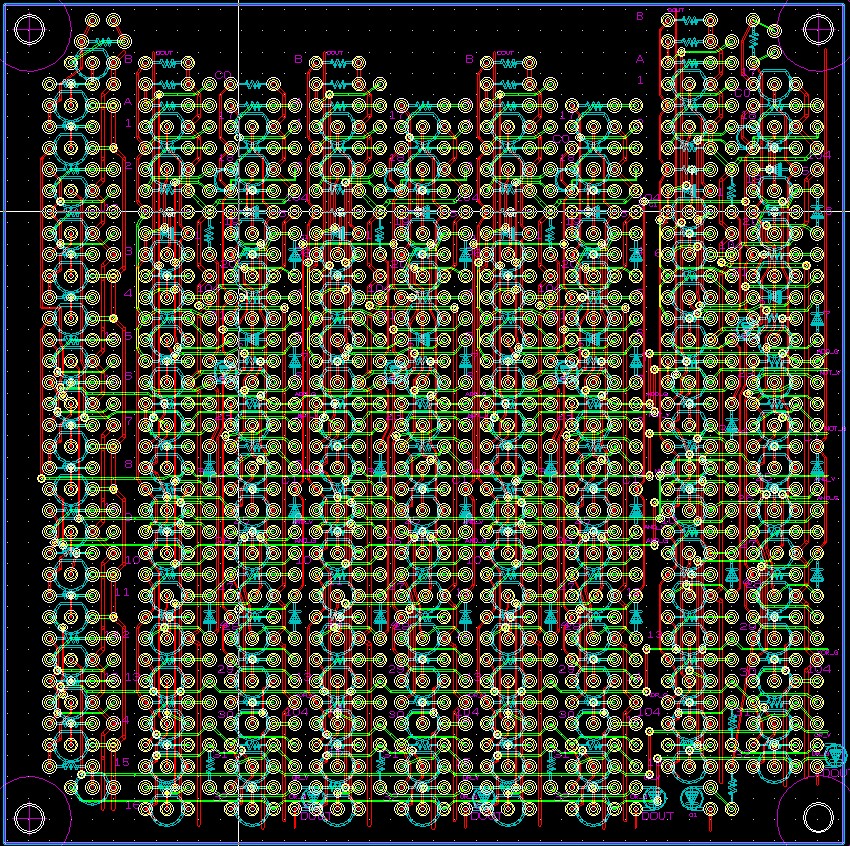

●ALU回路プリント基板アートワーク(3)

もう一度最初から並べ直しました。
今度はうまく収まりました。



あとはデータ入出力のためのコネクタを置いて、その配線をすればよいというところまで出来ました。
そこまで出来たところでA、Bの入力にはそのためのデータラッチが必要であるということに気が付きました。
AとBの入力はそのデータラッチからの直接配線になります。
DOUTのみがCPU内部バスにつながります。
データラッチは汎用レジスタ用に[HC373]を作成しましたが([第94回]参照)、このA、B用にはそのための専用のデータラッチが必要です。
[HC373]はメモリと同じようにデータの入出力が共通で、出力はスリーステート回路になっています。
しかしA、B専用データラッチは入出力が分離していて、出力はスリーステートではなくて常時出力しているタイプになります。

やれやれ。
その回路も作成しなければなりません。
それを含めてALU回路ということになります。
