トランジスタでCPUをつくろう!
トランジスタで8080をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんTK−80モニタを乗せて、それからBASIC、CP/Mを走らせましょう!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


[第165回]



●バイナリカウンタ回路

前回は74HC74回路が必要と書きましたが、正確に言うとバイナリカウンタ回路が必要です。
ここで検討するのは「74HC74と同じ動作をする回路」ではなくて、トランジスタCPU回路でバイナリカウンタとして使うための回路です。
74HC74に近い動作をする回路ですが、厳密には74HC74と同じ動作をすることにこだわった回路ではありません。
ここでこだわったのは、ラッチ回路のQ_出力をD入力につないでクロックを入力したときに、クロックの立下りでD入力がラッチされてQ、Q_から出力されますが、その出力は次のクロックの立下りのときまで変化しない回路、というところです。

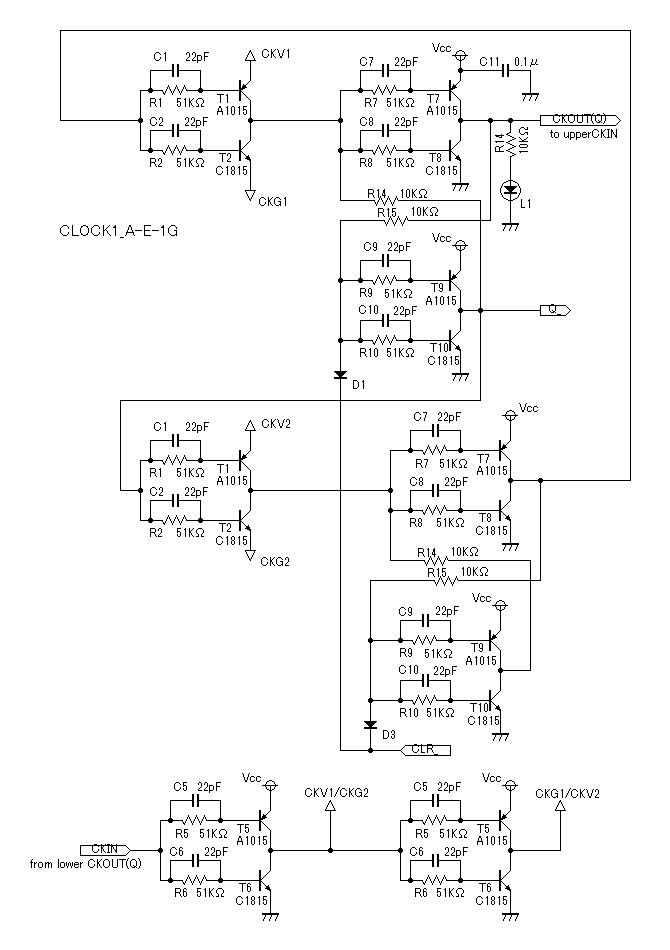

今まで説明してきました74HC75型のラッチ回路をもとにして、下の図の回路を考えました。

図の上半分と下半分が同じ74HC75型のラッチ回路になっています。
上が信号の前半部分、下が後半部分になります。
回路図のさらに下側にクロック回路があります。
クロックの立下りで前半のラッチ回路をアクティブにし、クロックの立ち上がりで後半のラッチ回路をアクティブにします。

説明の途中ですが本日は時間がなくなってしまいました。
続きは次回にいたします。

トランジスタでCPUをつくろう![第165回]
2019.10.3upload
