トランジスタでＣＰＵをつくろう！
トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


［第２１１回］



●命令デコード回路（１３）ＤＥＣＯＤＥ３テストプログラム

緊急事態宣言が出されるそうですね。
皆様どうか健康には十分留意してお過ごしください。
幸い私の周りはまだ落ち着いていますが、私も無理をしないように注意しつつ過ごしたいと思っております。

さて。
命令デコード回路のテストプログラムとしてはこれまでＤＥＣＯＤＥ１、ＤＥＣＯＤＥ２をテストするためのプログラムを作りました。
ＤＥＣＯＤＥ１もＤＥＣＯＤＥ２も入力コードをデコードして１本の出力をアクティブにするものでしたが、そこで出力される信号は命令コードに直結するものではなくてその前段階の信号でした（一部の信号は命令回路に直結しています）。
これに対してＤＥＣＯＤＥ３はＤＥＣＯＤＥ１に入力される「命令コード」に対応した信号をアクティブにします。
もっともまだ命令回路はありません。
命令回路はこれから作っていきますが、ここでそのための準備が整うことになります。

ということで今回のテストプログラムは今まで作ったプログラムとはちょっと趣が変わっています。
下がそのプログラムリストです。

    10 OUT $83,$8B
    20 D%=$C3:GOSUB 310:OUT $80,A%
    30 B%=IN($81):GOSUB 420
    40 PRINT "JMP C3",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
    50 D%=$CD:GOSUB 310:OUT $80,A%
    60 B%=IN($81):GOSUB 420
    70 PRINT "CALL CD",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
    80 D%=$D3:GOSUB 310:OUT $80,A%
    90 B%=IN($81):GOSUB 420
   100 PRINT "OUT D3",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   110 D%=$DB:GOSUB 310:OUT $80,A%
   120 B%=IN($81):GOSUB 420
   130 PRINT "IN DB",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   140 D%=$E3:GOSUB 310:OUT $80,A%
   150 B%=IN($81):GOSUB 420
   160 PRINT "XTHL E3",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   170 D%=$EB:GOSUB 310:OUT $80,A%
   180 B%=IN($81):GOSUB 420
   190 PRINT "XCHG EB",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   200 D%=$F3:GOSUB 310:OUT $80,A%
   210 B%=IN($81):GOSUB 420
   220 PRINT "DI F3",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   230 D%=$FB:GOSUB 310:OUT $80,A%
   240 B%=IN($81):GOSUB 420
   250 PRINT "EI FB",HEX$(A%,2),BI$(A%),HEX$(E%,2),BI$(E%)
   260 INPUT "B1 to out1-2,ok?"Y$
   270 D%=$C9:GOSUB 310:OUT $80,A%
   280 B%=IN($81)
   290 PRINT "RET C9",HEX$(A%,2),BI$(A%),HEX$(B%,2),BI$(B%)
   300 STOP
   310 'code change d0-d7 to PA
   320 A%=0
   330 IF BIT(D%,6)=1 THEN A%=A%+1
   340 IF BIT(D%,7)=1 THEN A%=A%+2
   350 IF BIT(D%,4)=1 THEN A%=A%+4
   360 IF BIT(D%,5)=1 THEN A%=A%+8
   370 IF BIT(D%,1)=1 THEN A%=A%+16
   380 IF BIT(D%,0)=1 THEN A%=A%+32
   390 IF BIT(D%,3)=1 THEN A%=A%+64
   400 IF BIT(D%,2)=1 THEN A%=A%+128
   410 RETURN
   420 'code change PB to out0-out7
   430 E%=0
   440 IF BIT(B%,6)=1 THEN E%=E%+1
   450 IF BIT(B%,7)=1 THEN E%=E%+2
   460 IF BIT(B%,4)=1 THEN E%=E%+4
   470 IF BIT(B%,5)=1 THEN E%=E%+8
   480 IF BIT(B%,2)=1 THEN E%=E%+16
   490 IF BIT(B%,3)=1 THEN E%=E%+32
   500 IF BIT(B%,0)=1 THEN E%=E%+64
   510 IF BIT(B%,1)=1 THEN E%=E%+128
   520 RETURN

ちょっと見には複雑そうに見えますが、やっていることは極めてシンプルです。
Ａポートから８ビットの命令コードを出力してその結果をＢポートに入力してそれを出力するだけのプログラムです。
もっともそれをシンプルに行なうためにはちょいとした工夫が必要です。
今までのプログラムは「生の」データを出力して、結果の出力も「生のまま」表示するものでした。
今回は命令コードそのものを入力します。
命令コードはＡポートから出力してＤＥＣＯＤＥ１に入力されます。
ここで問題になるのはＡポートのビットの並びがＤＥＣＯＤＥ１の入力コネクタのビットの並びとは異なっているという点です。
このことについては今までのところにも書いてきました。
今まではその並びの違いはそのままにしてなんとかこなしてきました。
今まではＡポートから出力するデータを順番に特定の１ビットのみを０、または１にすることで、そのときの結果の出力データとを照らし合わせて回路が正しく動作しているかどうかを判断してきました。
今回はその手は通用しません。
一定のルールはありますがＤＥＣＯＤＥ１に与えるデータ（命令コード）は特定の１ビットのみが１か０であるというほど単純ではありません。
たとえばＪＭＰならＣ３、ＣＡＬＬならＣＤというコードを与えなければなりません。
何が問題かというと、Ａポートのビットの並びとＤＥＣＯＤＥ１の入力コネクタのビットの並びが異なっているために、ＡポートからＣ３を出力してもＤＥＣＯＤＥ１にはＣ３としては入力されないという点です。
Ａポートから出力するデータはＤＥＣＯＤＥ１に入力されるときに正しい命令コードになるようなデータでなければならないのです。
つまりコード変換が必要ということです。
今までのテストプログラムではそこまでしなくてもなんとかなりました。
言ってしまえば手抜きのプログラムでしたけれど、今回は手抜きというわけにはいかないようです。
面倒臭いなあと思いながら作り始めたのですけれど、考えてみたら「なんだ。簡単じゃないの」。
意外と簡単にできてしまいました（何をやっているのかわかります？）。
こういうのは最もコンピュータ的（機械的）なプログラムです（前回のコネクタ接続図を見ながら考えてみてください）。
実際はＤＥＣＯＤＥ１に与えるデータのみを命令コードになるようにコード変換すればよいのですが、どうせついでですのでＤＥＣＯＤＥ３から出力される結果についても出力コネクタのビット並びの通りになるようにデータ変換をするようにしました。
３１０−４１０が命令コード変換サブルーチンで４２０−５２０が出力データ変換サブルーチンです。
メインプログラムの２６０で異なことをやっていますがそれについては後ほど説明します。
下が実行結果です。

>r.
JMP C3       33           00110011     01           00000001
CALL CD      E3           11100011     02           00000010
OUT D3       37           00110111     04           00000100
IN DB        77           01110111     08           00001000
XTHL E3      3B           00111011     10           00010000
XCHG EB      7B           01111011     20           00100000
DI F3        3F           00111111     40           01000000
EI FB        7F           01111111     80           10000000
B1 to out1-2,ok?
RET C9       63           01100011     02           00000010

break in 270

ここで必要なのは与えた命令コードに対して、ＤＥＣＯＤＥ３から出力されるデータの対応する出力ビットのみが１になることが確認できさえすればそれでよいということです。
上の結果の表示のうち途中のコードはデバッグが必要になったときのためのもので最後の８ビットの並びがビット０から７に向かって順に１になっていれば回路は正しく機能していることになります。
結果を見ると実際そのようになっていることが確認できます。
そこで最後のところ（ＲＥＴ）は何をやっているのか、ということですが。
実はＤＥＣＯＤＥ３からの出力は８ビットではなくて９ビットあります。
その最後の９ビット目はＲＥＴコード（Ｃ９）に対する出力です。
その信号をＤＥＣＯＤＥ３の出力用１０ｐｉｎコネクタの１ｐｉｎに配置しました。
［第２０９回］の回路図と［第２１０回］の接続図を参照してください。
トランジスタＣＰＵ回路の一般的な１０ｐｉｎコネクタでは１ｐｉｎには＋５Ｖを配置しています。
それに対してこのところテストで用いている２６ｐｉｎ→１０ｐｉｎケーブルではＣポートについては１ｐｉｎを＋５ＶにしていますがＡホート、Ｂポートの１、２ｐｉｎは空きになっています。
ですからＤＥＣＯＤＥ３の出力用１０ｐｉｎコネクタの１ｐｉｎにＲＥＴセレクト信号を配置してもそこにＣポートをつながない限りは問題はありません。
しかしそのままではそこにＢポートの１０ｐｉｎコネクタを接続しても１ｐｉｎは空いていますからＲＥＴセレクト信号を読み込んで確認することはできません。

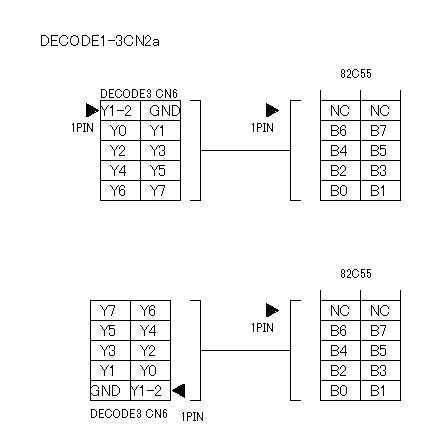

そこで下のように接続することを考えました。

図の上側は通常の接続です。
それを下側のように１ｐｉｎが逆位置になるように接続します。
もちろんこのように接続すると他の信号出力の並びは変わってしまいますが、ＲＥＴ回路のためのセレクト信号（Ｙ１−２）はＰＢ１から読み込まれることになります。
さきほどのプログラムの実行結果の表示ではビット１のみが１になりました。
そのことでＲＥＴのためのセレクト信号回路も正しく機能していることが確認できます。
