トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２１４回］
●命令デコード回路（１６）ＤＥＣＯＤＥ４
ＤＥＣＯＤＥ４はＤＥＣＯＤＥ３と同じようにＤＥＣＯＤＥ１、ＤＥＣＯＤＥ２から出力される信号を合成することで、各命令回路をアクティブにする信号を出力します。
ＤＥＣＯＤＥ４にはＤＥＣＯＤＥ３のようにそのほかの回路は搭載していませんから回路はＤＥＣＯＤＥ３よりもずっとシンプルです。
ＭＹＣＰＵ８０Ｂの回路のうちＤＥＣＯＤＥ４に相当する回路については［第２０５回］で色分けして示しました。
下はＤＥＣＯＤＥ４の回路図です。
ＤＥＣＯＤＥ３と同様に図の左側に全体回路をロジックシンボルで示しました。
図の右側がシンボルで示している１回路の実際の回路です。
ＤＥＣＯＤＥ３のＮＡＮＤ回路と同じです。

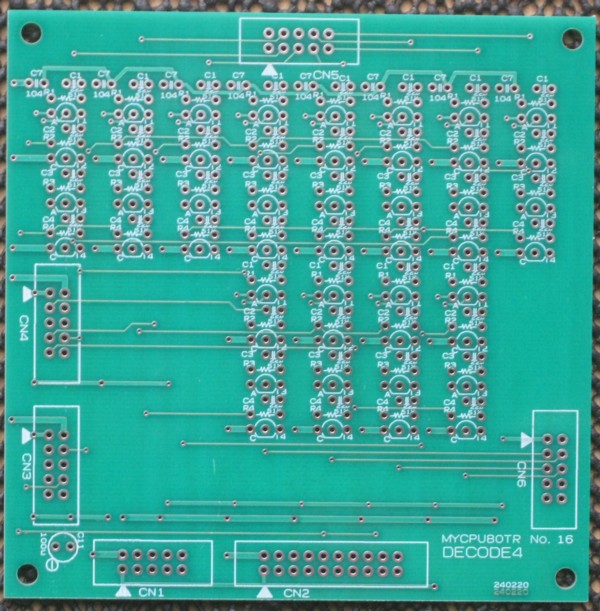

ＤＥＣＯＤＥ４のプリント基板（部品面）です。

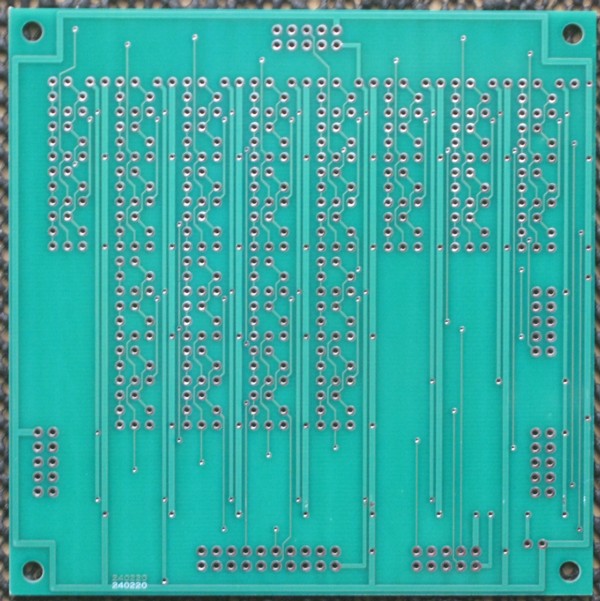

こちらはハンダ面です。

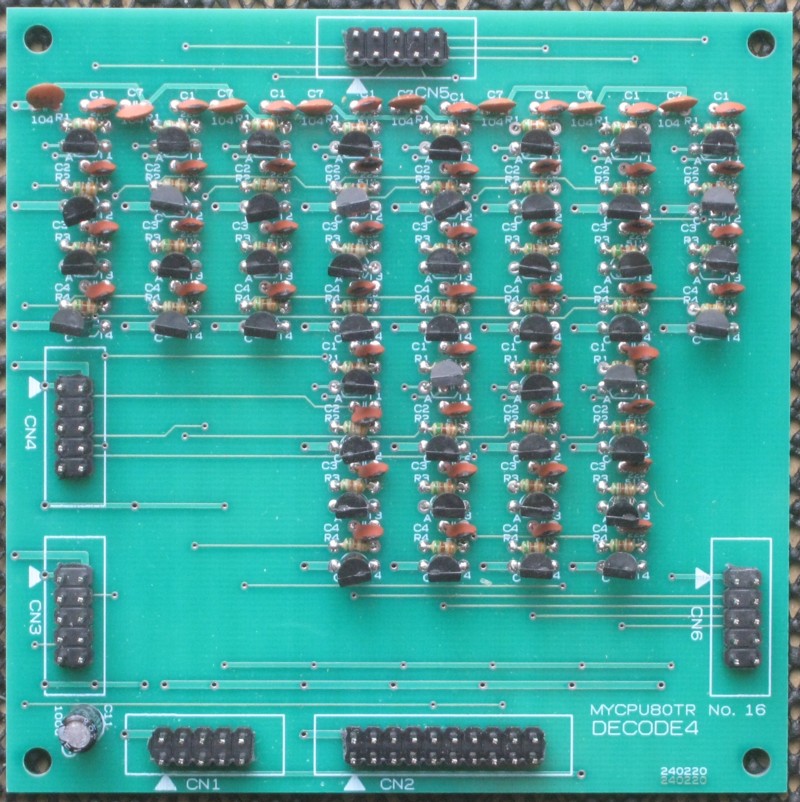

部品を実装しました。

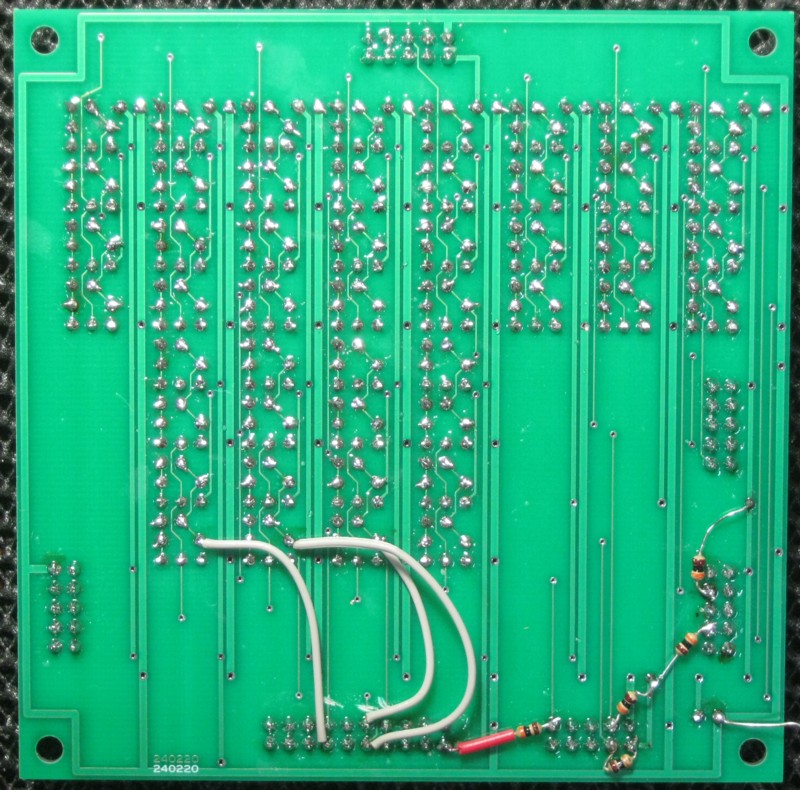

こちらは実装基板裏側です。
テストをする過程で誤配線がみつかりました。
今は試作版でのテストですからこのままでいきます。
この部分は正規の基板を作るときに直します。
次回に続きます。
