トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２２６回］
●ＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＲＤ回路（２）テストプログラムのためのコネクタ接続
ＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＷＲ回路と同じようにしてＮＤ８０Ｚ３．５を使ってＢＡＳＩＣのテストプログラムを作ってテストをします。

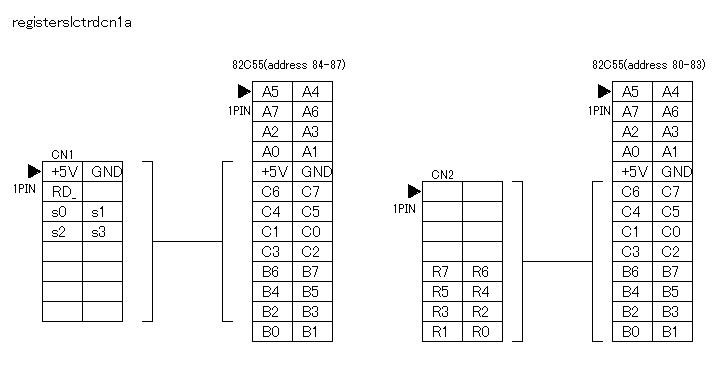

下はそのためのコネクタの接続図です。
コネクタの信号名とその信号の配置がＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＷＲ基板とは異なっています。
ＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＷＲ基板のテストプログラムをその異なっているところだけ書き換えればＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＲＤ基板のテストプログラムになります。

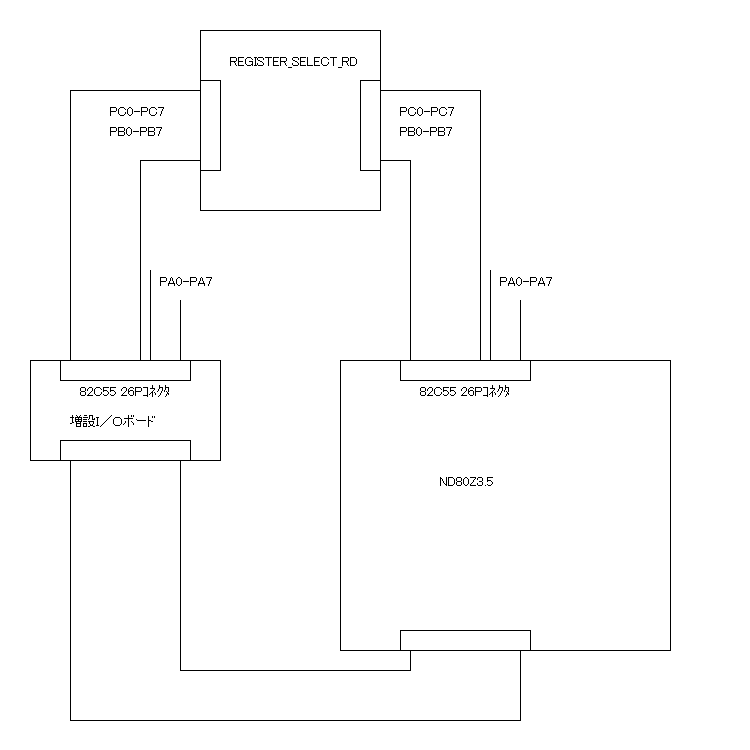

下は接続イメージ図です。
ＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＷＲ基板をＲＥＧＩＳＴＥＲ＿ＳＥＬＥＣＴ＿ＲＤ基板に置き換えただけです。

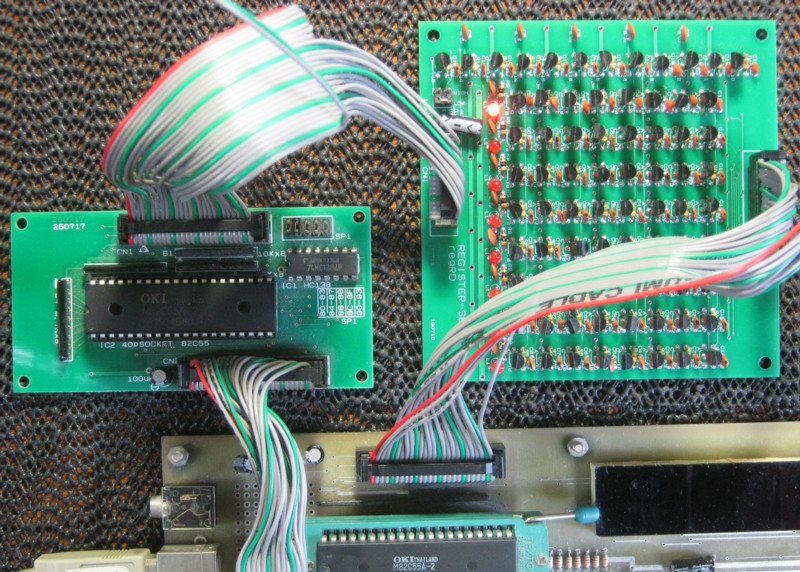

テストのために上の接続イメージ図のように接続しました。
短いですけれど今回はここまでです。
次回に続きます。
トランジスタでＣＰＵをつくろう！［第２２６回］
２０２０．４．２１ｕｐｌｏａｄ
