トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２３回］
●なんと５ｐＦ！
［第２１回］では２ＳＡ１０１５のベースに入れるスピードアップコンデンサとして最小１５ｐＦのセラミックコンデンサを使って動作テストを行ないました。
そんな小さな値なのにちゃんと利いてくれたことに心底驚きました。
それはそれで十分納得したのですが、人間というものはどうしようのないものでありまして、つい欲が出てきてしまいます。
１５ｐＦなどという小さなコンデンサでも利いたのだから、ひょっとするともっと小さい値でも利いてくれるかもしれないぞ。
うーむ。
そこを試してみたい…。
そういえば昔、確かどこかで１桁のセラミックコンデンサを見たことがあったような。
ふだん使わないような雑多なパーツ箱をひっくり返してさがしていましたら、５ｐＦのセラミックコンデンサが出てきました。
こいつで試してみたらどうなるだろうか。
ま、ものは試してありますから、さっそく１５ｐＦの代わりに、その５ｐＦを取り付けてテストをしてみました。
そうしましたら。
おお。
５ｐＦでも利くじゃありませんか。
なんとまあ、立派なものです。

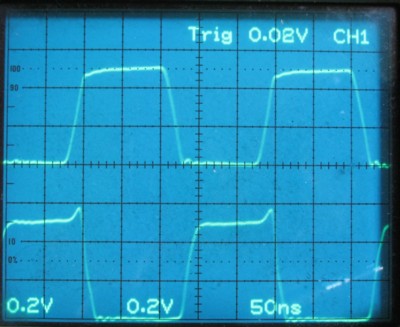

これは無負荷の状態での出力波形です。

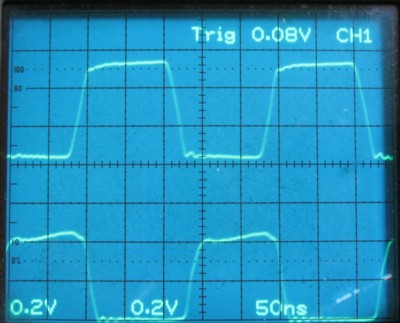

ＲＬ＝１ＫΩにしてみました。
うーん。
さすがにちょっとへこみますね。
Ｈ出力が４Ｖほどしか出ていません。

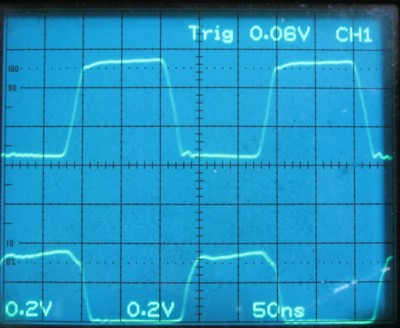

ＲＬ＝５１０Ωにしてみました。
うーん。
さらに苦しいですねえ。
Ｈ＝４Ｖを割ってしまっています。
まてよ？
はて、スピードアップコンデンサが出力電圧に関係したりするのかいな？
ああ、そうか。
ひょっとしたら。

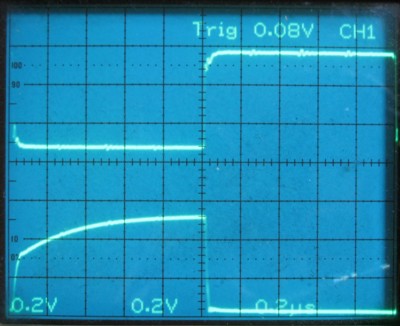

いままでテストのために入力しておりました４ＭＨｚのパルスの代わりに、５００ＫＨｚのパルスを入力してみました。
やっぱり。
さすがに５ｐＦでは容量が小さすぎて、途中で息切れしてしまっています。

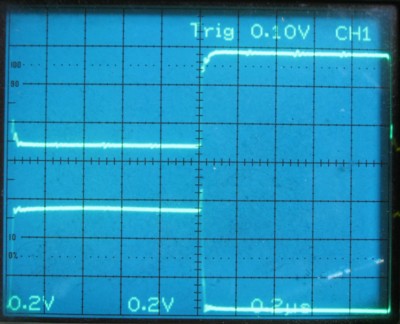

もとの１５ｐＦに戻しましたら、この通りしっかり利きました（ＲＬ＝５１０Ω）。
スピードアップコンデンサとしてはさすがに５ｐＦではちょっと容量不足で、やっぱり１５ｐＦは欲しいなあ、ということがあらためて確認できました。
実際の回路としましては、さらにちょっと余裕をみまして、２２ｐＦでいきたいと思います。
１５ｐＦは余り使うことのない値であるのに比べて、２２ｐＦならば水晶発振回路で普通に使っている値です。
できるだけ特殊なものを使うことを避けるという基本方針にも合っていますから、それでいくことにいたしましょう。
