トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２６１回］
●動作テスト（５）ＬＤ Ａ，ｄ、ＬＤ Ｂ，ｄ、ＡＤＤ Ａ，Ｂ、ＯＵＴ Ａ、ＨＬＴ（前回の続き）
今回も前回からの続きです。
前回はＡＤＤ Ａ，Ｂまで実行したところで終りました。

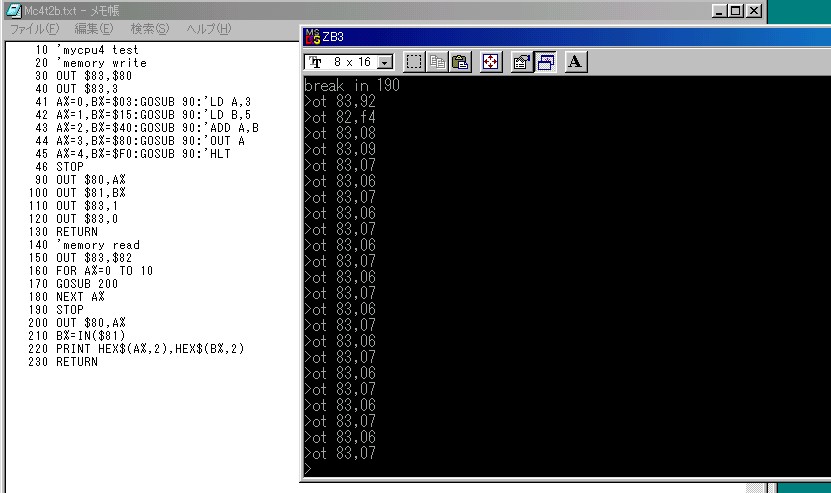

下はＺＢ３ＢＡＳＩＣのマシン語モニタコマンドでその次の４ステップ（１マシンクロック）を実行したところの画像です。
ＯＵＴ Ａ（マシン語コード１０００００００）の実行です。

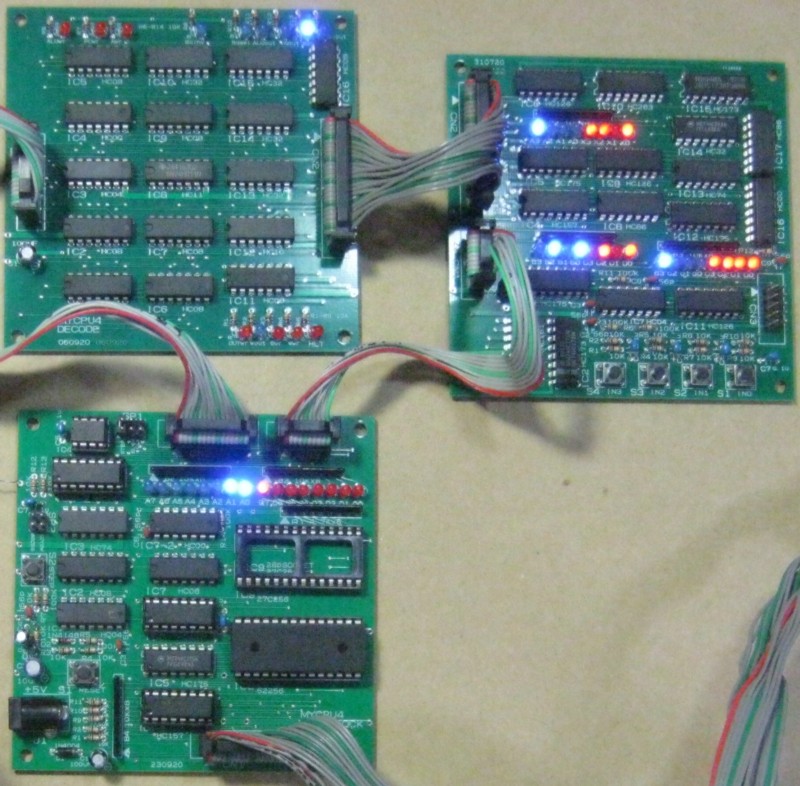

ＣＬＫ１の写真です。
左下のＲＡＭ／ＣＬＯＣＫ基板のアドレスＡ７〜Ａ０（青色ＬＥＤ）が０３（００００００１１）、データＤ７〜Ｄ０（赤色ＬＥＤ）は８０（１０００００００）になりました。
左上のＤＥＣＯＤＥ回路基板のＡｏｕｔ（青色ＬＥＤ）が点灯しています。
ＲＥＧＩＳＴＥＲ回路基板の内部バス（青色ＬＥＤ）にＡレジスタの値（１０００）が出力されています。
ＯＵＴ ＡもＣＬＫ１とＣＬＫ２の状態は同じなのでＣＬＫ２の写真は省略します。

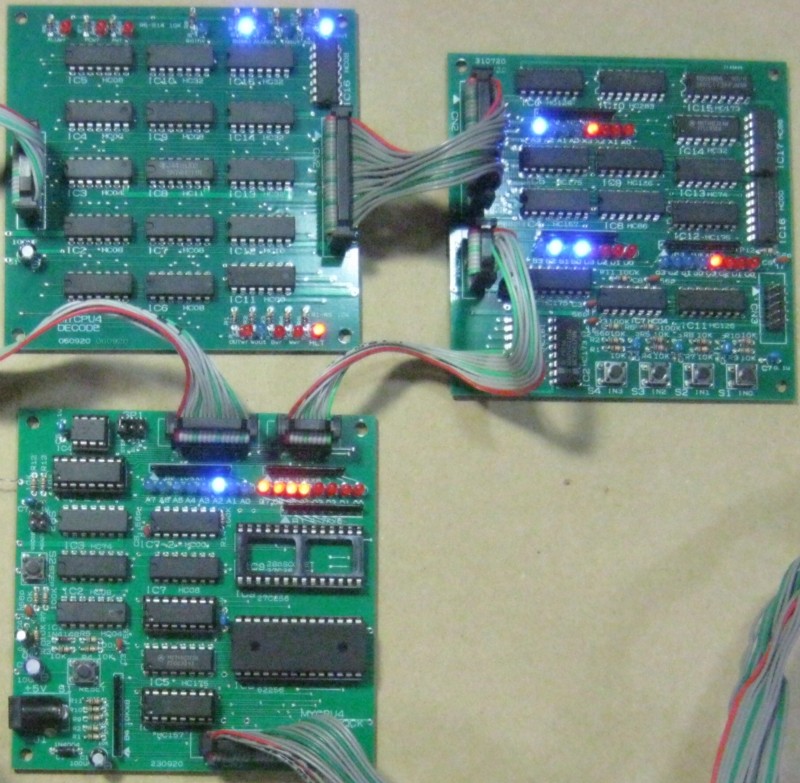

ＣＬＫ３の写真です。
ＤＥＣＯＤＥ回路基板の下部にあるＯＵＴｗｒ（赤色ＬＥＤ）が点灯しています。
ＯＵＴｗｒはＯＵＴレジスタ（外部出力レジスタ）に内部バスのデータをラッチする信号です。
ＯＵＴｗｒがＬのときにＬＥＤが点灯します。
ＯＵＴｗｒの上がりエッジでデータがラッチされ、外部に出力されます。
ＣＬＫ４の写真です。
ＯＵＴｗｒ（赤色ＬＥＤ）が消灯し右上のＲＥＧＩＳＴＥＲ回路基板のＯＵＴレジスタ（赤色ＬＥＤ）が１０００になって内部バスの値が書き込まれたことを示しています。

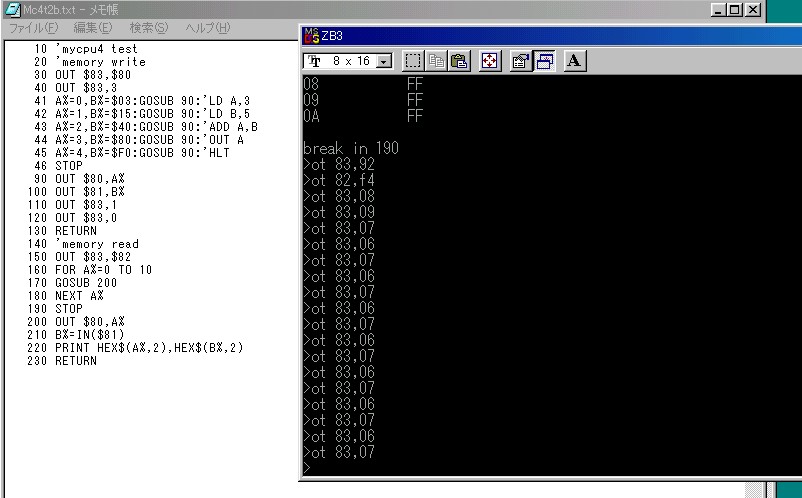

次の４ステップ（１マシンクロック）を実行しました。
最後のＨＬＴ（マシン語コード１１１１００００）の実行です。
ＣＬＫ１の写真です。
左下のＲＡＭ／ＣＬＯＣＫ基板のアドレスＡ７〜Ａ０（青色ＬＥＤ）が０４（０００００１００）になり、データＤ７〜Ｄ０（赤色ＬＥＤ）はＦ０（１１１１００００）になりました。
ＨＬＴ命令はレジスタ回路の動作には関係しないのですがデコードの関係で左上のデコード回路基板のＢｄｓｅｌ（青色ＬＥＤ）とＢｄｏｕｔ（青色ＬＥＤ）が点灯しています。
その結果右上のＲＥＧＩＳＴＥＲ回路基板のＢ／ｄ（赤色ＬＥＤ）と内部バス（青色ＬＥＤ）は外部データバスの下位４ビット（００００）と同じ値になるため全消灯しました。
ＡＬＵからはＡレジスタの値（１０００）とＢ／ｄの値（００００）の加算値（１０００）が出力されていますが他のレジスタには影響ありません。
ＨＬＴもＣＬＫ１とＣＬＫ２の状態は同じなのでＣＬＫ２の写真は省略します。
ＣＬＫ３の写真です。
左上のＤＥＣＯＤＥ基板下部のＨＬＴ（赤ＬＥＤ）が点灯しました。
ＨＬＴ命令が実行された結果ＰＣ（プログラムカウンタ）がロックされるためこれ以後はＣＬＫを変化させてもこの先には進みません。
ＨＬＴ命令ではＣＬＫ３のあとは状態は変化しないのでＣＬＫ４の写真は省略します。
以上でやっとＬＤ Ａ，ｄ、ＬＤ Ｂ，ｄ、ＡＤＤ Ａ，Ｂ、ＯＵＴ Ａ、ＨＬＴのテストが終りました。
トランジスタでＣＰＵをつくろう！［第２６１回］
２０２０．１１．９ｕｐｌｏａｄ
