トランジスタでCPUをつくろう!
トランジスタで8080をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんTK−80モニタを乗せて、それからBASIC、CP/Mを走らせましょう!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


[第267回]



●動作テスト(10)OUT d、IN A、JMP d

今回はOUT命令で残っていたOUT dのテストとIN A、JMP dのテストを行ないます。

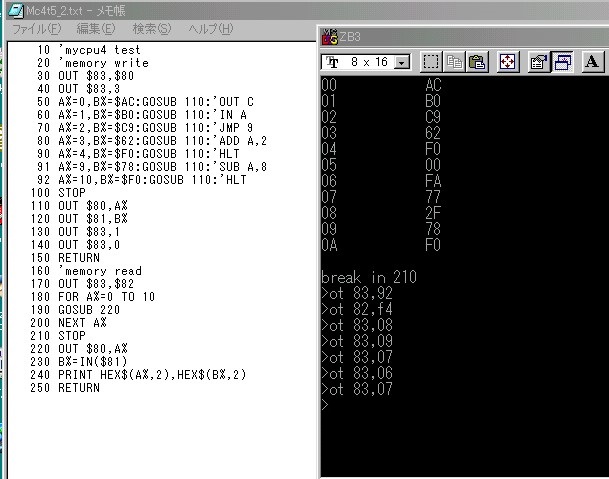

OUT Cを実行しました。

OUT CのCLK4まで実行しました。
OUT Cの”C”はレジスタ名ではなくて定数の”1100”です。
MYCPU4のレジスタはA、B、W以外にはありません。

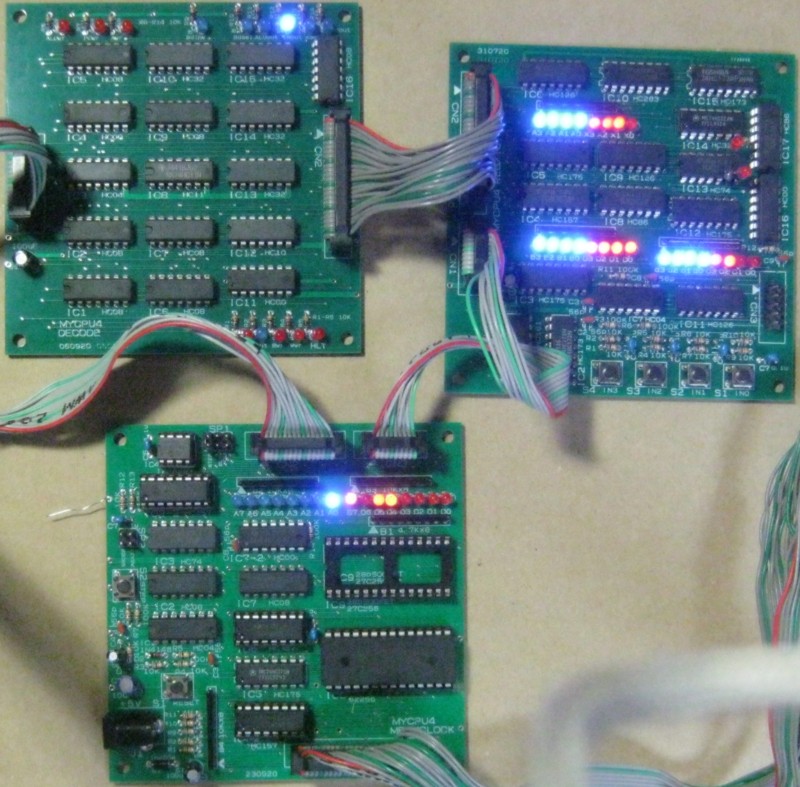

OUT CのCLK1の写真です。

写真左上のDECODE基板のBdsel(青色LED)が点灯しました。
Bdselが点灯すると外部データが選択され、消灯するとBレジスタが選択されます。
Bdoutも点灯しています。
写真右上のREGISTER基板のB/d(D3〜D0)に外部データの値(1100)が出力されています。
内部バスにも1100が出力されています。

OUT CのCLK2はCLK1と同じで変化しませんから写真は省略します。

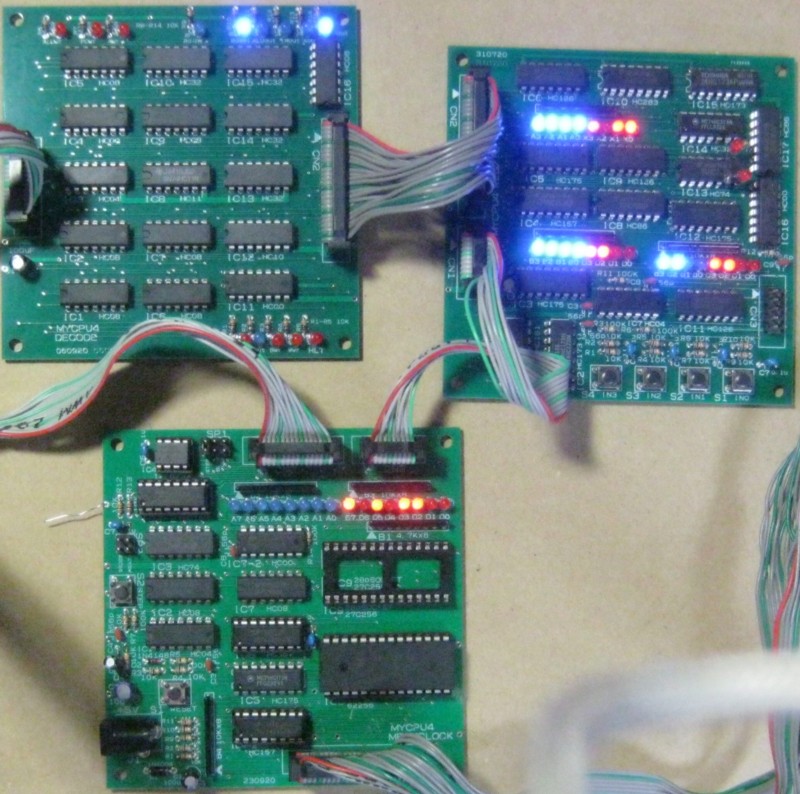

OUT CのCLK3の写真です。

写真左上のDECODE基板のOUTwr(赤色LED)が点灯しました。

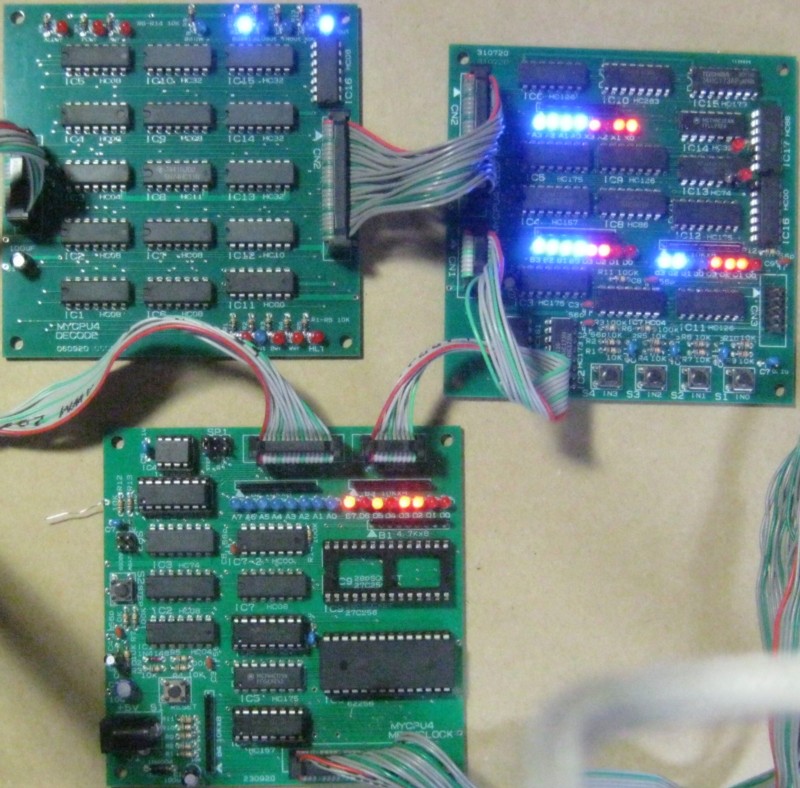

OUT CのCLK4の写真です。

OUTwrが消灯しました。
出力ポートO3〜O0(赤色LED)に内部バスの値(1100)が出力されLEDがそのように点灯しました。

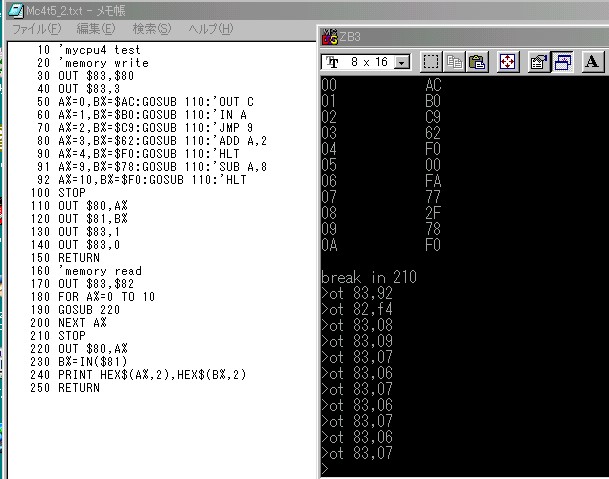

IN Aを実行しました。

IN AのCLK4まで実行しました。

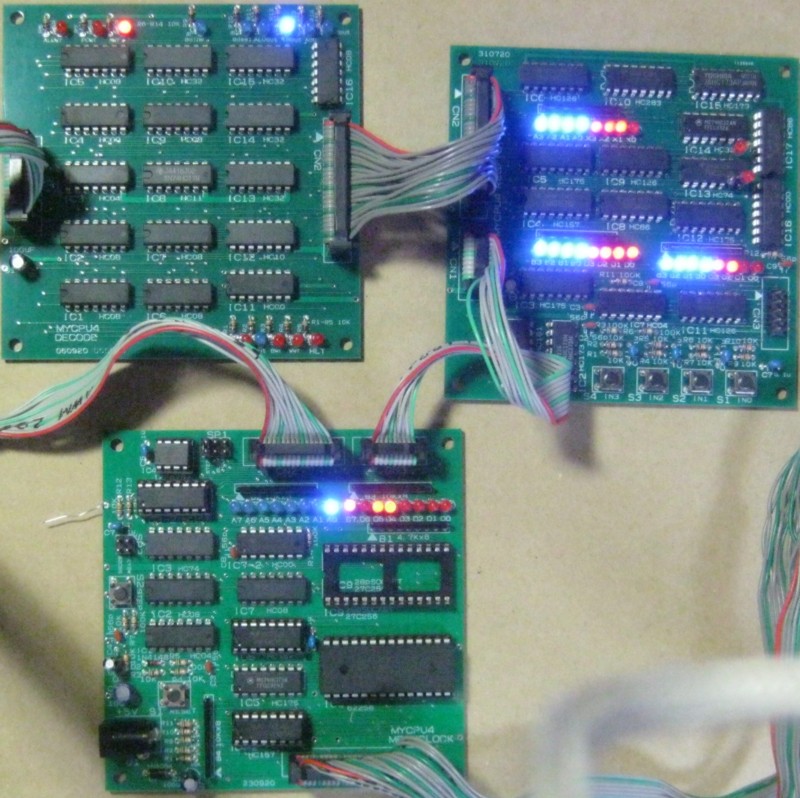

IN AのCLK1の写真です。

あれ?
ちょっと何か違和感が…。

IN AのCLK3の写真です。

AwrとINoutが点灯しました。
あ。
そうでした。
やっと気が付きました。
IN A命令はINポートからデータを入力する命令でした。
外部入力コネクタからデータを入力するかINポート用のPUSH SWを押さなければ何も入力されません。
INポートはプルアップしてあるため何も入力しない場合にはF(1111)が入力されます。
IN A命令についてはテストのやり直しです。

本日は時間がありません。
説明の途中ですが、この続きは次回にいたします。

トランジスタでCPUをつくろう![第267回]
