トランジスタでCPUをつくろう!
トランジスタで8080をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんTK−80モニタを乗せて、それからBASIC、CP/Mを走らせましょう!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


[第294回]



●HCMOSIC版4ビットCPU「MYCPU4」組立キット発売のお知らせ

大変長い間お待たせいたしました。
やっと発売開始のご案内までこぎつけました。

「MYCPU4」につきましては[第248回]〜前回([第293回])までの間でハード、ソフトの両面から説明をしてきましたので、どういうものかはなんとかご理解いただけたのではと思っております。
もし不明な点などがありましたらメールにてお問い合わせください。

キットの内容です。
以下の4点の回路基板から構成されています。
1)レジスタ回路基板
2)命令デコード回路基板
3)MEM/CLOCK回路基板
4)スイッチ入力回路基板
それぞれ10cm角の両面スルーホール基板とそれに実装する必要パーツ一式が含まれます。
ただし前回までで説明してきました27C256ROMはキットには含まれません。
必要な場合には別途27C256WRITERとともにご購入願います。
3)には62256RAMとクロック発生プログラム書込済みのPIC12F629が含まれます。
各基板の完成写真が[第248回]にありますのでご参照ください。
上記の各基板を接続するためのフラットケーブル、および単独動作に必要な+5V電源もキットに含まれます。
[第248回]の写真はその時点の試作基板です。
その後の回に書きましたようにいくつかの追加変更を行ないました。
皆様のお手元にお届けする基板は現時点での最新の基板ですので、[第248回]の写真とは一部異なっています。

というように書いてそれだけでスルーするつもりだったのですが、やっぱり手抜きはよくありませんですね。
「最新の基板」の写真を撮りましたので見ていただくことにいたしました。

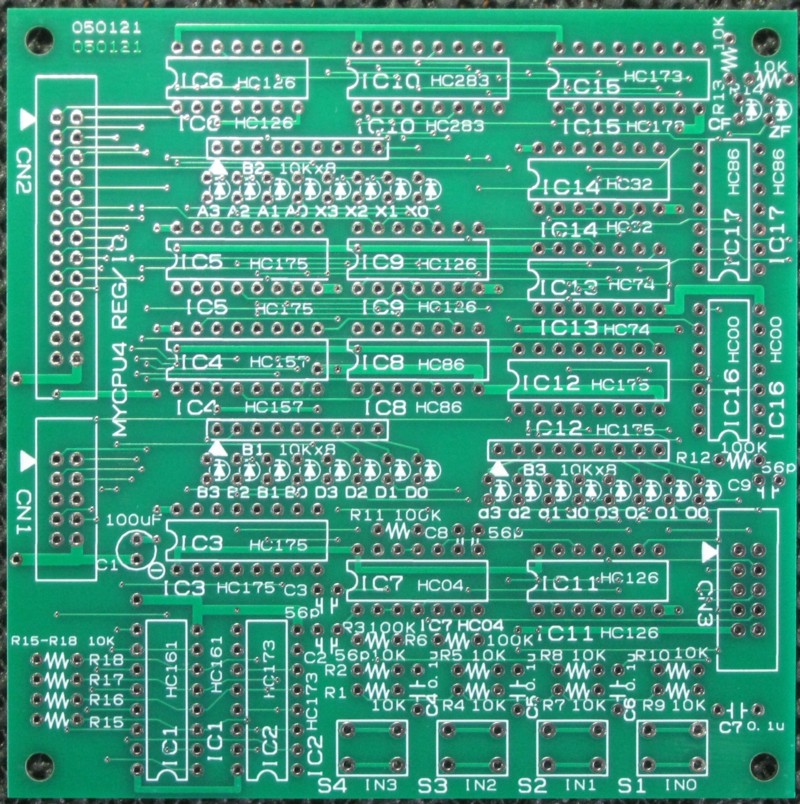

レジスタ回路基板(部品面)です。

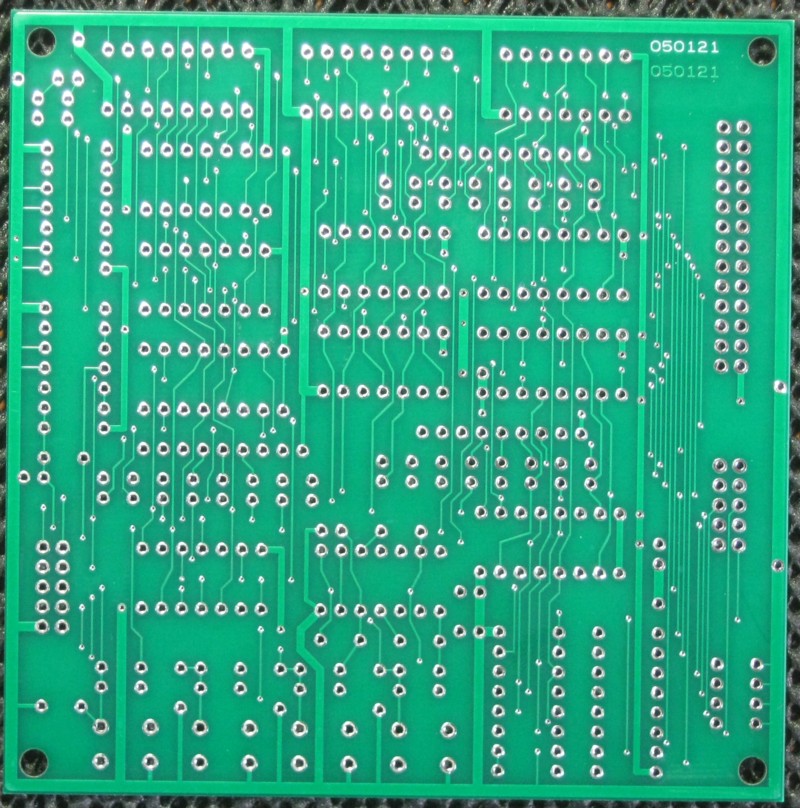

レジスタ回路基板(ハンダ面)です。

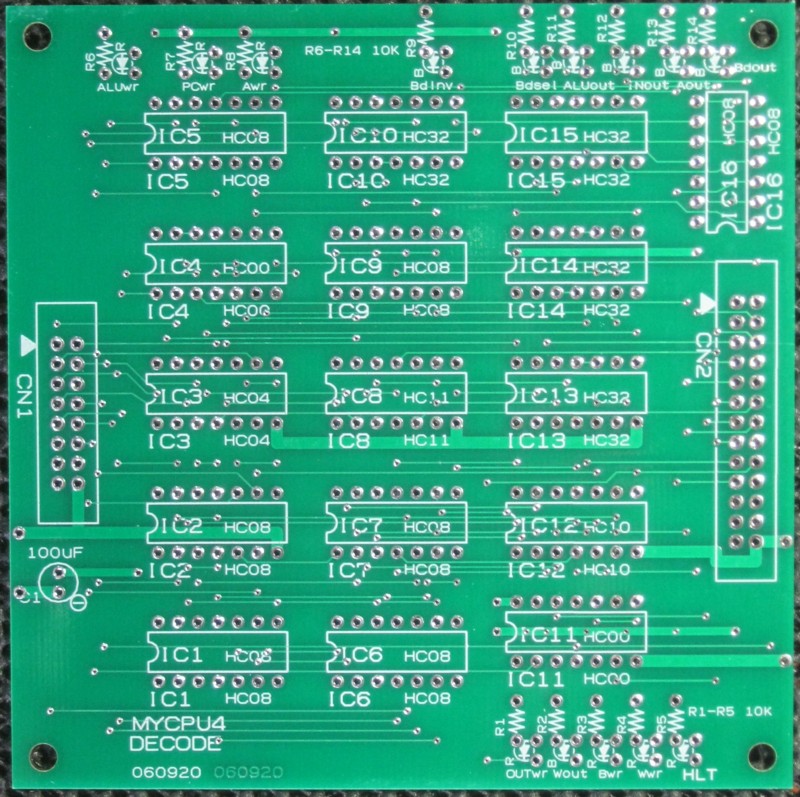

命令デコード回路基板(部品面)です。

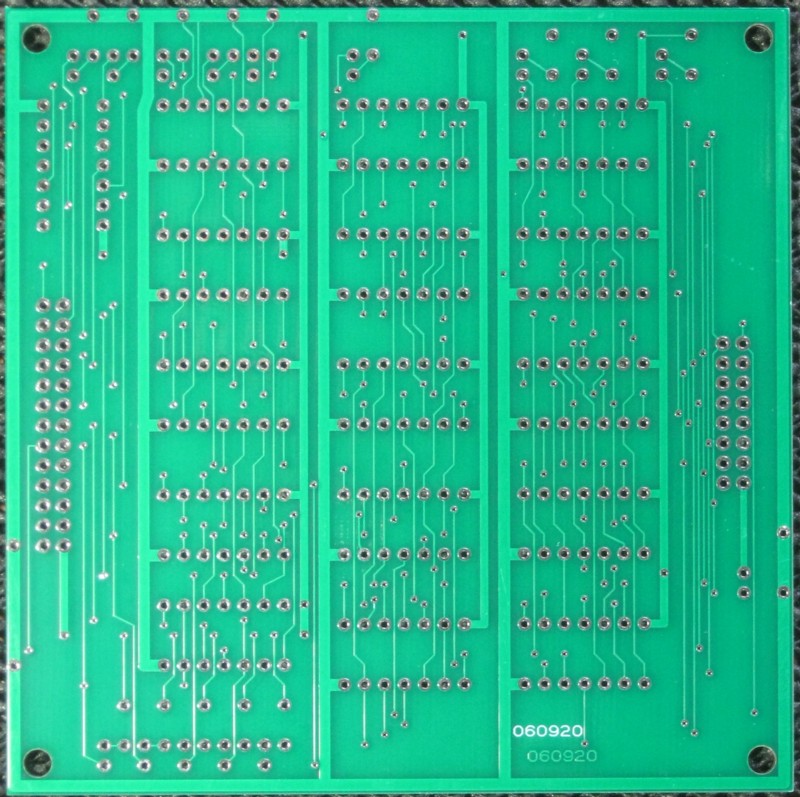

命令デコード回路基板(ハンダ面)です。

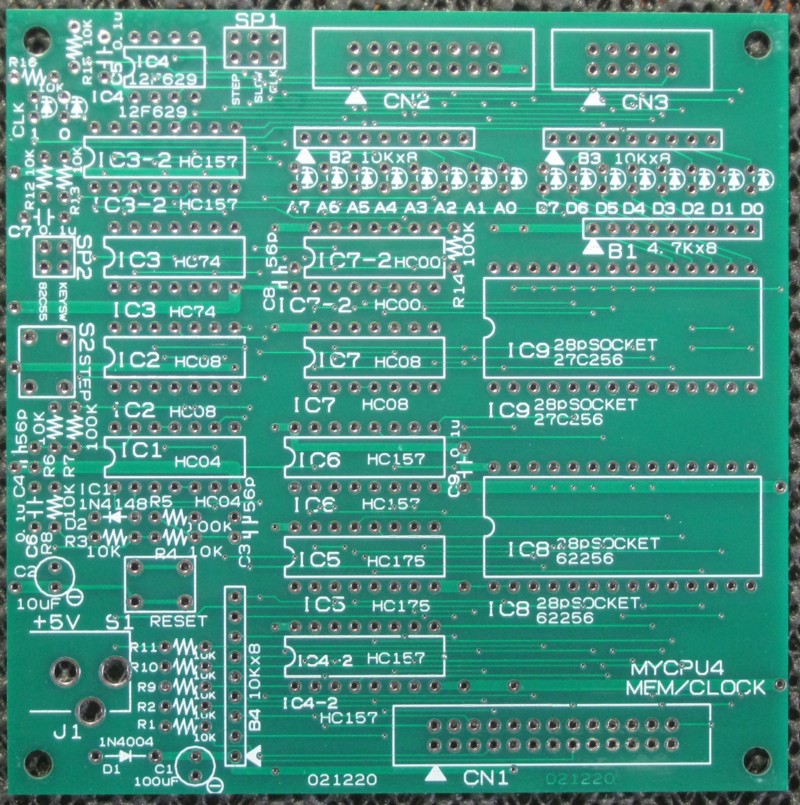

MEM/CLOCK回路基板(部品面)です。

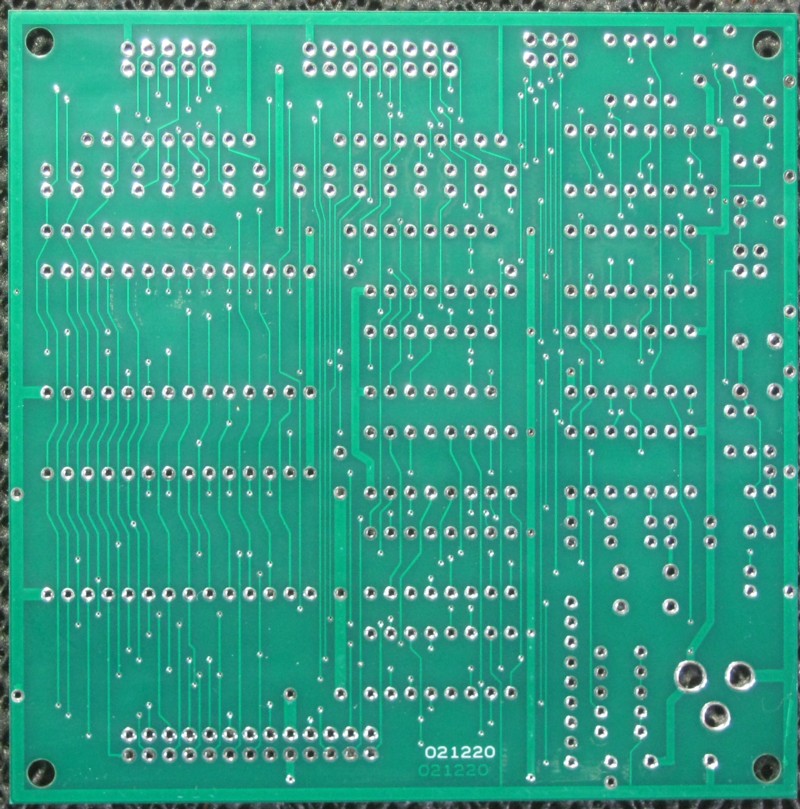

MEM/CLOCK回路基板(ハンダ面)です。

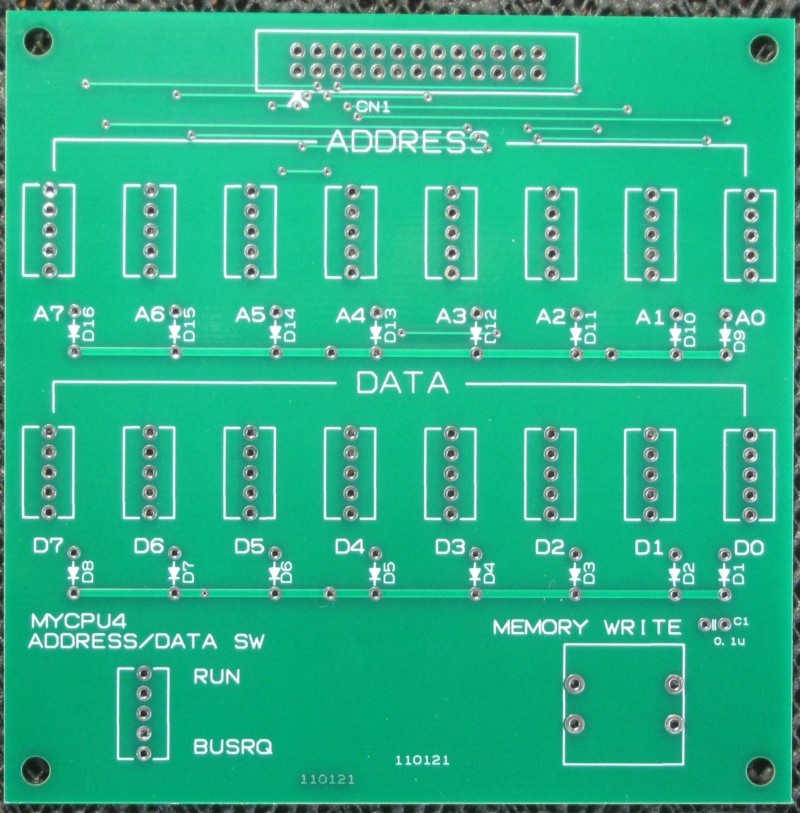

スイッチ入力回路基板(部品面)です。

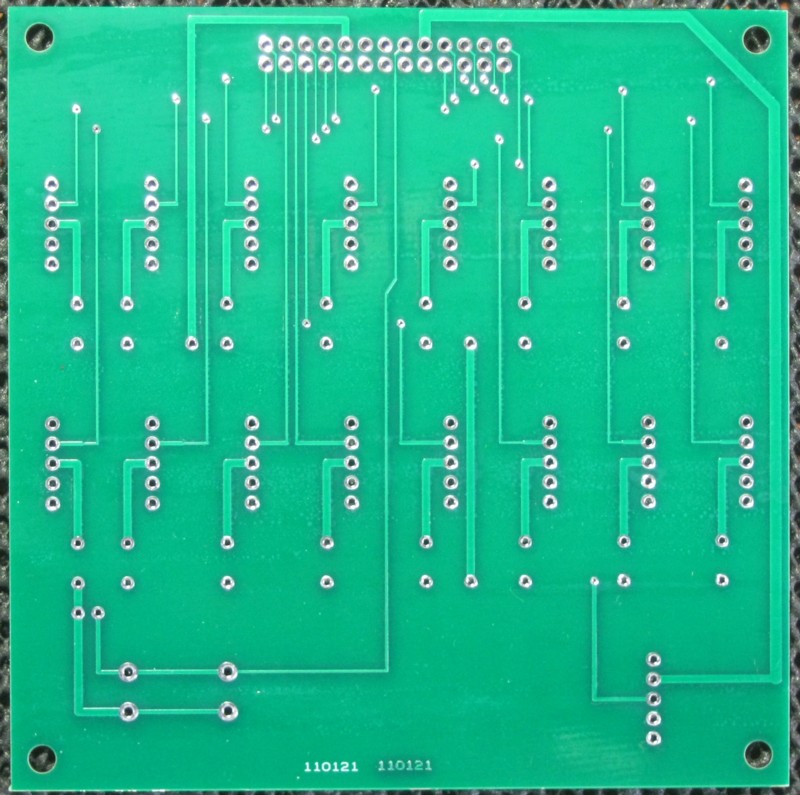

スイッチ入力回路基板(ハンダ面)です。


ついでに最新版の完成品の写真も撮ってしまいました。
レジスタ回路基板です。

今気が付きました。
この基板は最新版のひとつ前の基板でした。
最新版では基板左下にプルダウン抵抗が4本ついています。

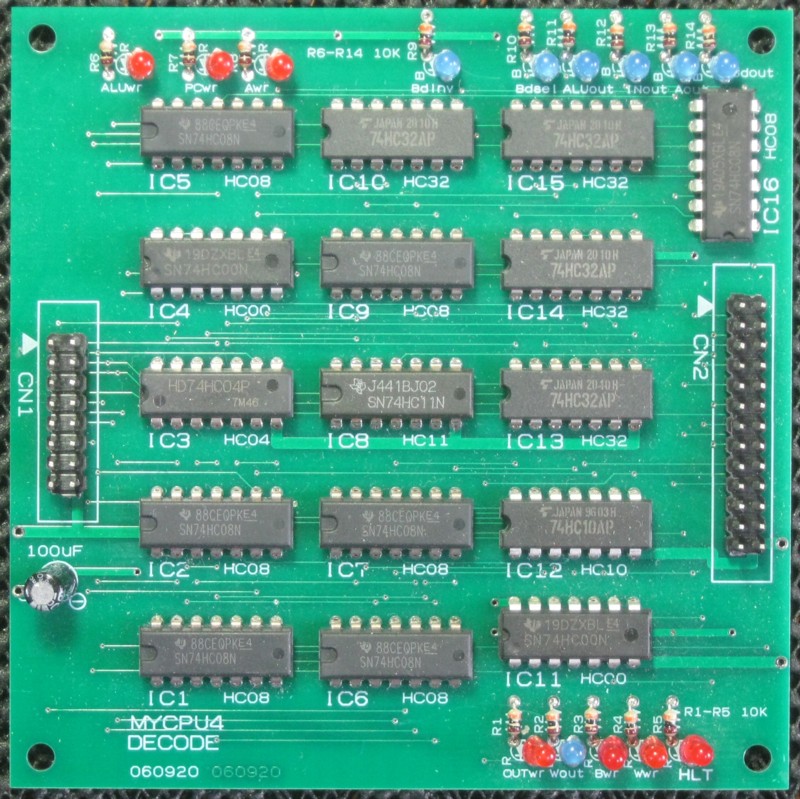

命令デコード回路基板です。

この基板だけは[第248回]の試作から変わっていません。
試作のため16pinと26pinのフラットケーブル用コネクタとしてBOXなしのストレートヘッダーを取り付けていますが、製品版のキットではそのほかの基板と同様BOXヘッダーを使います。

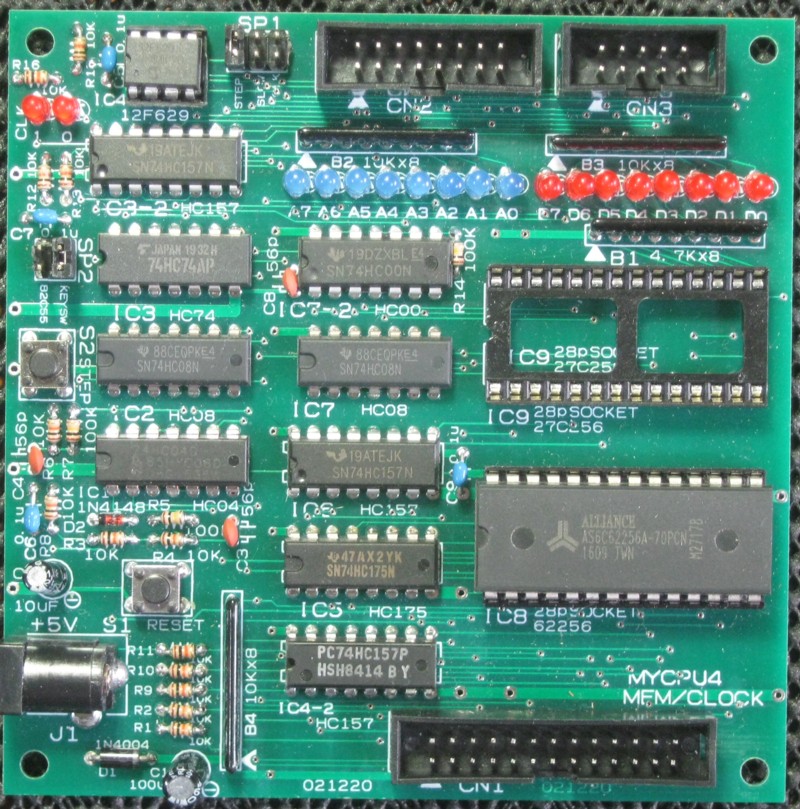

MEM/CLOCK回路基板です。

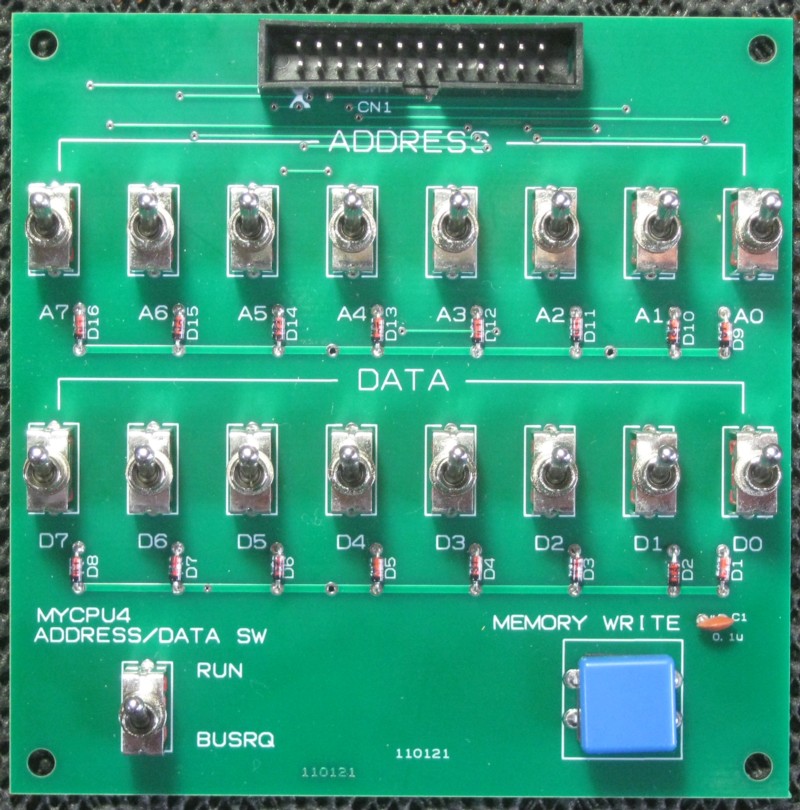

スイッチ入力回路基板です。


キットの説明の続きです。
今までの回で動作テストのために作成したプログラムもCDROMに収録してキットに含めるつもりです。
テストプログラムは各回で使ったものをそのまま収録しますので、その多くはZB3BASICプログラムです。
各回で説明しています通り、そのBASICプログラムを実行するにはND80Z3.5またはND8080等ZB3BASICが実行できて82C55を内蔵しているか増設している当社マイコンボードが必要です。
上記マイコンボードがない場合でもBASICプログラムのリストとその回の説明を参考にして命令コードをスイッチ操作でRAMに書き込むことでテストプログラムを実行することは可能です。

[HCMOSIC版4ビットCPU「MYCPU4」組立キット]の価格です。
価格14000円(税込価格15400円)(送料サービス)

[HCMOSIC版4ビットCPU「MYCPU4」完成品]の価格です。
価格18000円(税込価格19800円)(送料サービス)

組立説明書、取扱説明書もこれから作成に取り掛かります。
実際に皆様のお手元にお届けできますまでにはまだ3〜4週間はかかりそうです。
またパーツについても十分な数を用意しているわけではありません。
基本的にはご注文、お振込みをいただいてからパーツの手配をすることになります。
パーツによっては入荷までに時間がかかるものもあります。
お待たせして申し訳ありませんが何卒ご了承いただきますようお願いいたします。

●ご注文の方法

ご注文はお名前、ご住所、電話番号、ご注文品名を明記の上メールにてお申し込みください。
こちらのメールアドレスにお願いいたします。 thisida@alles.or.jp
折り返しおおよその納期と、念のためお振込みいただく金額をメールにてお知らせしますので、ご確認いただいてから下記要領にてお振込み願います。
ご送金は下記ゆうちょ銀行郵便振替口座宛てにお願いいたします。

郵便振替口座 00810−0−45961 (有)中日電工

代金引換等は取り扱っておりませんのでご了承願います。
ご入金いただいた時点で、正式にご注文をお受けしたことと致します。

なお、できるだけはやくお手元にお届けできるようにするため、ご送金いただきましたらお手数ですが、その旨メールにてお知らせいただきますようお願いいたします。
商品は宅配便にて発送しますので、正確なお届け先ご住所(マンション等の場合には建物名、号棟、号室も明記願います)及び連絡先電話番号もメールにてお知らせください。

●ゆうちょダイレクトに口座をお持ちの場合は、
送金先記号 00810
番号 45961
と入力していただきますと、口座名として(有)中日電工と表示されます。

●郵便局のATMからお振込みいただく場合は、
記号 008100 (振込完了後に印刷される明細票には、00810−0と表記されます)
番号 45961
送金額 〇〇〇〇〇
と入力していただきますと、ATM画面に上記入力データとともに
受取人名 ユウゲンカイシャ チュウニチ デンコウ
が表示されます。
(ATMを使ってご送金いただいたお客様から教えていただきました)

●一般の銀行からご送金いただく場合は、
銀行名「ゆうちょ銀行」(金融機関種別は「銀行」ではなくて「その他」になっている場合があります)
支店名は「O八九(ゼロハチク)」
口座種別は「当座預金」
口座番号は「45961」
口座名「ユウゲンカイシヤ チユウニチ デンコウ」
と指定してください。
