トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第３０回］
●Ａ１０１５ＮＡＮＤ回路（２）
前回はＢＳ２５０の代わりに２ＳＡ１０１５を使ったＮＡＮＤ回路にさらに工夫を加えて、２ＳＡ１０１５を１個だけにした回路を考えました。
下にその回路を再掲いたします。

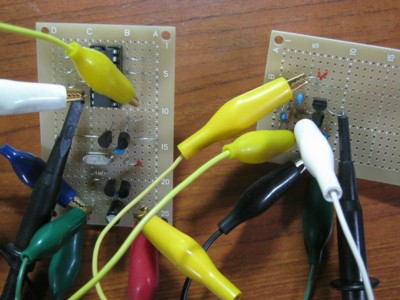

下は前回お見せしたジャノ目基板に組んだ試作回路（右側）にクロック信号を入力してテスト中の写真です。
ちょいとものものしい雰囲気ですね。

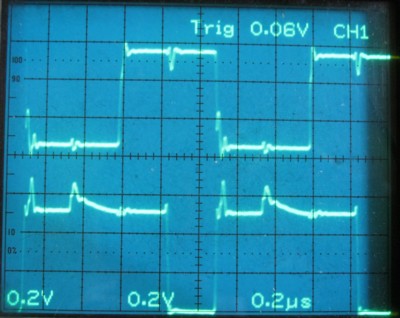

下の写真は今回試作したＮＡＮＤ回路の２つの入力端子に入力したパルス信号です。
上（ＣＨ１）が１ＭＨｚで下（ＣＨ２）が２ＭＨｚです。
２つのクロック信号がともにＨのときだけ、ＮＡＮＤゲートの出力がＬになるはずです。
この写真では下側（ＣＨ２）の２ＭＨｚ信号のＨパルスは４つ見えています。
そのうち上側（ＣＨ１）のＨパルスと重なるのは左から数えて２番目と４番目のパルスです。
それでは実際にＮＡＮＤゲートの出力を見てみましょう。

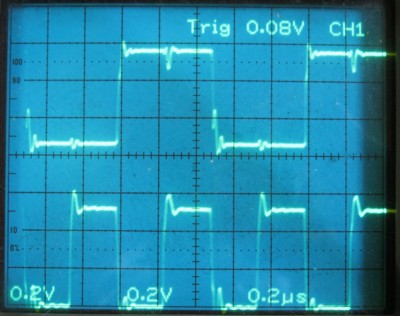

下側（ＣＨ２）にＮＡＮＤゲートの出力を入れました。
おお。
ちゃんとそのようになっています。
２ＳＡ１０１５を１個にしても、ちゃんと正しくＮＡＮＤゲートとして機能してくれました。
オーバーシュートしているところがあります。
出力になにも負荷をつないでいませんから、おそらくコンデンサの影響がそのまま出ているのでは、と思います。

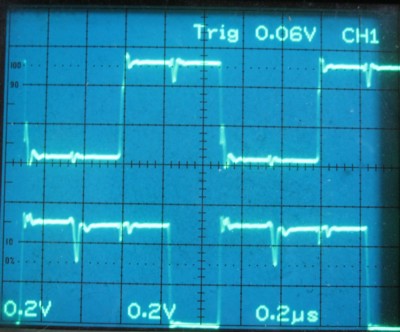

念のため出力に負荷抵抗（ＲＬ）として１ＫΩをつないでみました。
オーバーシュートはなくなりましたが、Ｈの途中に切れ込みが見えるようになりました。
本当はここに切れ込みはないはずなので、ここは何が原因かちょっと調べてみる必要がありそうです。
あ。
そういうことだったか…。
切れ込みの原因がわかったように思います。
Ａ１０１５が１個でいけると思ったのですが…。
どうやらぬか喜びだったようです。
本日は時間がありません。
この切れ込みの原因は何なのか、そしてそれをなくすにはどうすればよいのか、それにつきましては次回に説明することにいたします。
アナログ回路にご経験がおありで、このところ書いてきましたあたりをお読みいただいておりましたら、この切れ込みの原因はお分かりのことと思います。
