［第３３２回］
●トランジスタロジック回路組立キットＴＲ１０＋２７＋３２
前回に続いて１枚のプリント基板にロジック回路を１回路ずつ搭載した組立キットの紹介です。
今回はＴＲ１０とＴＲ２７とＴＲ３２を搭載したプリント基板です。
ＴＲ１０は［第２４２回］、［第３０６回］、［第３２２回］
ＴＲ２７は［第２４３回］、［第３０７回］、［第３２３回］
ＴＲ３２は［第２４４回］、［第３０８回］、［第３２４回］
を参照願います。

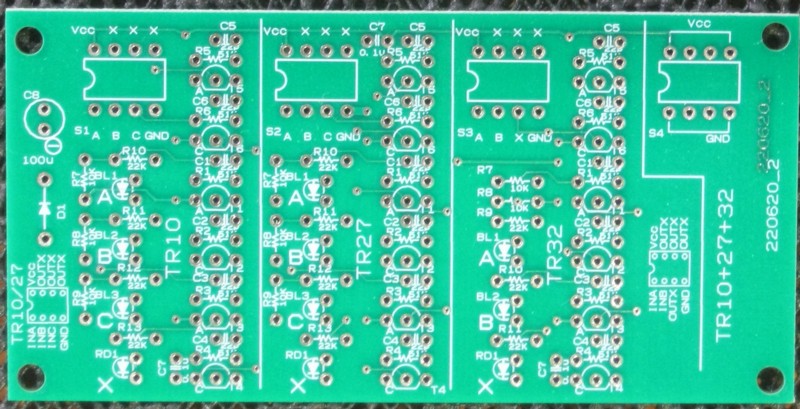

こちらがＴＲ１０＋２７＋３２のプリント基板（部品面）です。
ＴＲ１０、ＴＲ２７の各回路及び動作はそれぞれ１枚のプリント基板に３回路を実装したＴＲ１０組立キット、ＴＲ２７組立キットと全く同じです。
またＴＲ３２の回路及び動作は１枚のプリント基板に４回路を実装したＴＲ３２組立キットと全く同じです。
昨年の内に製作してしまった基板ですのでプルアップ抵抗（ＴＲ１０とＴＲ２７はＲ７、Ｒ８、Ｒ９、ＴＲ３２はＲ７、Ｒ８）の抵抗の表記が１０ＫΩになっています。
ここには４．７ＫΩを実装します。

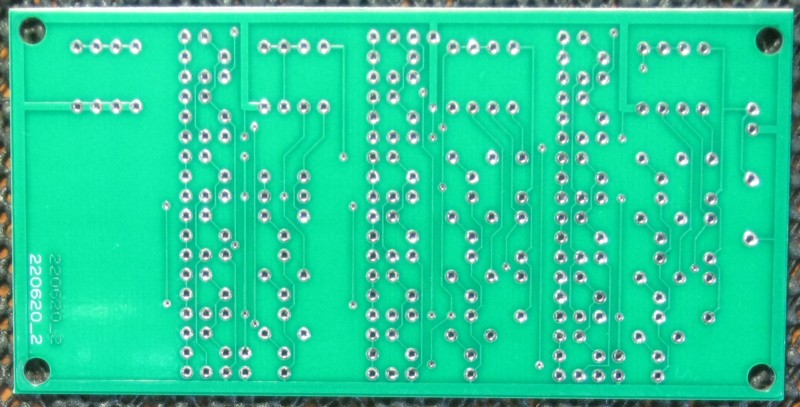

こちらはハンダ面です。
部品を実装しました。

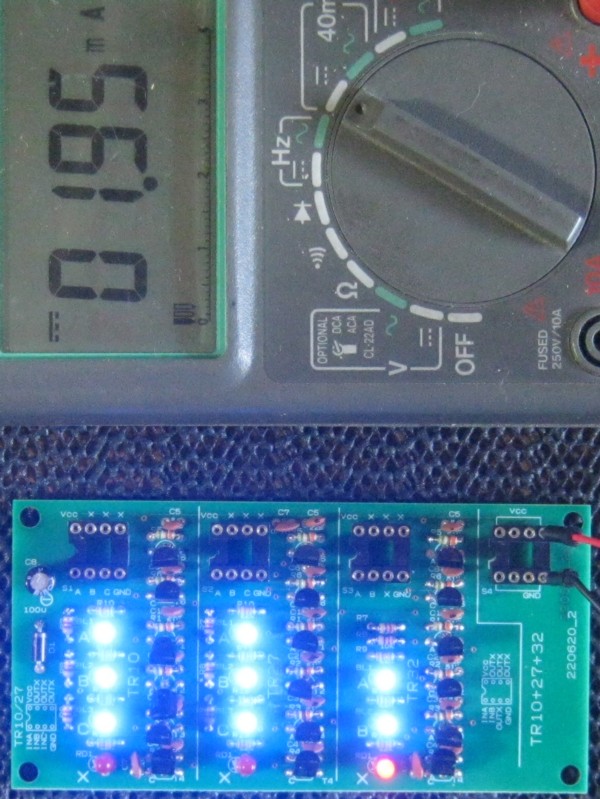

入力になにもつながないで電源（単三乾電池３本、実測値４．６Ｖ）を接続しました。
基板全体の消費電流は１．９５ｍＡです。
プルアップ抵抗がついているため１が入力された状態になります。
ＴＲ１０とＴＲ２７はＡ入力もＢ入力もＣ入力も１なので出力は０になります（出力用の赤色ＬＥＤは消灯しています）。
ＴＲ３２は２入力ＯＲなので出力は１になります（出力用の赤色ＬＥＤは点灯しています）。

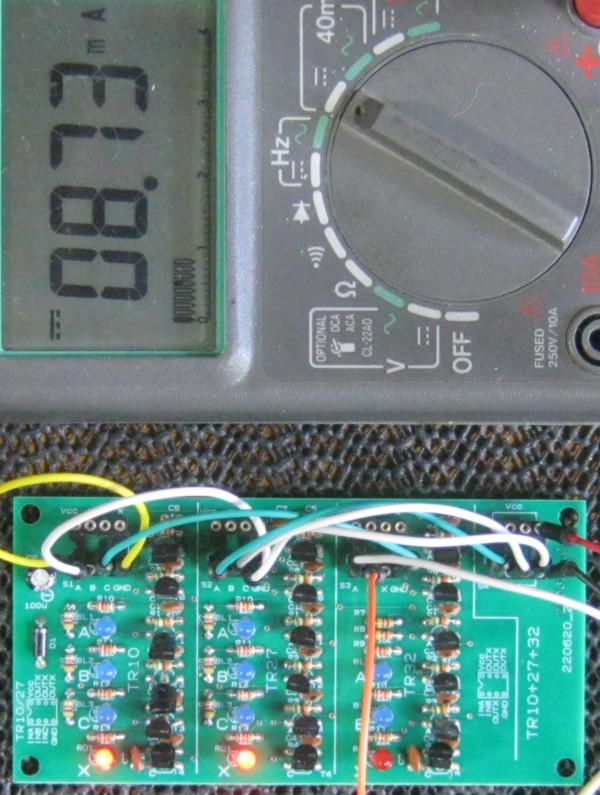

全部の入力をＧＮＤにつなぎました。
０００の入力です（ＴＲ３２は００の入力です）。
全ての入力が０なのでＴＲ１０とＴＲ２７の出力は１になります（出力用の赤色ＬＥＤは点灯しています）。
ＴＲ３２の出力は０になります（出力用の赤色ＬＥＤは消灯しています）。
入力回路のプルアップ抵抗（４．７ＫΩ）がＧＮＤに接続されるため４．７ＫΩに約１ｍＡの電流が流れます。
入力Ａ、Ｂ、Ｃが合わせて８回路あるので、基板全体では約８ｍＡの電流が流れます。

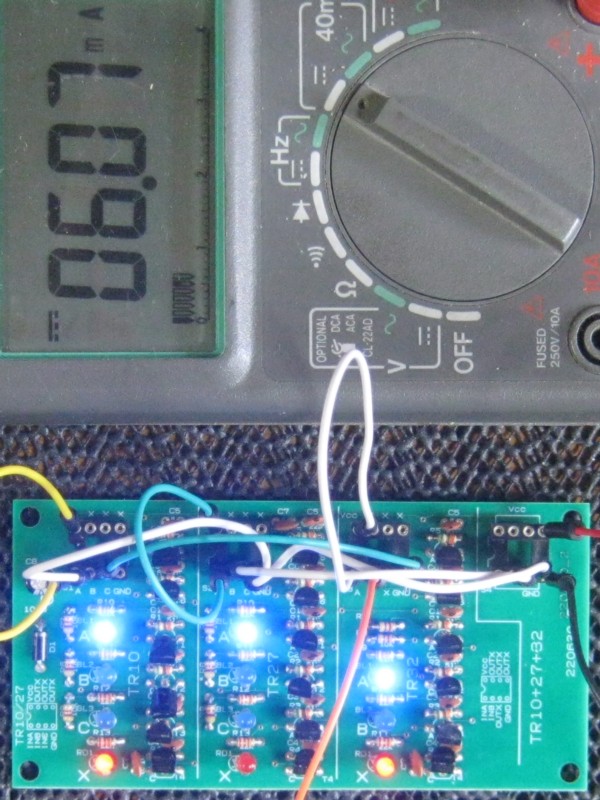

Ａを４．６Ｖにつなぎ、Ｂ、ＣをＧＮＤにつなぎました。
００１の入力です（ＴＲ３２は０１の入力です）。
３入力のうち１入力が１で残りの２入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。
ＴＲ３２は２入力のうちの片方が１なので出力は１になります。

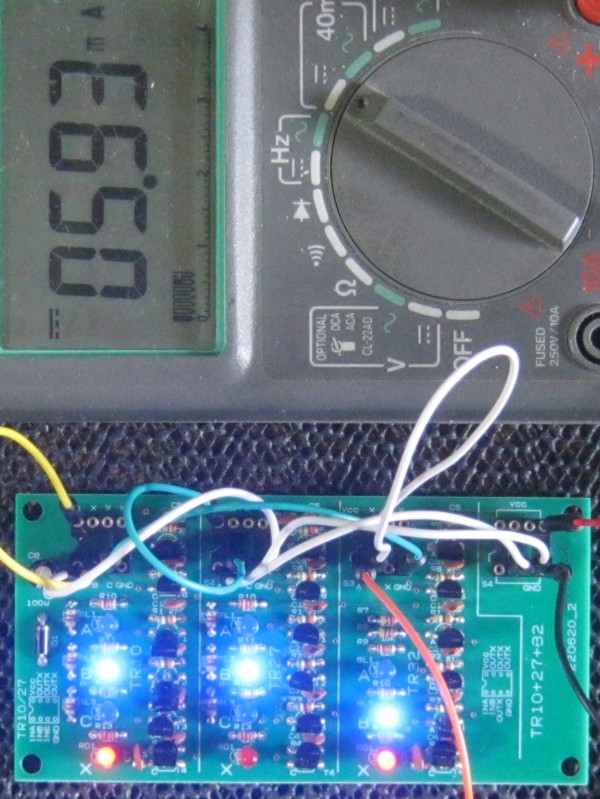

Ｂを４．６Ｖにつなぎ、Ａ、ＣをＧＮＤにつなぎました。
０１０の入力です（ＴＲ３２は１０の入力です）。
３入力のうち１入力が１で残りの２入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。
ＴＲ３２は２入力のうちの片方が１なので出力は１になります。

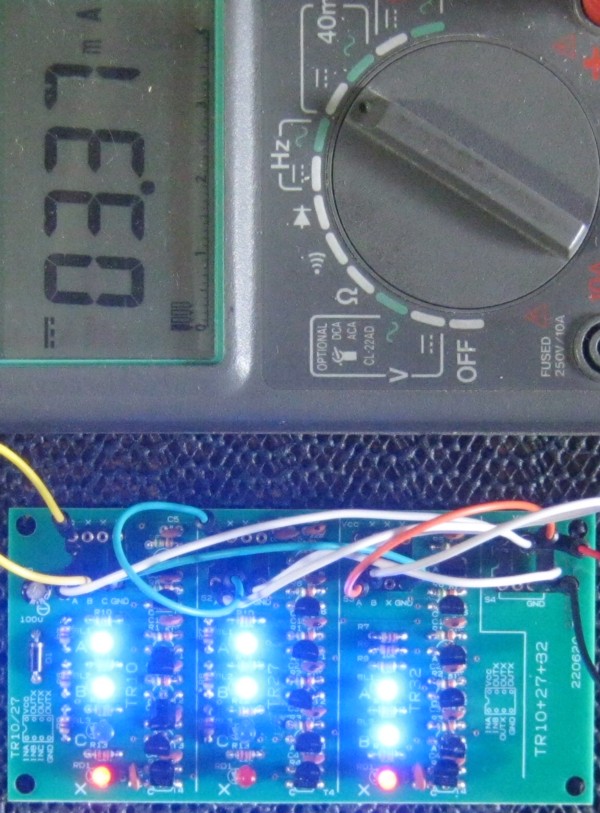

Ａ、Ｂを４．６Ｖにつなぎ、ＣをＧＮＤにつなぎました。
０１１の入力です（ＴＲ３２は１１の入力です）。
３入力のうち２入力が１で残りの入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。
ＴＲ３２は２入力が１なので出力は１になります。
ＴＲ３２は入力がＡ、Ｂの２回路だけですから、以下のテストでもここでテストしたＡ＝１、Ｂ＝１のままです。

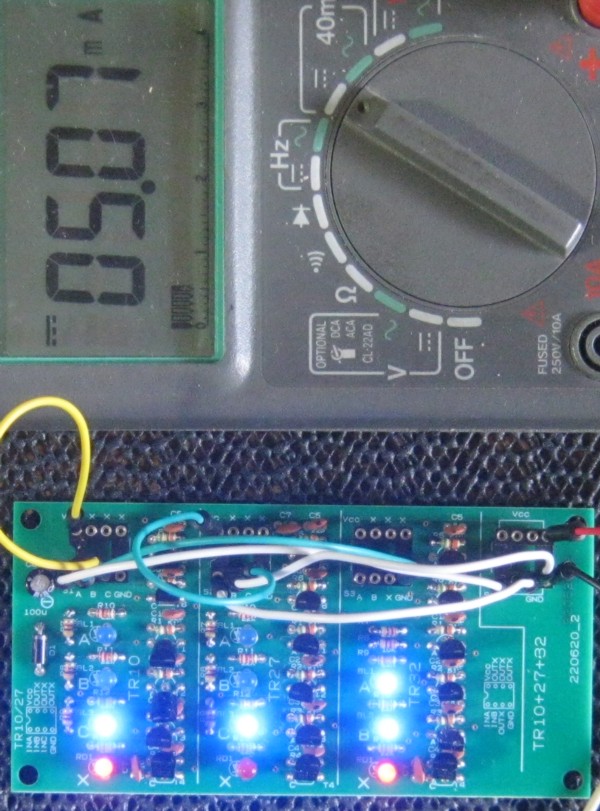

Ｃを４．６Ｖにつなぎ、Ａ、ＢをＧＮＤにつなぎました。
１００の入力です。
３入力のうち１入力が１で残りの入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。

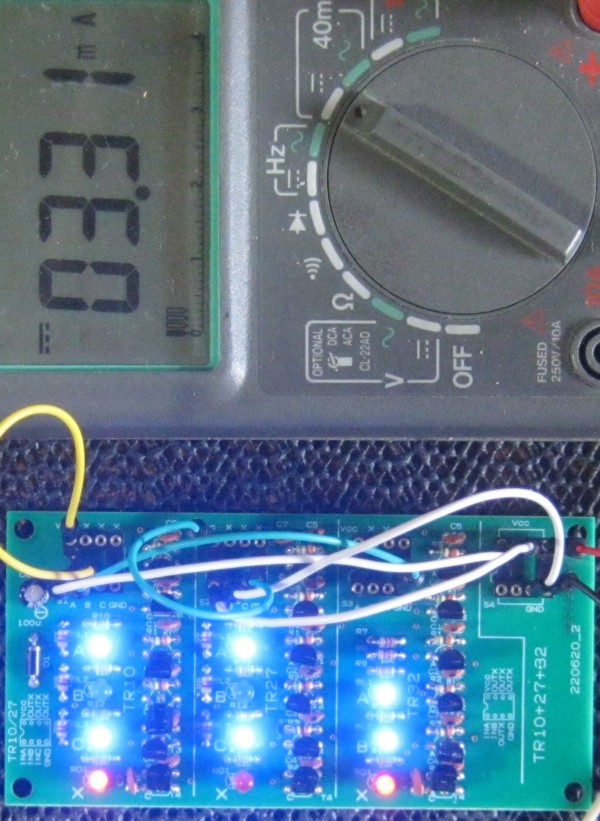

Ａ、Ｃを４．６Ｖにつなぎ、ＢをＧＮＤにつなぎました。
１０１の入力です。
３入力のうち２入力が１で残りの入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。

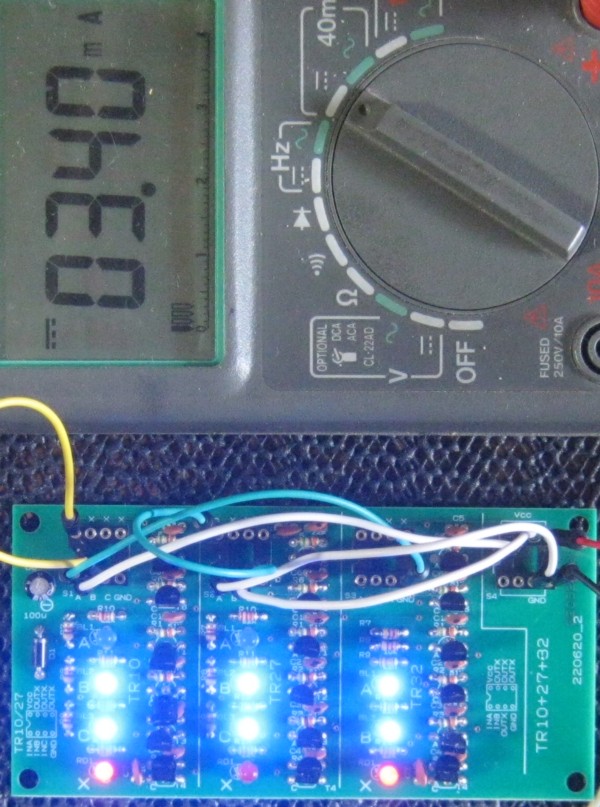

Ｂ、Ｃを４．６Ｖにつなぎ、ＡをＧＮＤにつなぎました。
１１０の入力です。
３入力のうち２入力が１で残りの入力が０なのでＴＲ１０の出力は１に、ＴＲ２７の出力は０になります。

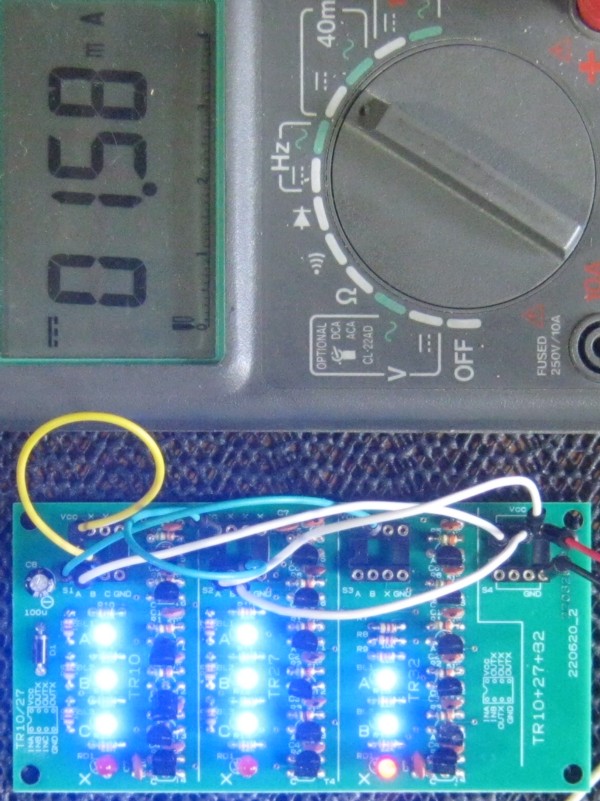

全部の入力を４．６Ｖにつなぎました。
１１１の入力です。
３入力の全てが１なのでＴＲ１０の出力もＴＲ２７の出力も０になります。
ＴＲ００組立キットと同様ＴＲ１０＋２７＋３２組立キットにも適当な長さのジャンパーケーブル１０本ほどが附属します（［第２９５回］参照）。
