トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第３５８回］
●７４ＨＣ１７５回路（Ｍクロック回路）をジャノメ基板で組みました
５日ぶりの更新になってしまいました。
［第３４９回］で発注したと書きました使い捨てのＰＣ（プログラムカウンタ）試作基板は基板メーカーのミスで遅れておりました（［第３５２回］）が数日前にやっと到着しました。
さっそくパーツを実装して動作テストにかかったのですが、色々思い違いとか考えが足りなかったことなどが災いして悪戦苦闘するはめになってしまいました。
とてもホームページを更新するだけのゆとりはありませんでした。
こういうご時勢ですので「さてはとうとうコロナで？」などとご心配された方もいらっしゃったかと思いますが、私はピンピンしておりますのでどうかご安心を。
それはともかくとしまして、そんな事情もあってホームページの更新がおろそかになってしまいましたので前回まで書いてきましたＭＹＣＰＵ８０ＴＲのためのクロック回路の説明も途中で止まってしまいました。
７４ＨＣ１７５を使ってジャノメ基板で試作回路をつくって動作テストをする、というところの途中です。
前回は７４ＨＣ１７５を使ってＴクロック回路を試作してその動作確認をしました。
そこまでできましたので今回はＴクロックの上位のＭクロックについても同じように７４ＨＣ１７５をジャノメ基板に組むことにしました。
その回路図は［第３５６回］でお見せしました。
途中でお休みしたためにもう何日も前のことになってしまいました。

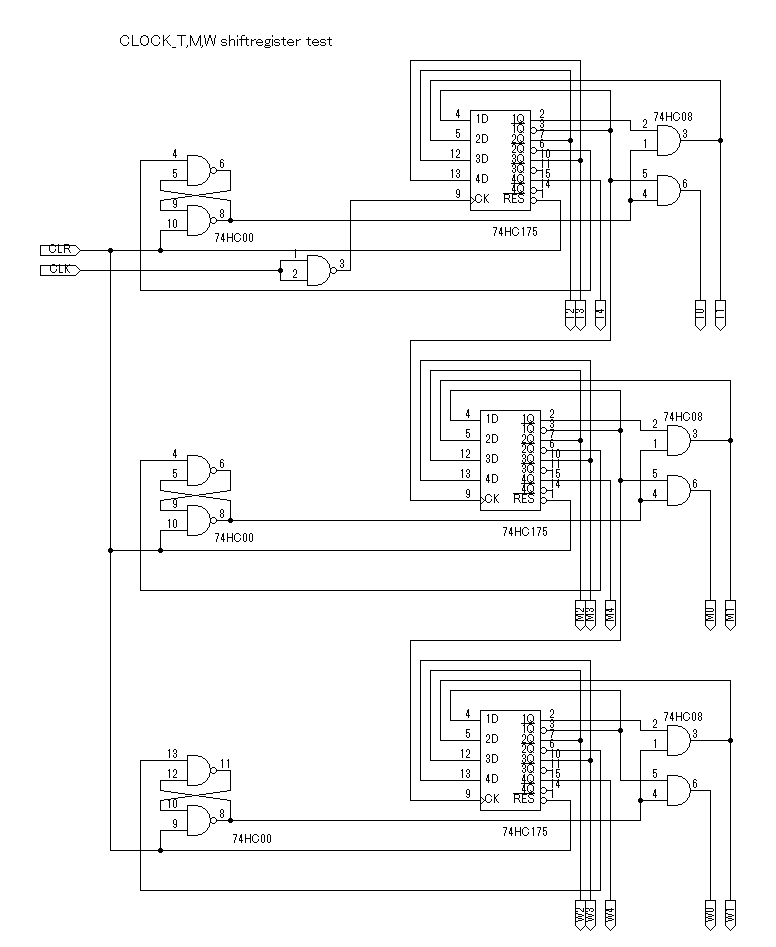

ですのでもう一度回路図を下に再掲します。
Ｔクロック回路とＭクロック回路はほとんど同じ回路です。

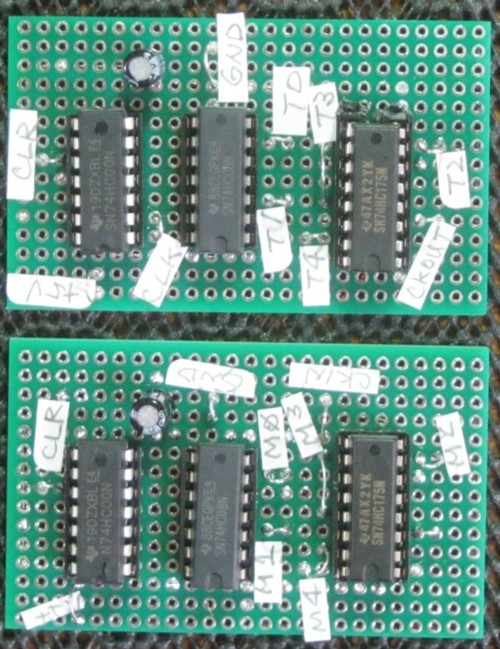

下がジャノメ基板で作ったクロック回路の写真です。
上が先に作ったＴクロック回路で下が今回作ったＭクロック回路基板です。

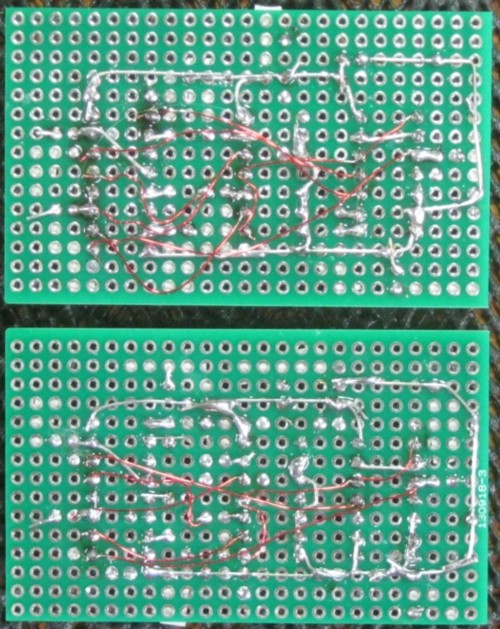

下は基板裏側の写真です。
次回は今回作成したＭクロック回路基板の出力波形を前回と同じようにＣＰＬＤロジアナで確認してみます。
トランジスタでＣＰＵをつくろう！［第３５８回］
