［第３７６回］
●プリント基板を発注しました
何回も試作を繰り返しておりましたＰＣ（プログラムカウンタ）回路がやっと定まりました。
今までＰＣ回路が確定できなかったためにそこでずっと足踏みをしていたのですが、これでやっと先に進むことができます。
ということで、いよいよ製品版のプリント基板の製作です。
今までは部分的な回路をそれぞれ試作基板にして動作確認をしてきましたが、最終的な製品にすることを前提に基板の製作に取り掛かりました。
回路のうちのＤＥＣＯＤＥ部分の回路基板については製品版に近い形の試作基板をすでに製作しています（［第３４９回］）。
今回はその試作基板をもとに製品版のつもりでＤＥＣＯＤＥ回路基板を作図しました。

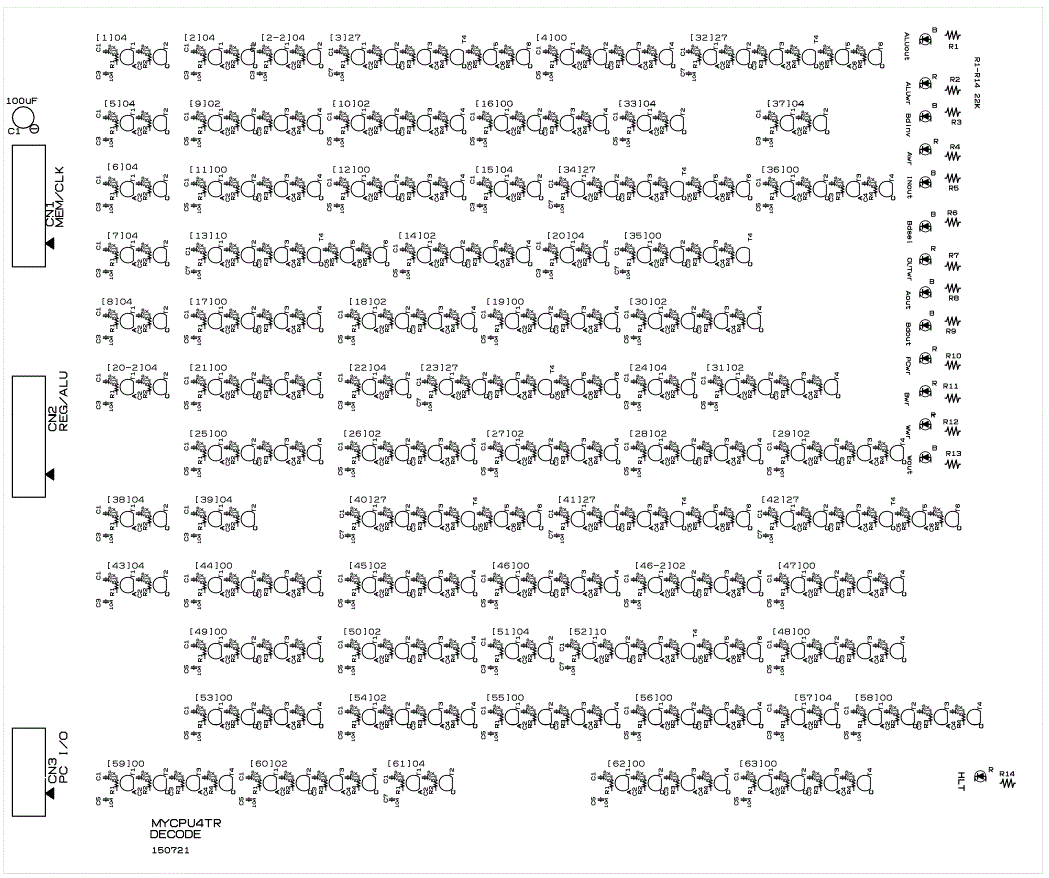

下はそのシルク版です。
基板のサイズは縦２００ｍｍ×横２４０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて２４２個使います。

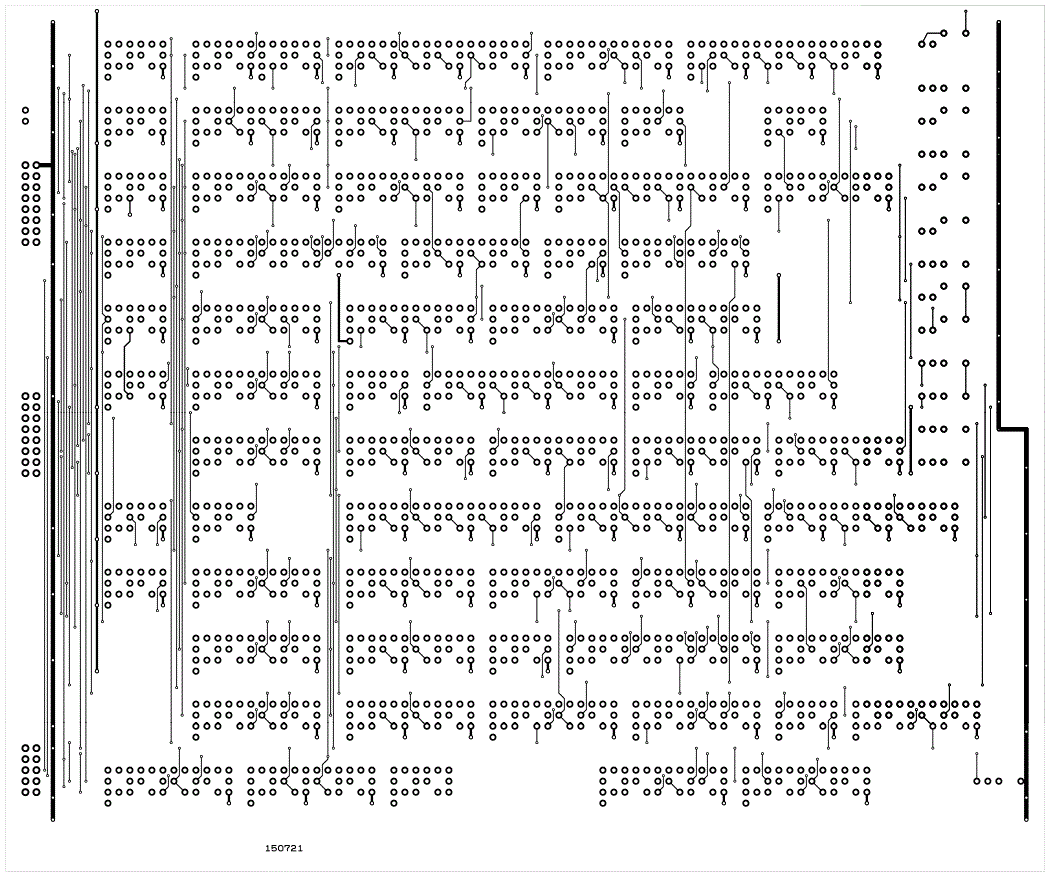

こちらは部品面版（表側）です。

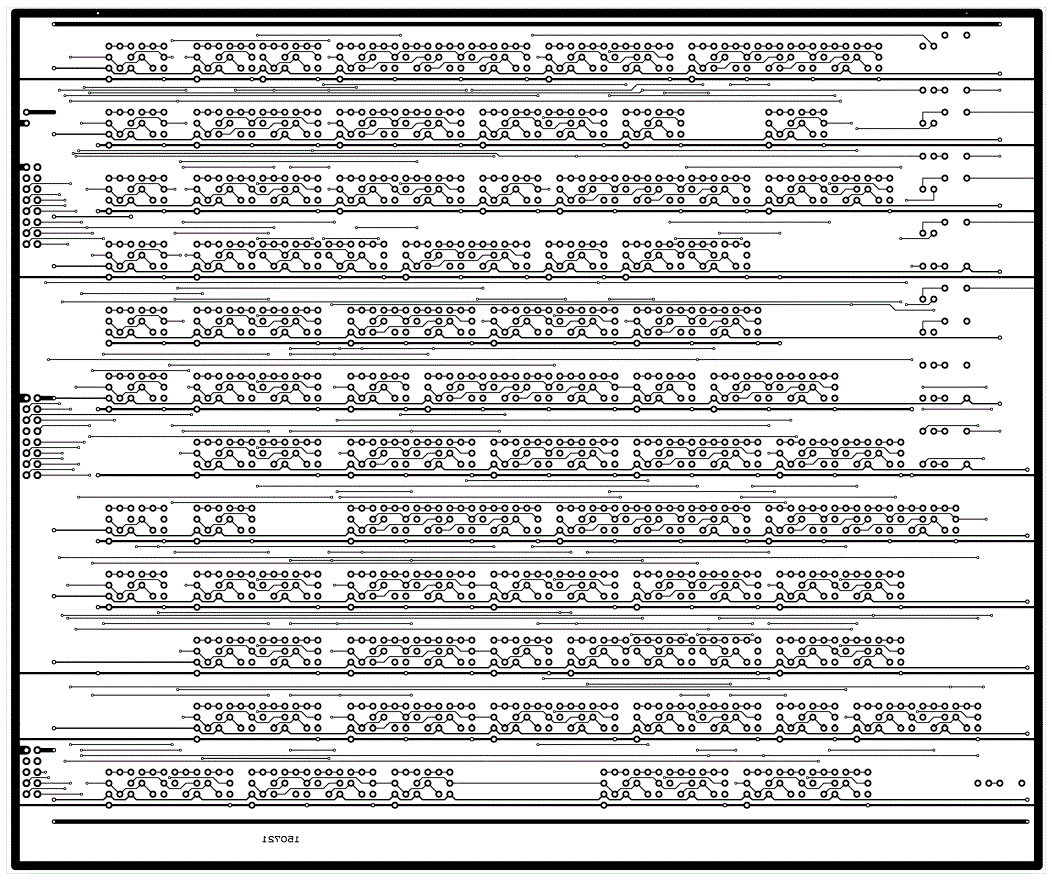

こちらはハンダ面版（裏側）です。

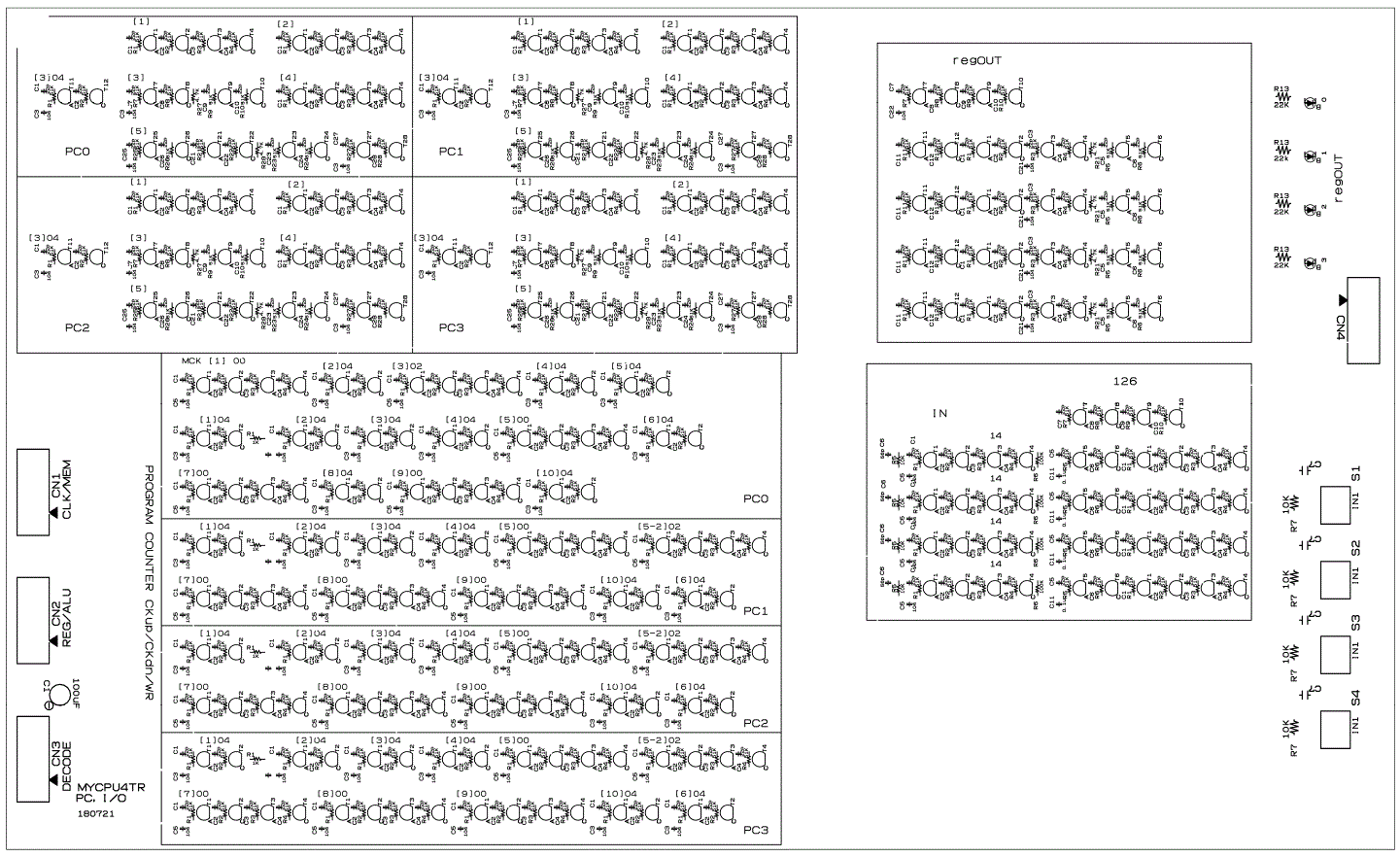

そして下が前回までの試作を経てやっと確定したＰＣ回路基板のシルク版です。
回路の割り振りの都合で外部出力（ＯＵＴ）回路と外部入力（ＩＮ）回路も同じ基板に載せることにしました。
基板の左側部分がＰＣ回路で右上がＯＵＴ回路、右下がＩＮ回路です。
基板のサイズは縦２００ｍｍ×横３３０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて３３６個使います。

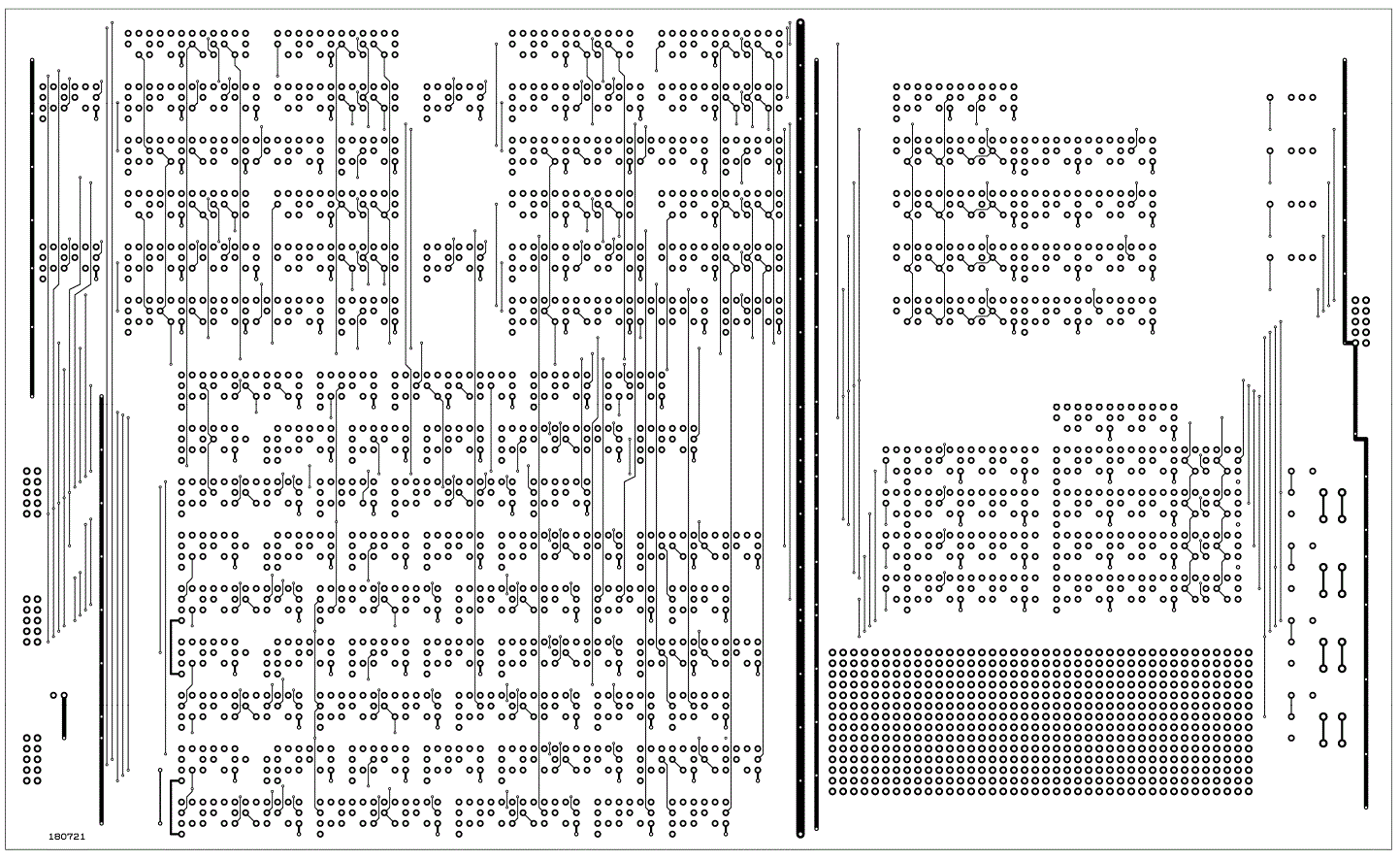

こちらは部品面版（表側）です。

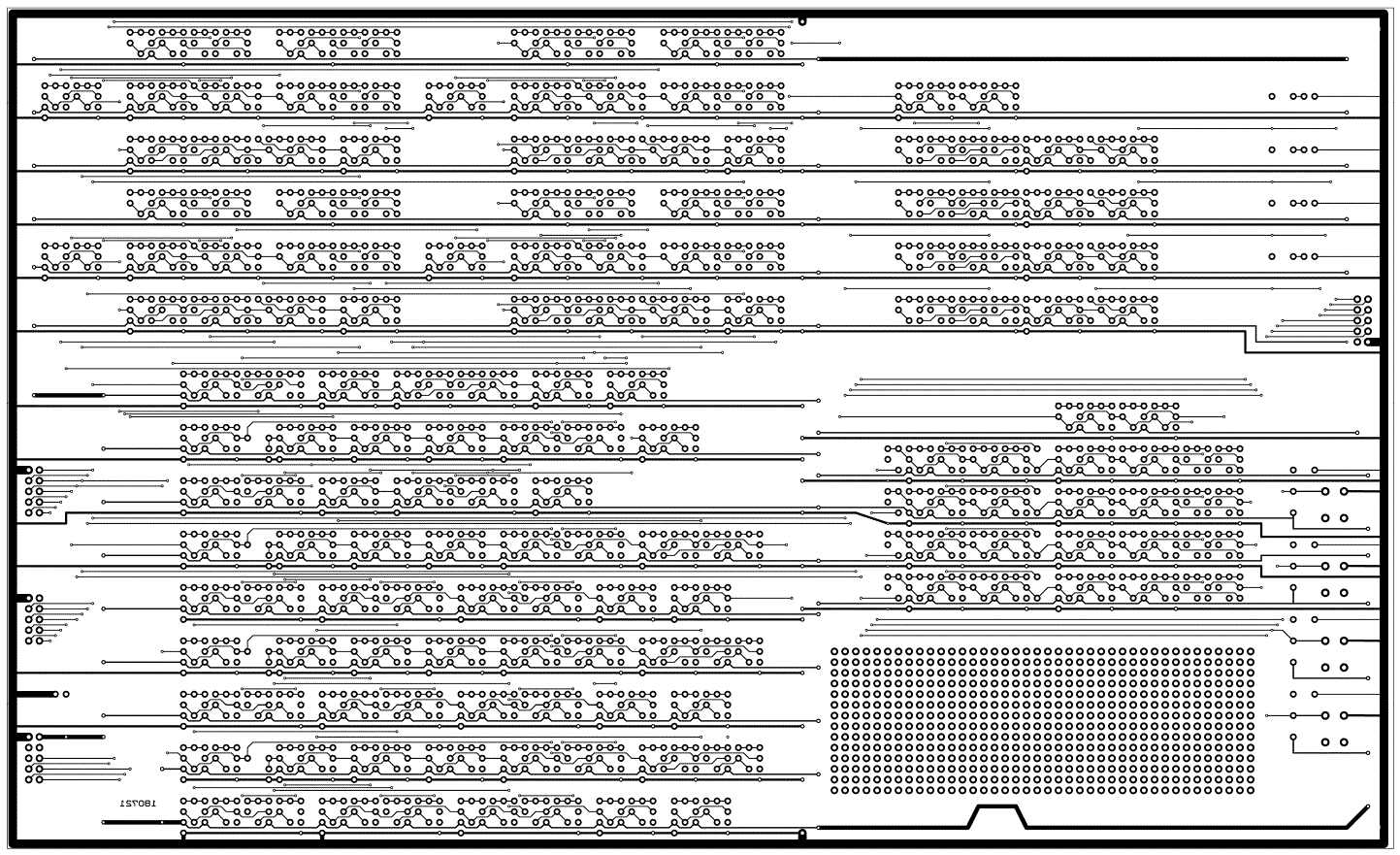

こちらはハンダ面版（裏側）です。

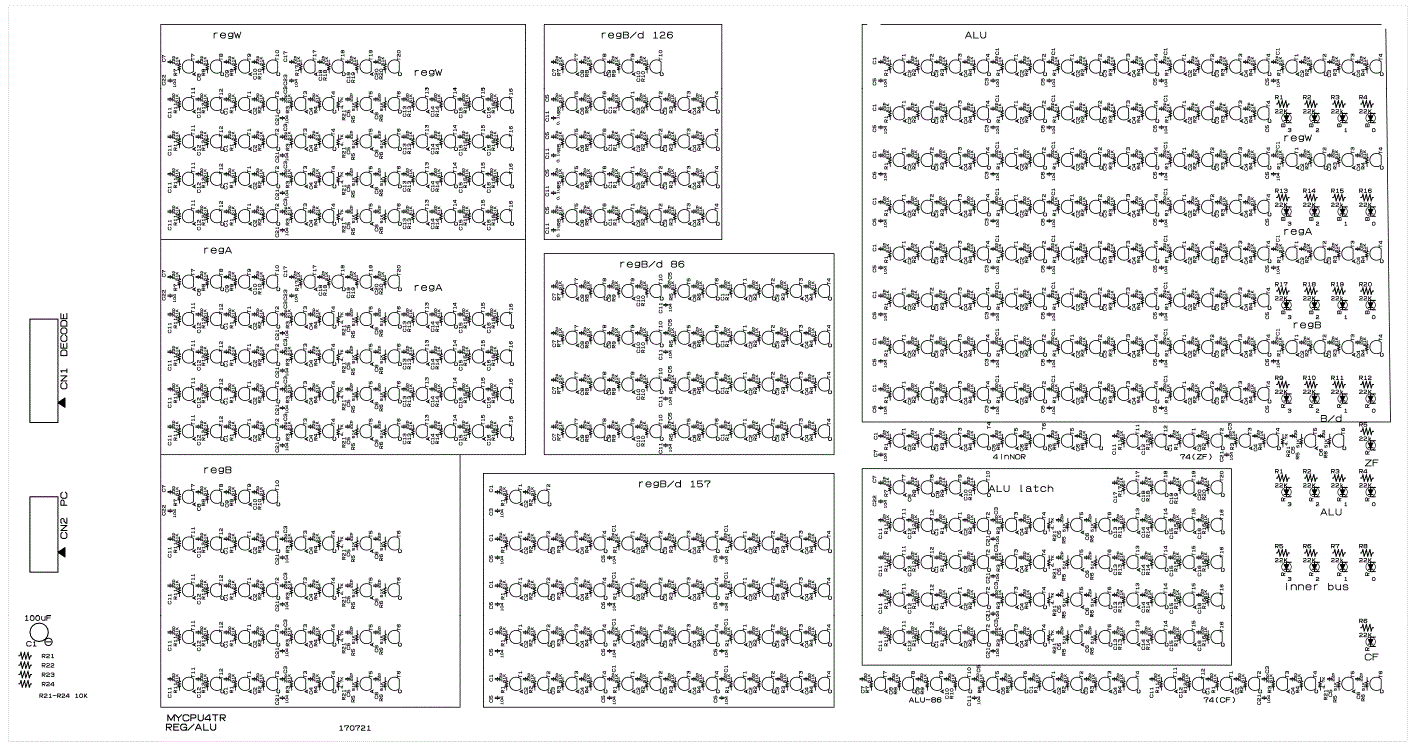

そしてこちらが心臓部といいますか頭脳部といいましょうか、ＣＰＵ回路の中心になるレジスタ回路とＡＬＵ回路基板のシルク図です。
縦は同じ２００ｍｍに押さえましたが横は随分長くなってしまいました。
基板のサイズは縦２００ｍｍ×横３８０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて４８２個使います。
基板の左側部分にＷレジスタ、Ａレジスタ、Ｂレジスタ回路があります。
基板の右側部分にはＡＬＵ回路があります。

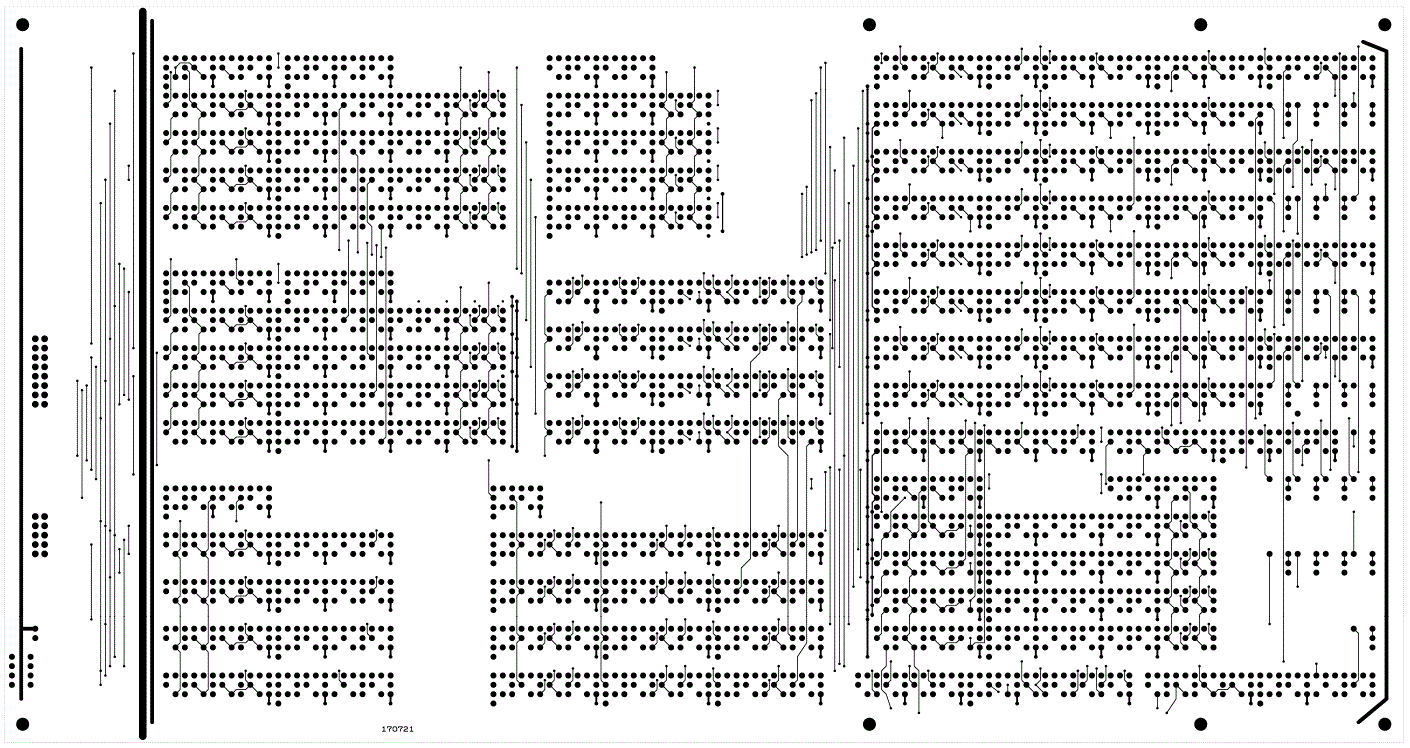

こちらは部品面版（表側）です。

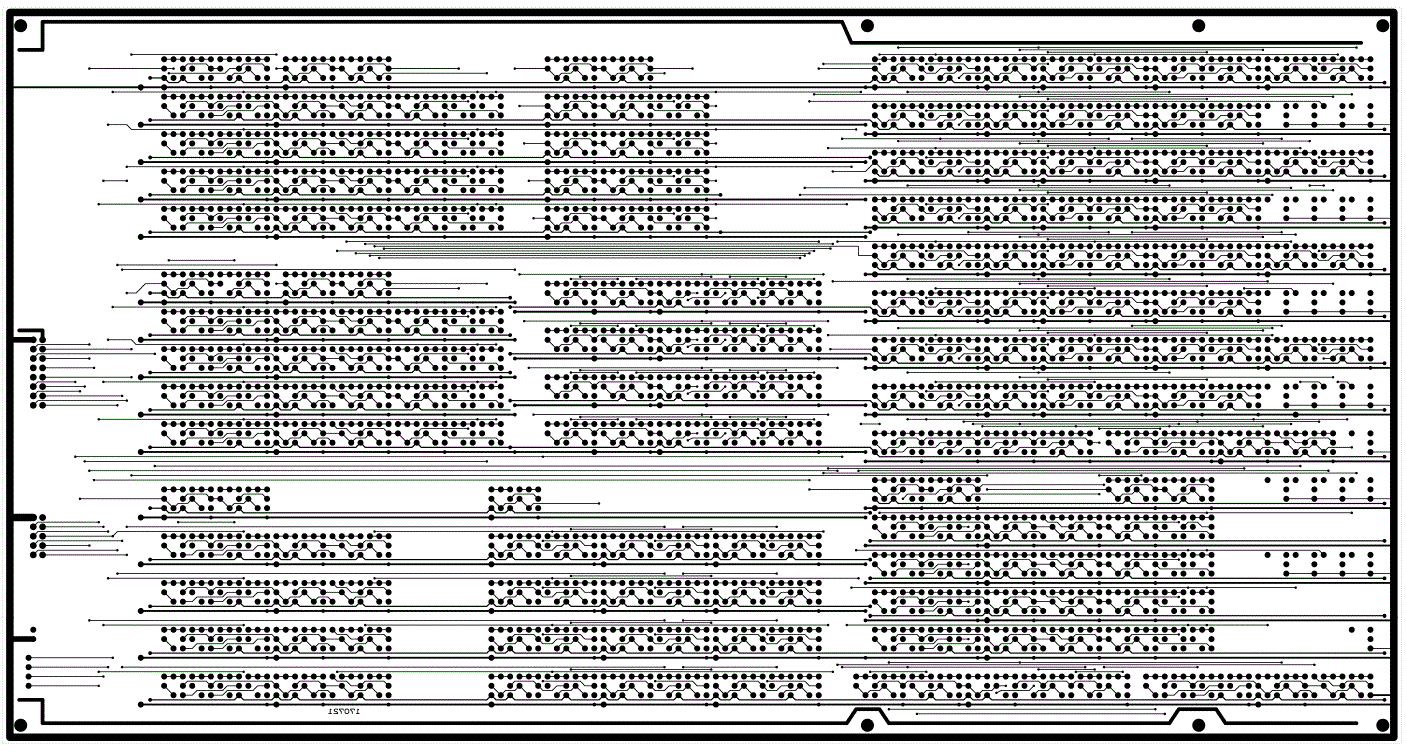

こちらはハンダ面版（裏側）です。
一番下にＲＥＧ／ＡＬＵ基板を置き、その上にＰＣ／ＩＯ基板を置いて、一番上にＤＥＣＯＤＥ基板を置くというように３枚の基板を重ねて置くように考えています。
気になるトランジスタの総数は合計１０６０個になりました。
「トランジスタ技術」誌の４ビットＣＰＵのトランジスタ数が１７００個余りとのことですので、それに比べればずいぶん少なくて済んだことになります。
以上３枚のプリント基板の製作を発注しました。
できてきたらトランジスタ１０００個の実装作業です。
抵抗とコンデンサもそれぞれ１０００個以上です。
思っただけで汗が出てきます。
トランジスタでＣＰＵをつくろう！［第３７６回］
２０２１．７．１９ｕｐｌｏａｄ
