トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第３８０回］
●部品実装作業が完了しました
ＭＹＣＰＵ４ＴＲ製品版基板の部品実装が完了しました。
下はＤＥＣＯＤＥ回路基板です。
基板のサイズは縦２００ｍｍ×横２４０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて２４２個実装しています。
抵抗とコンデンサも同数以上実装しています。
当初は基板間を接続するフラットケーブルコネクタはストレートタイプで考えていました。
途中で基板を積み重ねるのだからライトアングルタイプの方が良いということに気が付きました。
基板を接続するのに１６ｐｉｎと１０ｐｉｎのフラットケーブルを使います。
１６ｐｉｎのフラットケーブルコネクタも在庫しているつもりだったのですが１６ｐｉｎのライトアングルタイプは手持ちがないことに気が付きました。
急いで手配したのですが入荷までにしばらく時間がかかります。
１６ｐｉｎコネクタが入荷するまで動作テストにかかれないというのも面白くありません。
ということで１６ｐｉｎコネクタについては手持ちの２６ｐｉｎコネクタを加工して使いました。
誤挿入防止用の穴の位置が異なるのでそこはカットして広げました。

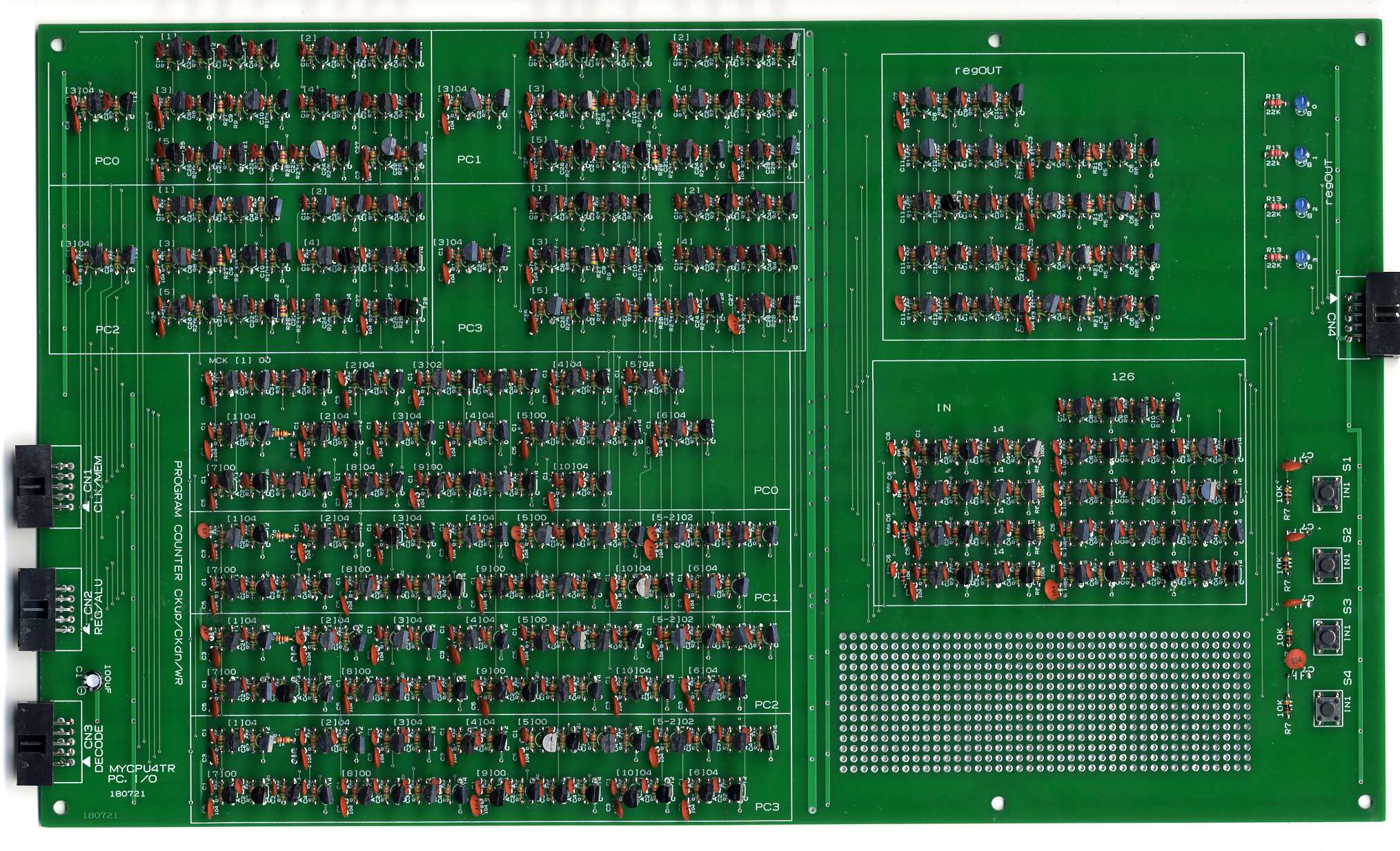

下はＰＣ Ｉ／Ｏ回路基板です。
基板のサイズは縦２００ｍｍ×横３３０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて３３６個実装しています。
抵抗とコンデンサも同数以上実装しています。

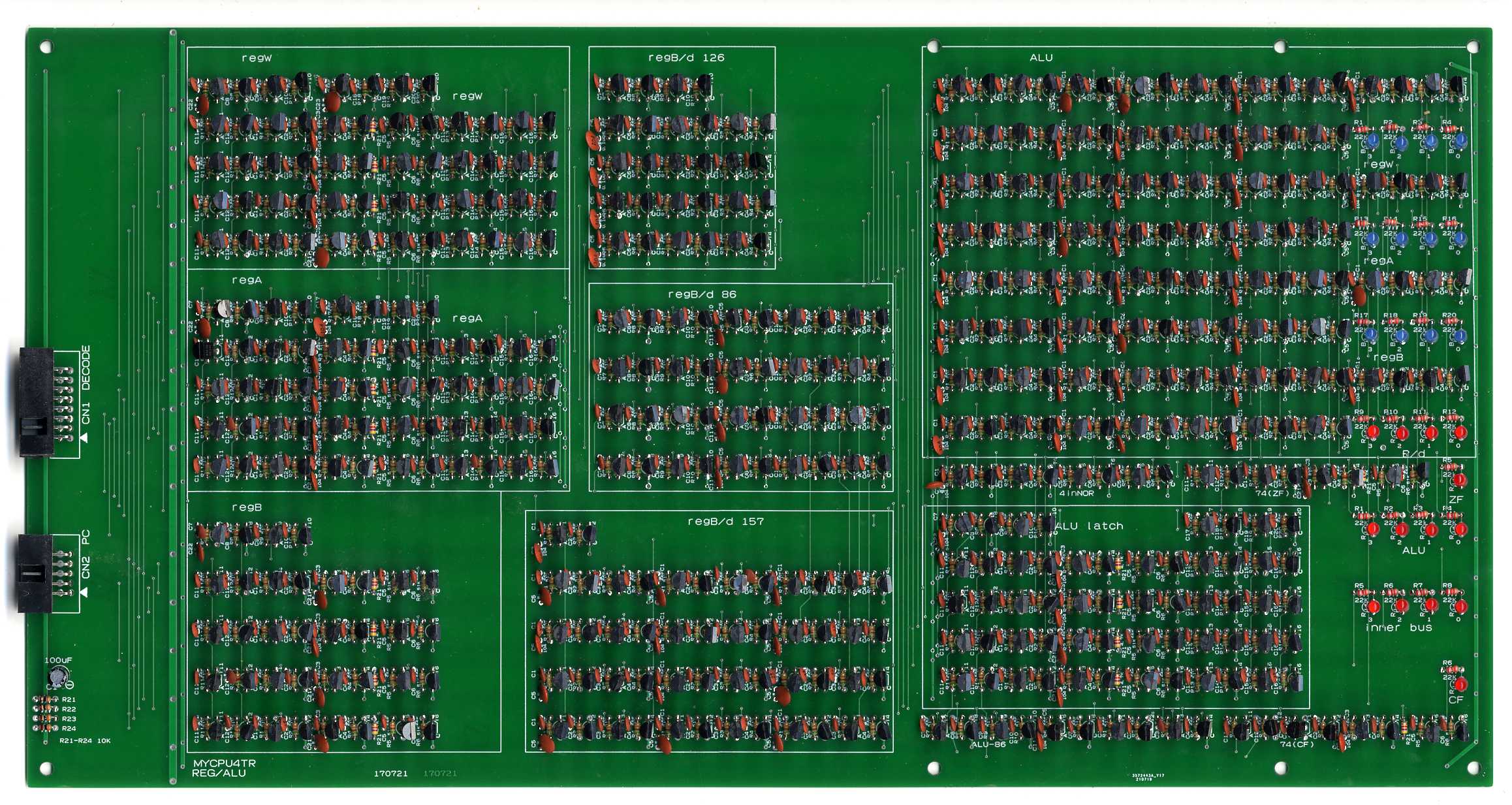

そして極めつけが下のＲＥＧＩＳＴＥＲ／ＡＬＵ基板です。
基板のサイズは縦２００ｍｍ×横３８０ｍｍです。
トランジスタは２ＳＡ１０１５と２ＳＣ１８１５を合わせて４８２個（！）実装しています。
抵抗とコンデンサも同数以上実装しています。
さて。
これからいよいよ動作テストです。
うまく動作してくれますでしょうか。
トランジスタでＣＰＵをつくろう！［第３８０回］
２０２１．８．４ｕｐｌｏａｄ
