●入力コンデンサを１０００ｐＦにしてみました
このところずっと２ＳＡ１０１５の回路について書いております。
いいかげんにして先に進んでよ、と言われてしまいそうですが、もうあとほんの少しですので、いましばらく我慢していただいて、お付き合いをお願いいたします。
前回にてだいたいのところは納得できたつもりなのですが、念には念を入れてということで、もう少しテストをしてみました。
今までの回路は入力コンデンサが２２ｐＦまたは４４ｐＦと非常に小さい容量であるため、コンデンサが充電されるときの２ＳＡ１０１５のベース波形やコレクタからの出力波形は余りに速過ぎて手持ちのオシロでは観測できません。
そこで波形を見るだけのテストとして、コンデンサを１０００ｐＦにして波形を見てみることにしました。
今まではオープンドレインＮＡＮＤ回路としてのテストをしてきましたが、今回は２ＳＡ１０１５にコンデンサを通じてパルスを入力したときのベース波形とコレクタ出力波形を確認するためだけのテストですから、下の回路図のように２ＳＡ１０１５周りの簡単な回路をバラックで組んでテストをしました。

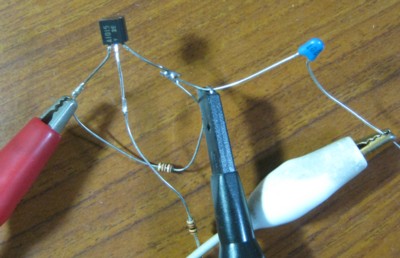

上の回路をバラックで組んでテストをしている写真です。

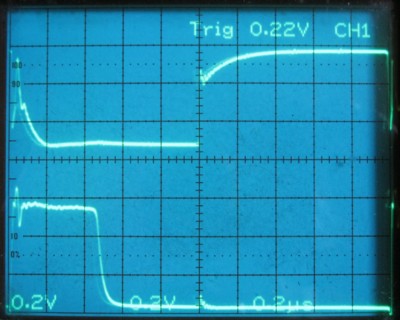

コレクタ出力波形です。
上側（ＣＨ１）は１０００ｐＦのコンデンサを通じて２ＳＡ１０１５のベースに入力した５００ＫＨｚのパルスです。
下側（ＣＨ２）は負荷抵抗ＲＬ＝１ＫΩをつけたときのコレクタ出力波形です。
コンデンサが４４ｐＦのときはベース抵抗が１ＫΩでもコレクタからＨパルスが出力されている時間（つまりそれは少数キャリアが抜けるまでの時間）は２００ｎｓほどだったのですが、１０００ｐＦにしたらベース抵抗を１００Ωにしても４００ｎｓと長くなりました。
ベースに強い電流が流れている時間が長いと少数キャリアがより多く蓄積される（つまり抜けてしまうまでに時間がかかる）ということだと思います。

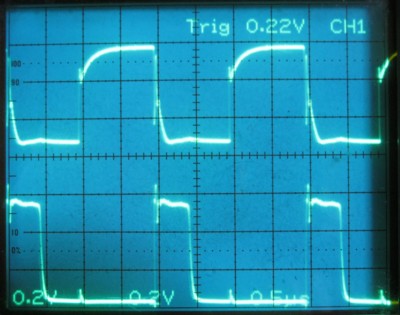

下はそのときの２ＳＡ１０１５のベース端子部分の波形です。
非常に幅の狭いパルスですがコンデンサが充電されるときの細い切れ込み状のパルスが見えます。
水平時間軸を倍に拡大してみました。

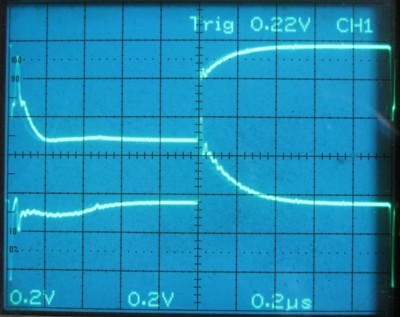

コレクタ出力信号の波形です。

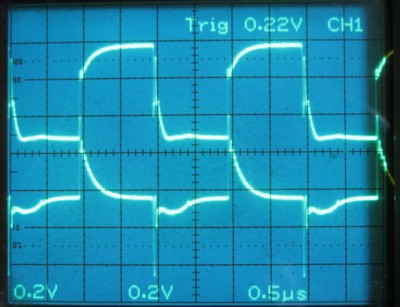

こちらも上と同じように時間軸を拡大したときのベース端子部分の波形です。
コンデンサを１０００ｐＦにしてみたことで、４４ｐＦ程度でははっきり見えなかったコンデンサの充電波形などが少しははっきり見えるようになりました。
