トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第４５３回］
●「１／２ＴＲ１３９」の動作テスト
１／２ＴＲ１３９の動作テストをしました。
１／２ＴＲ１３９は２つの入力ＡとＢのＨ、Ｌの組み合わせによって４つの出力０〜３のいずれかをＬにします。
回路図は［第４２４回］にあります。
下は動作テスト中の写真です。
入力が２に対して出力が４通りありますからオシロスコープではなくてロジアナで入出力波形を観測しました。
左下はＣＰＬＤロジアナです。
中央はクロック発生回路です。
右上が１／２ＴＲ１３９基板です。
１／２ＴＲ１３９はＡ、Ｂ入力のほかにＧ＿入力があります。
Ｇ＿入力がＬの時に出力がアクティブになります。
今回はＧ＿はＧＮＤにつないでテストをしました。

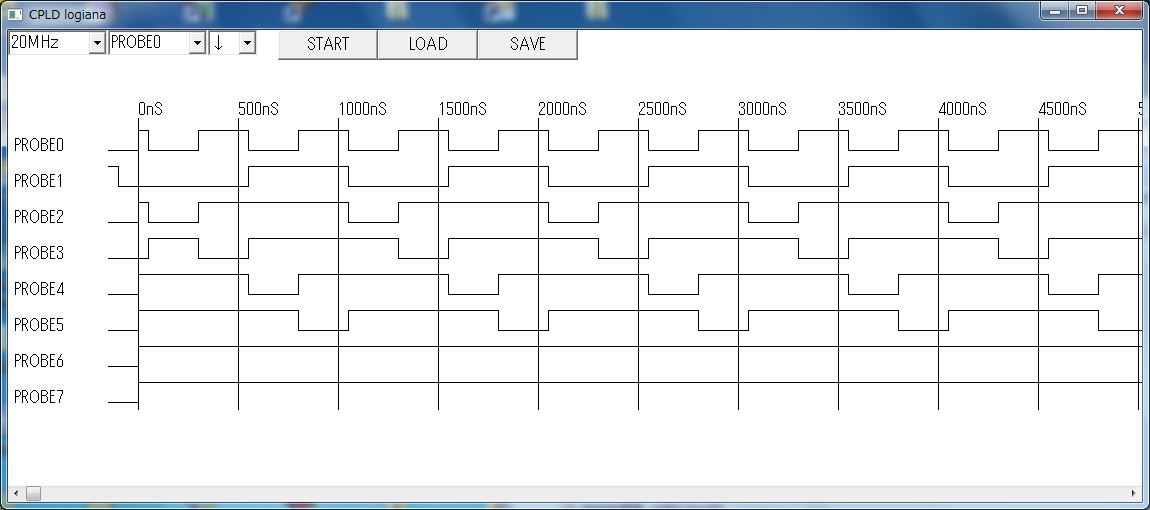

下はＣＰＬＤロジアナで観測した波形です。
ＰＲＯＢＥ０がＡ入力、ＰＲＯＢＥ１がＢ入力です。
Ａ入力には２ＭＨｚ、Ｂ入力には１ＭＨｚ信号を入力しました。
ＰＲＯＢＥ２〜ＰＲＯＢＥ５は０〜３出力信号です。
Ａ＝Ｌ、Ｂ＝Ｌのときに０出力がＬになります。
Ａ＝Ｈ、Ｂ＝Ｌのときに１出力がＬになります。
Ａ＝Ｌ、Ｂ＝Ｈのときに２出力がＬになります。
Ａ＝Ｈ、Ｂ＝Ｈのときに３出力がＬになります。
トランジスタでＣＰＵをつくろう！［第４５３回］
２０２４．６．２ｕｐｌｏａｄ
