トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第４５９回］
●「ＴＲ７４Ｄ」シフトレジスタ（５）
今回は前回と同じＴＲ７４Ｄを使ったシフトレジスタのテストです。
前回は波形をオシロスコープでビット０〜ビット３の個別に観測しました。
２現象のオシロスコープなのでそうするしかありません。

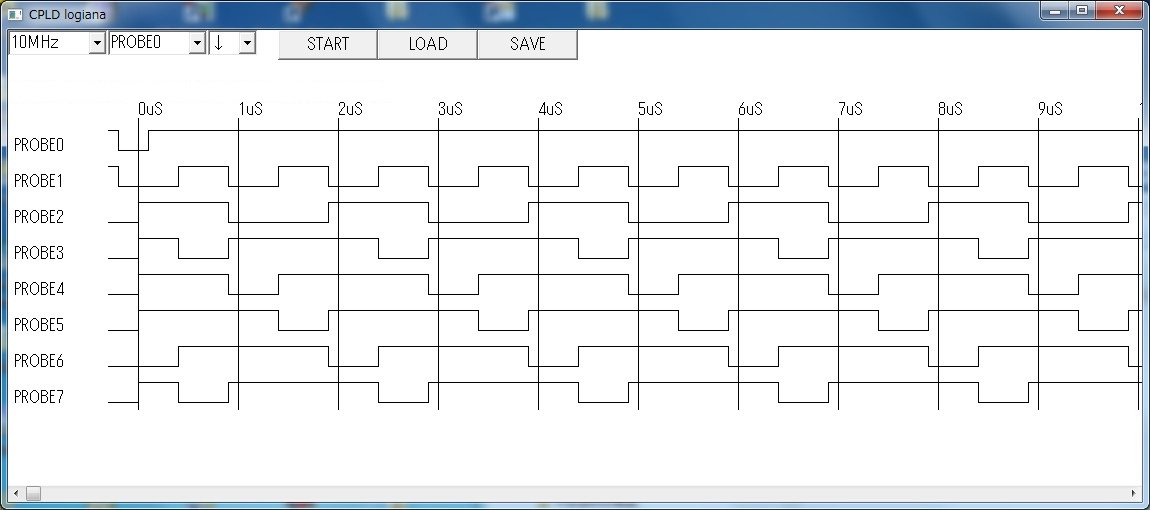

今回は同じ波形をＣＰＬＤロジアナで観測しました。
下はその画像です。
ＰＲＯＢＥ０は共通ＣＫＩＮ（２ＭＨｚ）なのですがプローブの取り付けがまずかったようでうまく信号が取れていません。
しかしそのほかの信号は正しく取れていますからこの画像をそのまま残すことにしました。
ＰＲＯＢＥ１は１ＭＨｚのクロックでＰＲＯＢＥ２は５００ＫＨｚのクロックです。
この２つはＴＲ００に入力しています。
ＰＲＯＢＥ３はＴＲ００からの出力信号です。
この信号をビット０のＤ入力に入れます。
ＰＲＯＢＥ４はビット０のＱ’出力です。
１クロック右にシフトしています。
このＱ’信号をビット１のＤ入力に入れます。
ＰＲＯＢＥ５はビット１のＱ’出力です。
さらに右にシフトしています。
このＱ’をビット２のＤ入力に入れます。
ＰＲＯＢＥ６はビット２のＱ’出力です。
さらに右にシフトしています。
このＱ’をビット３のＤ入力に入れます。
ＰＲＯＢＥ７はビット３のＱ’出力です。
さらに右にシフトした結果最初のビット０のＤ入力（ＰＲＯＢＥ３）の波形と一致しました。
トランジスタでＣＰＵをつくろう！［第４５９回］
２０２４．７．３ｕｐｌｏａｄ
