トランジスタでＣＰＵをつくろう！
トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


［第６０回］


●ＸＯＲのウラ技回路

禁断のウラ技回路をお見せする前に、思考の過程を説明いたします。
ＸＯＲの論理演算表です。

Ａ	Ｂ	Ｃ
０	０	０
０	１	１
１	０	１
１	１	０

入力が０，０のとき以外であれば、ＮＡＮＤの動作と一致します。
そこで、基本はＮＡＮＤ回路であるとして、入力が０，０以外ならＮＡＮＤのままの出力で、入力が０，０のときだけ出力を「強制的」に０にする方法はないだろうかと考えました。
その結果、思いついたのが下の回路です。

これはあくまで概念で、本物の７４ＨＣ００にこういう使い方はできません。
あくまで考え方です。

ＨＣ０２に注目してその動作を考えます。
入力が０，０のときだけ出力が１で、そのほかは０です。
上のような回路を考えると、入力が０，０以外のときはＢＳ２５０がＯＮになってＨＣ００がアクティブになります。
そのときは２Ｎ７０００はＯＦＦです。
入力が０，０のときは逆にＢＳ２５０がＯＦＦになるのでＨＣ００回路は働きません。
代わりに２Ｎ７０００がＯＮになって出力は０になります。

この回路は本物のＨＣ００では無理な回路ですが、トランジスタの回路ならば全然無理ではありません。

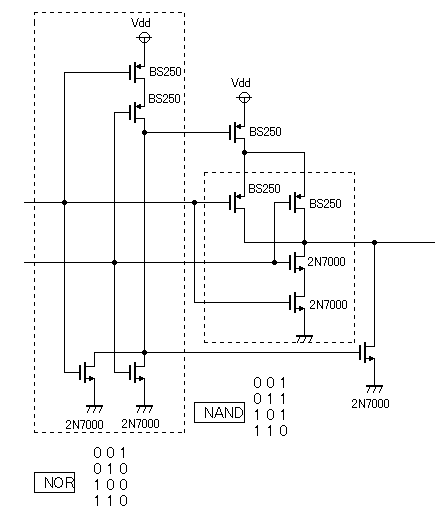

下がトランジスタで構成した回路です。


説明の途中ですが本日は時間が無くなってしまいました。
この続きは次回にいたします。

トランジスタでＣＰＵをつくろう！［第６０回］
２０１５．５．１５ｕｐｌｏａｄ
