トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第６４回］
●トランジスタロジック回路組立キットＨＣ０２
前回の説明を受けて、今回はＨａｉｆ Ａｄｄｅｒ回路をトランジスタで組んで実験をする段取りなのですが、その前に。
前回説明しましたようにトランジスタで組むＨａｌｆ Ａｄｄｅｒ回路はＮＡＮＤとＮＯＴとＮＯＲ２個で構成するつもりです。
ＮＯＲはＮＡＮＤとＮＯＴを組み合わせても作ることができますが、直接ＮＯＲ回路を作ったほうがトランジスタがうんと少なくて済みます。
実はこういうこともあろうかと思いまして、ＨＣ００、ＨＣＵ０４と同じようにＨＣ０２相当のトランジスタロジック回路組立キットも作っておいたのです。
その基板がちょうど到着しました。

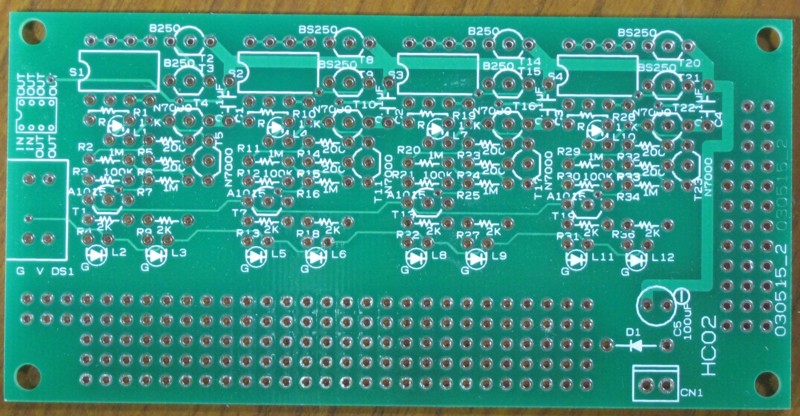

７４ＨＣ０２相当のＮＯＲ回路基板です。
基板サイズは縦５０ｍｍ横１００ｍｍで、その上に同じ回路が４回路あります。
７４ＨＣ０２と同じように２入力ＮＯＲ回路が４回路です。

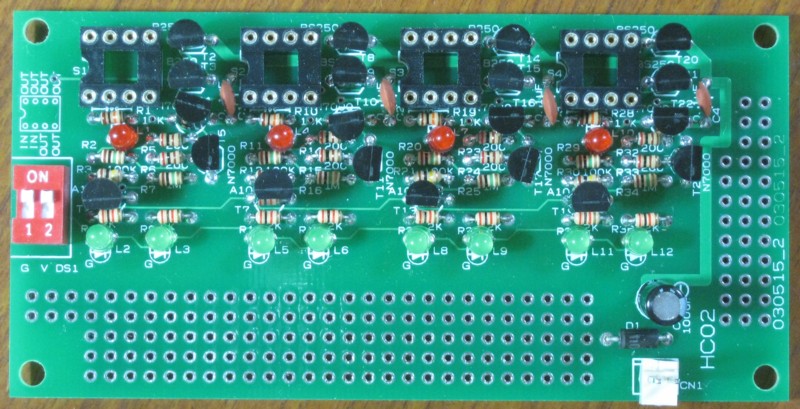

部品を実装しました。
主な仕様はＨＣ００組立キット、ＨＣＵ０４組立キットと同じです（ＨＣ００、ＨＣＵ０４組立キットは［第５４回］で紹介しています）。
丸ピンＩＣソケットを利用するとブレッドボード用のピンケーブルが使えます。
組立キットには丸ピンＩＣソケットとブレッドボード用のピンケーブルも含みます。
緑ＬＥＤは各ゲートの入力信号の状態を示していて、赤ＬＥＤは出力の状態を示します。

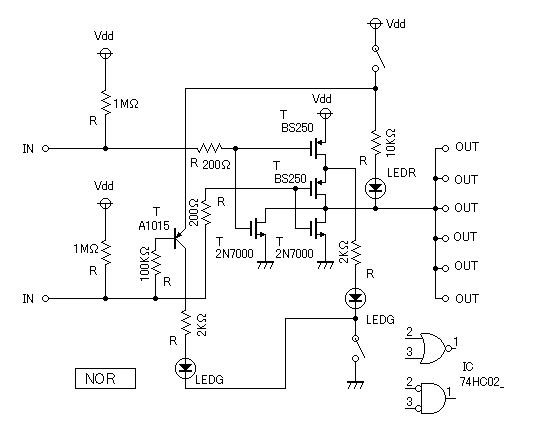

下は２入力ＮＯＲ回路（ＨＣ０２相当）の回路図です。
４つの回路のうちの１つです。
●組立キットを使ってＨａｌｆ Ａｄｄｅｒ回路を組みました
前回説明したＨａｌｆ Ａｄｄｅｒ回路です。

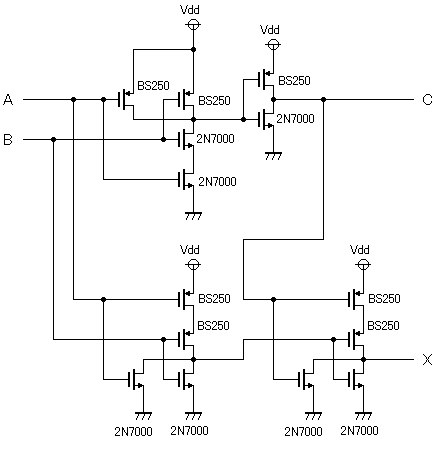

上の回路をトランジスタに置き換えた回路です。
こちらも前回説明しました。

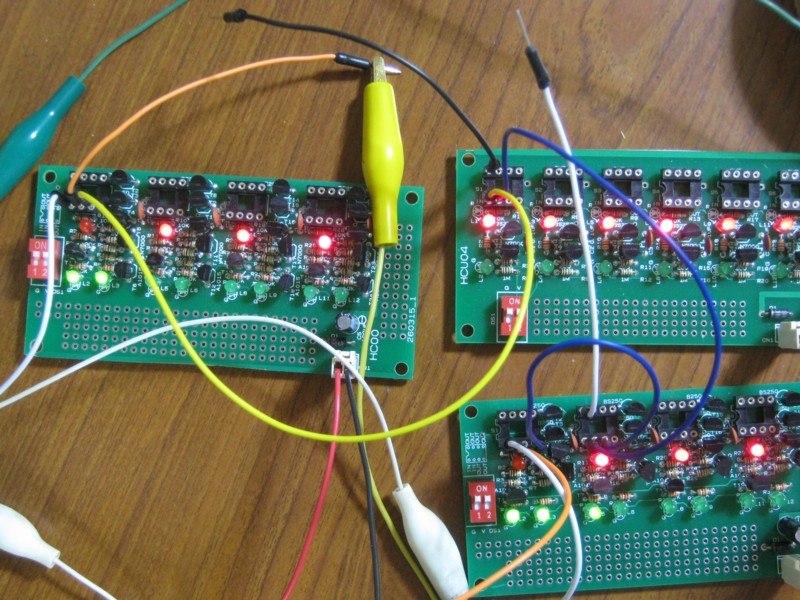

トランジスタロジック組立キットＨＣ００とＨＣＵ０４とＨＣ０２を使って上と同じ回路を組みました。
左がＨＣ００、右上がＨＣＵ０４で右下がＨＣ０２です。
●クロックを入力してテストしました
いつものようにクロックパルスを入力してテストをしてみました。

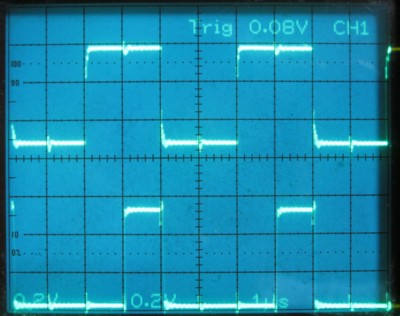

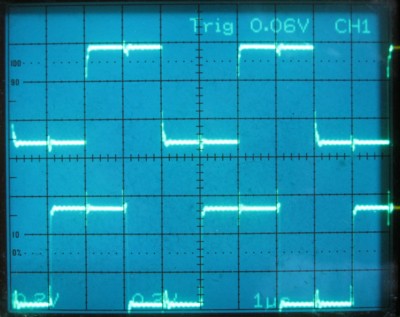

上側（ＣＨ１）は２５０ＫＨｚ、下側（ＣＨ２）は５００ＫＨｚのパルスです。
この２つのパルスをＨａｌｆ Ａｄｄｅｒ回路に入力して、出力パルスを観測しました。
入力パルスは左から０，０、０，１、１，０、１，１です。
下は前回もお見せしたＨａｌｆ Ａｄｄｅｒの入出力の表です。
上のパルスを左から見た順番はこの表の入力を上から見た順番と同じです。
