標準ＴＴＬだけ（！）でCPUをつくろう！（組立てキットです！）
(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）

［第８２２回］

●電子サイレンプログラム

ＭＹＣＰＵ８０については久々の更新です。
前回（［第８２１回］）を書きましたのは今年（２０１１年）７月１７日ですからかれこれ５ヶ月ぶりということになります。
その間はずっとリナックス（Ｕｂｕｎｔｕ）パソコン組立キットかかりっきりになっていました。
ＭＹＣＰＵ８０も予想していたよりも沢山の方に購入していただきましたし、今もときどき新しい方からご注文をいただきます（実は今も１セットご注文をいただいて、納品に向けて作業中です）ので、しっかりフォローしなければならないのですけれど、戦線を拡大しすぎてしまいましたので、なかなか思うにまかせません。
気長にお付き合いをお願いいたします。

さて今回は、ＴＫ－８０用に書かれた「電子サイレンプログラム」をＮＤ８０ＺⅢ用に書き直したことを受けまして、さらにそれをＭＹＣＰＵ８０用に書き直しましたので、そのご報告です。
電子サイレンプログラムにつきましては、「ワンボードマイコンをつくろう！」［第１２８回］から［第１３０回］をお読みいただいてから、今回をお読みいただきますと、お話がスムーズにつながります。

ＴＫ－８０とＮＤ８０ＺⅢとではスピーカ出力のためのハードウェア回路が異なっていて、Ｉ／Ｏアドレスや出力ビットが違うために、その部分を書き直さなければなりません。
ＮＤ８０ＺⅢとＭＹＣＰＵ８０とは、スピーカ出力回路のＩ／Ｏアドレスは同じなのですが、出力ビットが異なるために、やはり書き直しが必要です。
ＴＫ－８０はＣＰＵクロックが約２ＭＨｚであったのに対してＮＤ８０ＺⅢは６ＭＨｚですから、音の周波数を作成するところをクロックに合わせて書き直す必要がありました。
しかしＭＹＣＰＵ８０のクロックは２ＭＨｚですから、そのところはオリジナルと同じままでいけます。

下のリストはＮＤ８０ＺⅢ用に書き直した「電子サイレンプログラム」をさらにＭＹＣＰＵ８０用に変更したものです。
これはメモ帳で書いた８０８０アセンブラのソースプログラムリストです。

;;; SIREN from "maikon nyumon" for MYCPU80
;;;
;;; 11.12.8 12.10
;
	ORG $8200
;
START:MVI B,50
LOOP1:CALL OUTSB
	DCR B
	MOV A,B
	CPI 40
	JNZ LOOP1
LOOP2:CALL OUTSB
	INR B
	MOV A,B
	CPI 50
	JNZ LOOP2
	JMP LOOP1
;
OUTSB:MVI A,14   ;TK-80 02
	OUT 98   ;TK-80 02
	CALL WAIT
	MVI A,04 ;TK-80 00
	OUT 98   ;TK-80 02
	CALL WAIT
	DCR C
	JNZ OUTSB
	RET
;
WAIT:PUSH B
WAIT2:DCR B
	JNZ WAIT2
	POP B
	RET
;

これをＭＹＣＰＵ８０組立キットに附属の８０８０アセンブラにかけると、８０８０のマシン語ファイルが作成されます。
下はマシン語ファイルの作成時に出力されるアセンブルリストです。

2011/12/10  11:14  siren_4.txt
END=8232
              ;;; SIREN from "maikon nyumon" for MYCPU80
              ;;;
              ;;; 11.12.8 12.10
              ;
                ORG $8200
              ;
8200 0650     START:MVI B,50
8202 CD1982   LOOP1:CALL OUTSB
8205 05         DCR B
8206 78         MOV A,B
8207 FE40       CPI 40
8209 C20282     JNZ LOOP1
820C CD1982   LOOP2:CALL OUTSB
820F 04         INR B
8210 78         MOV A,B
8211 FE50       CPI 50
8213 C20C82     JNZ LOOP2
8216 C30282     JMP LOOP1
              ;
8219 3E14     OUTSB:MVI A,14   ;TK-80 02
821B D398       OUT 98   ;TK-80 02
821D CD2C82     CALL WAIT
8220 3E04       MVI A,04 ;TK-80 00
8222 D398       OUT 98   ;TK-80 02
8224 CD2C82     CALL WAIT
8227 0D         DCR C
8228 C21982     JNZ OUTSB
822B C9         RET
              ;
822C C5       WAIT:PUSH B
822D 05       WAIT2:DCR B
822E C22D82     JNZ WAIT2
8231 C1         POP B
8232 C9         RET
              ;LOOP1        =8202  LOOP2        =820C  OUTSB        =8219
START        =8200  WAIT         =822C  WAIT2        =822D

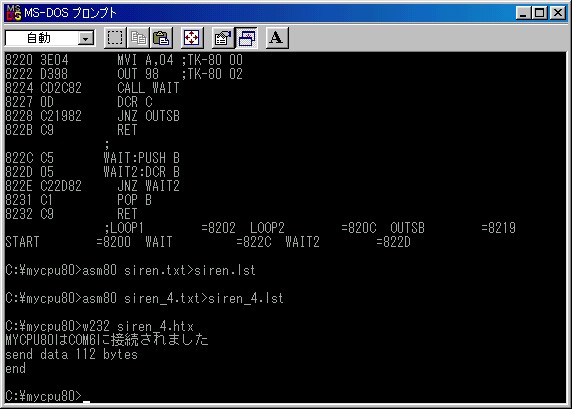

８０８０アセンブラ（ＡＳＭ８０．ＣＯＭ）を実行したあと、そこで作成された送信用ファイルをＵＳＢ送信プログラムＷ２３２．ｅｘｅでＭＹＣＰＵ８０に送信しているところです。

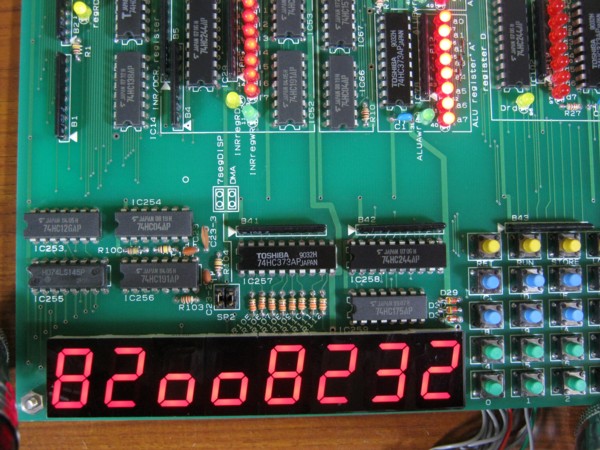

ＵＳＢを通じてＭＹＣＰＵ８０に電子サイレンプログラムがＬＯＡＤされました。




●８０８０アセンブラを改良しました

ＭＹＣＰＵ８０組立キットに附属している８０８０アセンブラ（ＡＳＭ８０．ＣＯＭ）は、ＮＤ８０ＺⅢ組立キットにも附属しています。
ＮＤ８０ＺⅢに附属しているＡＳＭ８０．ＣＯＭの方がバージョンが新しくなっています。
ＭＹＣＰＵ８０に附属している８０８０アセンブラはアセンブルリストが画面に表示されて、リストファイルは作成されません。
ＮＤ８０ＺⅢに附属の８０８０アセンブラは逆に画面にはリストが表示されず、その代わりにリストファイルが作成されます。
それだけではなくて、ＭＹＣＰＵ８０に附属の８０８０アセンブラは、マシン語プログラムをＭＹＣＰＵ８０に送信するために、先頭にアドレス情報をつけたうえで１６進コードをＡＳＣＩＩに変換したファイル（拡張子ＨＴＸ）を作成しますが、ＮＤ８０ＺⅢに附属の８０８０アセンブラはＮＤ８０ＺⅢに送信するために、先頭にアドレス情報をつけたバイナリファイル（拡張子ＢＴＫ）を作成します。

今回のはじめのところにも書きましたように、この一年余りはほとんどパソコン組立キットにかかりっきりでしたので、ＭＹＣＰＵ８０組立キットとＮＤ８０ＺⅢ組立キットに附属している８０８０アセンブラは、それぞれ別のソフトウェアのままになっておりました。
しかし今回、ＮＤ８０ＺⅢ用とＭＹＣＰＵ８０用にそれぞれソースプログラムを作成して、それを別々の８０８０アセンブラにかけなければならない（しかもプログラム名は同じＡＳＭ８０．ＣＯＭ）という作業を実際にやってみて、これはなんとかしなければ、と遅まきながら痛感いたしました。

そこで本日は半日余りを費やして、両ＡＳＭ８０．ＣＯＭの合体作業を行ないました。
ＮＤ８０ＺⅢに附属しているＡＳＭ８０．ＣＯＭの方が後から作成してバージョンが上ですからそれをもとにして、ＭＹＣＰＵ８０用の通信形式ファイル（拡張子ＨＴＸ）も作成するようにプログラム変更を行ないました。

改良したＡＳＭ８０．ＣＯＭを実行して、電子サイレンプログラムのソースプログラム（ＳＩＲＥＮ＿４．ｔｘｔ）から生成されたファイルです。



今までＮＤ８０ＺⅢ組立キットに附属していたＡＳＭ８０．ＣＯＭではバイナリファイル（．ｂｉｎ）、ＮＤ８０ＺⅢ用通信形式ファイル（．ｂｔｋ）、アセンブラリストファイル（．ｌｓｔ）が作成されていましたが、今回の改良によって、ＭＹＣＰＵ８０用通信形式ファイル（．ｈｔｘ）も作成されるようになりました。

＊＊＊　今までにＭＹＣＰＵ８０をご購入いただいたお客様へのお知らせです　＊＊＊

今までにＭＹＣＰＵ８０をご購入いただいたお客様には、今回バージョンアップした８０８０アセンブラＡＳＭ８０．ＣＯＭをご希望でしたら、メール添付にてお送りいたします。
メールをお送りいただきましたら、返信メールにて添付させていただきます（もちろん無償です）。
現行バージョンでは、アセンブルリストを保存するためには、画面出力をファイル出力に切り換えるためのパイプ出力を指定してＡＳＭ８０．ＣＯＭを実行する必要がありましたが、新しいバージョンではアセンブラリストが画面に表示される代わりにリストファイルが作成されます。
またＭＹＣＰＵ８０とＮＤ８０ＺⅢの両方をご購入いただいたお客様の場合には、これまでのようにそれぞれのＡＳＭ８０．ＣＯＭを使い分ける必要がなくなります。
