標準TTLだけ(!)でCPUをつくろう!(組立てキットです!)
(ホントは74HC、CMOSなんだけど…)
やっと(!)MYCPU80の改良型基板製作に着手しました!!





[第836回]

●新MYCPU80のアートワークのチェック

本日も時間がありません。
少しだけ書いて終ります。
前回はND80Z3/MC80のアートワークチェックについて書きました。
残るは新MYCPU80のアートワークのチェックです。

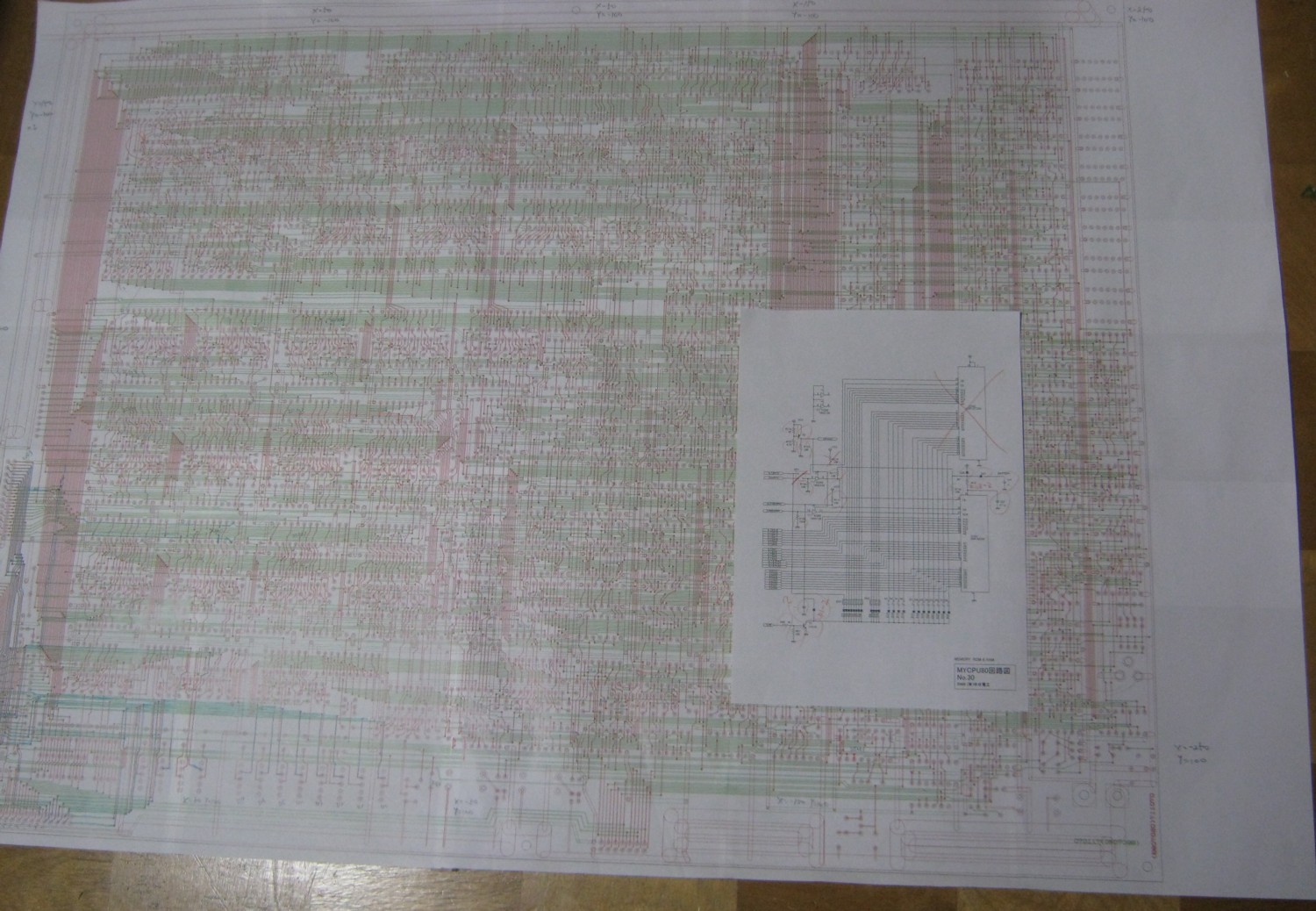

こちらのほうも倍寸でプリントアウトしました。
プリントイメージをSDカードに落としてコンビニかスーパーのコピー機にかければA3でプリントアウトできるのではと思いますが、A3で出しても貼り合わさなければならないのは同じですから、前回と同じくA4でプリントアウトしたものを貼り合わせました。

A4用紙15枚を貼り合わせました。
これはもう巨大としか言いようがありません。
右のほうに置いた回路図がA4サイズです。
巨大さがわかろうというものです。
もちろんこれ全部のチェックはやりません。
ほとんどはもとの回路のままですから。
ただあちこちに修正が必要なところがあって、今回はそこを直しましたので、正しく直っているかどうかのチェックをします。
それともとの回路の左側部分のTK80回路はばっさり削ってしまいましたから、削除したあと残った配線が正しくつなぎ合わされているかどうかのチェックはしっかりしておかねばなりません。
これもまたなかなかの苦行です。

TTLでCPUをつくろう![第836回]

2018.1.15upload
