(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）
やっと（！）MYCPU80の改良型基板製作に着手しました！！
［第８４８回］
●［９］ＳＴＡ、ＬＤＡ、ＳＴＡＸ、ＸＣＨＧ、ＳＰＨＬ、ＰＣＨＬ、ＩＮＸ、ＤＣＸ、ＸＴＨＬ、ＳＨＬＤ、ＮＯＰ回路
タイトルにありますように今回の回路は思い切り盛り沢山です。

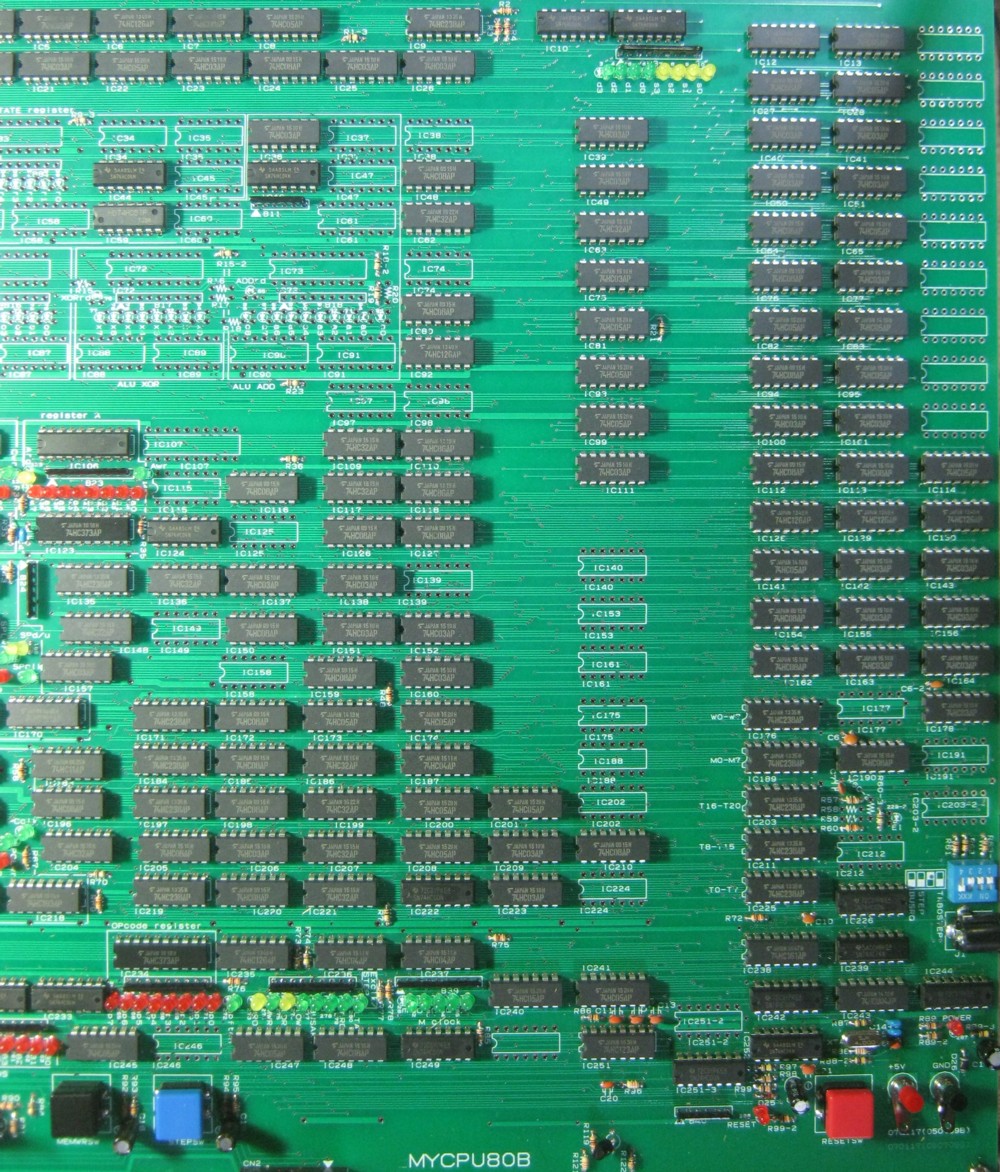

今回の作業で基板右側部分はほとんど埋まりました。
作業もこのあたりまで進んできますと組立に要する時間よりも回路の動作テストのほうが時間がかかるようになります。
今回の回路についてもいくつかのテストプログラムをメモリに打ち込んで（プログラムもだんだんと長くなってきます）、動作テストを行い、それを写真に撮りました。
いつもですとこのあと回路テストのプログラムをお見せして、簡単な動作説明をつけて、そのプログラムを実行したあとの基板の写真をお見せするのですけれど、今回はテストについても盛り沢山ということもありますが、本日はそこまで書くだけの時間がありません。
動作テストについては次回以降に書くことにいたします。
ＴＴＬでＣＰＵをつくろう！［第８４８回］
２０１８．２．２２ｕｐｌｏａｄ
