やっと（！）MYCPU80の改良型基板製作に着手しました！！
［第８６７回］
●さすがは日立
今朝（３／１９朝）になりましてから、前回の終わりのところを少し書き足しました。
もし追加前の記事しかお読みになっていないようでしたら、ご再読ください。
さて、ひょっとしたらＭＢＡＳＩＣのＬＯＡＤが一般的なＬＯＡＤとはどこか違っているのではないか、と疑ってみたのですが、ログを確認してみて、別に他と変わるところがないことが明らかになりました。
こうなると手のつけようがありません。
今までのところをおさらいしてみますと。
ＮＤ８０Ｚ３／ＭＣ８０にＺ８０ＣＰＵを実装してＷｉｎｄｏｗｓパソコンとＵＳＢ接続してＮ８ＺＢ３ＤＯＳを起動してＭＢＡＳＩＣを起動してＳＴＡＲＴＲＥＫをＬＯＡＤし、それを実行することもＬＩＳＴ出力することも正常に行なわれます。
ところがＮＤ８０Ｚ３／ＭＣ８０からＺ８０ＣＰＵを外して、代わりにＭＹＣＰＵ８０Ｂを接続して同じことをするとＳＴＡＲＴＲＥＫのＬＯＡＤで異常終了してしまいます。
念のために以前のＭＹＣＰＵ８０を接続して試してみたのですが、同じ結果になりました。
ＣＰＵクロックが遅いことが何か関係しているのかとも思ったのですが、同じ２ＭＨｚのＮＤ８０８０では同じことが正常に行なわれます。
ちょっとありえないことがおきているように思いましたが、現象からするとどうもノイズによる誤動作のような気がします。
それでノイズに弱そうなところの補強を考えるとともに、ひょっとしたらＲＡＭによっても何か違いが出るかもしれないと思い、手元にあったＲＡＭ（６２２５６）をとっかえひっかえ試してみました。
なかなかに手間と時間がかかるしんどい作業です。
ため息をつきながら繰り返し同じ作業を続けていくうちに、あれっ？と思うときが出てきました。
何だか今までとは様子が違って、かなりいい線まで進みます。
これは？
確認してみましたら、日立のＨＭ６２２５６でした。
かっての一時期世界の半導体市場、とりわけＲＯＭとＲＡＭの市場は日本勢が他を圧倒していました。
その技術力は群を抜いていた、と私は信じています。
しかしかっての王者であった日立も富士通も、そしてその他の日本の半導体メーカーも全てＲＯＭ、ＲＡＭの市場から手を引いてしまいました。
実に実に残念なことです。
今ではＮＤ８０Ｚ３．５やＭＹＣＰＵ８０、ＮＤ８０８０に使っております６２２５６（３２ＫＢのＳＲＡＭ）も、ことに以前の２８ｐｉｎＤＩＰ型は国内ではなかなか入手できません。
でも海外ではまだ生産しているメーカーがあります（このところの日本は本当におかしいです）。
ですのでＭＹＣＰＵ８０もＮＤ８０Ｚ３．５もＮＤ８０８０も海外から調達した海外製の６２２５６を搭載しています。
今回のトラブルを経験して、それを克服しようと試行錯誤を続けている過程でたまたま手元に残っていた日立のＨＭ６２２５６を試してみて、あらためてその優秀さを再認識しました。
確かにさらなるノイズ対策は必要ではありましたが、心当たりのあるところにしかるべく対策をほどこしただけで、ＨＭ６２２５６を実装したＮＤ８０Ｚ３／ＭＣ８０＋ＭＹＣＰＵ８０Ｂは、ＳＴＡＲＴＲＥＫを何事もなくロードできて、それを実行することもＬＩＳＴ表示をすることも問題なくクリアしてくれました。
今まで泥沼でもがいていたことがまるで夢のようです。
さすがは日立。
もう日立様様大明神様です。
念のために海外製のＲＡＭに交換してみますと、やっぱり見事にＳＴＡＲＴＲＥＫのＬＯＡＤでこけてしまいます。
しかしこのＲＡＭに問題があるわけではありません。
普通に使っている分には何の問題もなく動作してくれています。
おそらくノイズに対する耐性のようなもののレベルが違うのでありましょう。
いえ。

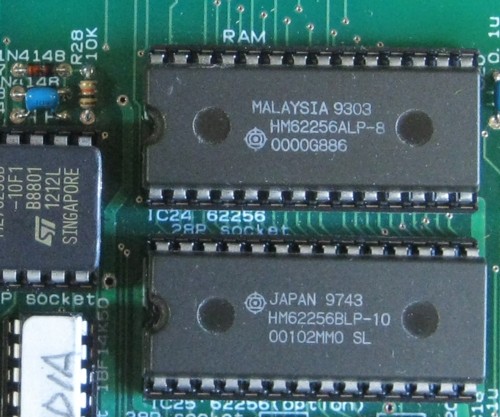

あるいは日立のＨＭ６２２５６は製造年も古く、写真にありますようにアクセスタイムも８５ｎｓと１００ｎｓです（ＨＭ６２２５６ＡＬＰ−８のアクセスタイムは８５ｎｓです）。

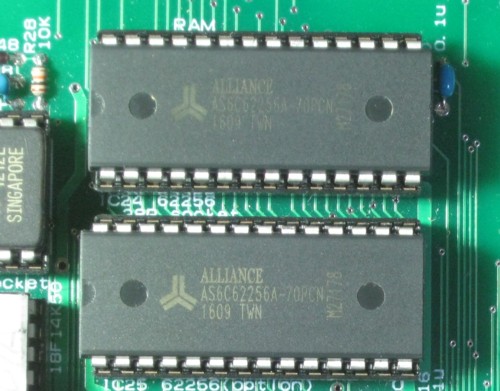

対する海外製（ＡＬＬＩＡＮＣＥ ＭＥＭＯＲＹ，ＩＮＣ．製）は７０ｎｓです。
アクセスタイムが速いということは、ノイズにも反応しやすいとも言えます。
そういうことが関係しているのかもしれません。
実は手元にはＡＬＬＩＡＮＣＥ社製以外の海外製の６２２５６も２〜３種残っているのですが（いずれも７０ｎｓ）、それらを試してみた結果はＡＬＬＩＡＮＣＥ製とほぼ同じ結果になりました。
そういうことならば、なんとかして日立のＲＡＭを調達できれば、とりあえずこの問題は解決できそうです。
さっそくインターネットを検索し、なんとかみつかったＨＭ６２２５６をまずは試しにオーダーいたしました。
これにて一件落着です。
なのですけれど。
どうにも面白くないのですよねえ。
確かに、ＨＭ６２２５６を実装すればとりあえず問題は解決しそうです。
それはそれで間違った考えではありません。
そういうことのために規格とかスペックとかがあるわけですから、今回のケースでは海外製は合わなくて、日立ならよい、という結論を出してもいけないことはありません。
むしろ賢明な、現実に即した良策かもしれません。
しかし…。
面白くありませんねえ。
なにしろＳＴＡＲＴＲＥＫのロードとＬＩＳＴ表示だけなのですから。
なんとかしたいじゃありませんか。
それに。
もしＨＭ６２２５６が入手できなくなったら。
どうするの？
次回に続きます。
ＴＴＬでＣＰＵをつくろう！［第８６７回］
２０１８．３．１９ｕｐｌｏａｄ
