ＫＬ５Ｃ８０Ａ１２マイコンボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＫＬ５Ｃ８０Ａ１２はＺ８０互換の高速高性能８ビットマイクロコントローラです。
残念なことに数年前に生産中止になってしまいました。
しかし当社ではＫＬ５Ｃ８０Ａ１２を使った組込みマイコンボードはまだ健在です。
そのＫＬ５Ｃ８０Ａ１２を使ったＮＤ８０Ｚ３．５上位互換マイコンボードの製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第５３回］



●ＭＹＣＰＵ８０システムＲＯＭ／ＮＤ８０８０システムＲＯＭメモリマップ（３）

今回は新マイコン独立化セット用のシステムＲＯＭです。
前回説明しましたマイコン独立化セット用のシステムＲＯＭはＵＳＢ接続型と独立型とに分けてそれぞれを２７Ｃ２５６ＲＯＭに焼いて提供しています。
今回の新マイコン独立化セット用のシステムＲＯＭはＵＳＢ接続型と独立型のシステムをまとめて１個の２７Ｃ５１２ＲＯＭに焼いています。
ＲＯＭ名はＮ８Ｕ／Ｓ１Ｍです。
ＲＯＭの前半３２ＫＢにＵＳＢ接続型システムが入っていて後半３２ＫＢには独立型システムが入っています。

１）こちらが前半３２ＫＢに入っているＵＳＢ接続型システムです。

この部分は前回の独立化セット対応版をもとにして、新独立化セット対応にしたものです。
ＳＤカードにアクセスできることと、代わりに倍精度浮動小数点演算ができない点はマイコン独立化セットに対応のＵＳＢ接続型と同じですが、今回の新マイコン独立化セット対応のＵＳＢ接続型システムはさらにリアルタイムクロック制御（ＲＥＡＤ＄、ＴＩＭＥ＄）とＳＤカードアクセス機能の追加（ログファイルの読み出し）を加えています。

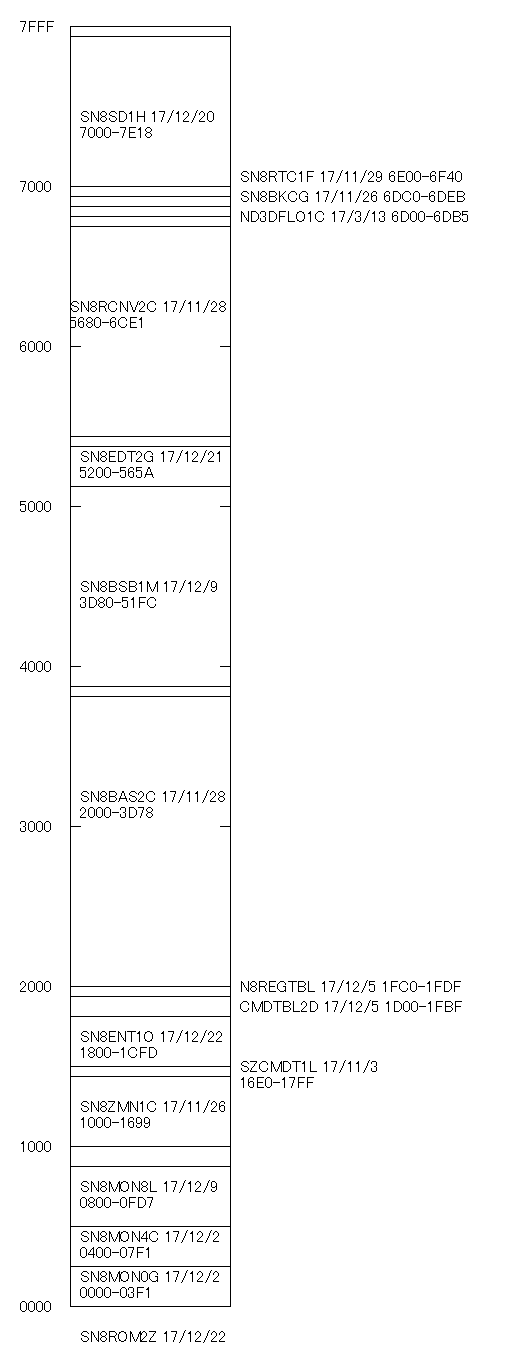

２）こちらはＲＯＭの後半に入っている独立型のシステムです。

２７Ｃ５１２は６４ＫＢのＲＯＭですからアドレスは００００〜ＦＦＦＦになります。
ＮＤ８０Ｚ３．５用システムのところでも書きましたが、新マイコン独立化セット用のシステムでは、前半と後半は同じＲＯＭエリア００００〜７ＦＦＦに割り当てています。
前半と後半はコマンドで切り換えて００００〜７ＦＦＦに割り当てて実行します。
上のメモリマップで前半も後半もアドレスが同じ００００〜７ＦＦＦになっているのはそのためです。
ＮＤ８０８０の本体ボードには２７Ｃ５１２を実装することはできません。
このシステムＲＯＭは新マイコン独立化セットのボード上のＲＯＭソケットに実装して使います。

前回のマイコン独立化セットではＵＳＢ接続をしない「独立型」システムはＮＤ８０８０とＭＹＣＰＵ８０とで同じシステムＲＯＭを使うことができる、と書きました。
今回の新マイコン独立化セットでも、「独立型」については同じことが言えます。
ただＵＳＢ接続型はインターフェースが違うので、そこは共通にできません。
ＭＹＣＰＵ８０については新マイコン独立化セットに対応したＵＳＢ接続型システムプログラムは未作成ですので、「独立型」でのみ使っていただくことになります。
ＭＹＣＰＵ８０に対しては上記のＳＮ８ＲＯＭ２Ｚの部分を２７Ｃ２５６に焼いたものか、あるいは上記の２７Ｃ５１２ＲＯＭを「２７Ｃ２５６」の設定で使用することになります。

なおＮＤ８０Ｚ３／ＭＣ８０はＭＹＣＰＵ８０Ｂを切り離してＺ８０ＣＰＵを搭載した場合にはＮＤ８０Ｚ３．５と同じ働きになりますから、［第４９回］、［第５０回］のＮＤ８０Ｚ３．５用システムＲＯＭを使って、独立化セット、新独立化セットに接続することができます。
ＮＤ８０Ｚ３／ＭＣ８０＋ＭＹＣＰＵ８０Ｂの構成では、ＮＤ８０８０と同じ働きになりますから、前回と今回のシステムＲＯＭを使って独立化セット、新独立化セットに接続することができます。

ＫＬ５Ｃ８０Ａ１２マイコンボードの製作［第５３回］
２０１８．１２．９ｕｐｌｏａｄ
