ＫＬ５Ｃ８０Ａ１２マイコンボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＫＬ５Ｃ８０Ａ１２はＺ８０互換の高速高性能８ビットマイクロコントローラです。
残念なことに数年前に生産中止になってしまいました。
しかし当社ではＫＬ５Ｃ８０Ａ１２を使った組込みマイコンボードはまだ健在です。
そのＫＬ５Ｃ８０Ａ１２を使ったＮＤ８０Ｚ３．５上位互換マイコンボードの製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第７０回］



●新ＺＢＫ開発セットのリニューアル（５）プリント基板とＲＯＭＷＲＩＴＥＲの回路図

前回の回路図を基板化しました。

この基板は試作基板です。
やっぱり一回でうまくいくことは稀でどこかに考え違いやミスが出て来ます。
基板上で修正をした結果、正常動作することを確認しました。
前回の回路図は修正後の回路図です。

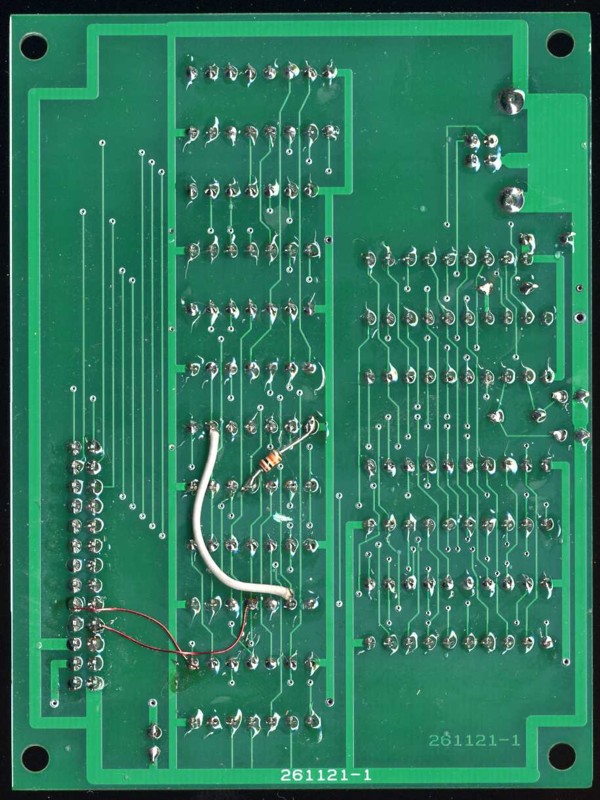

こちらは基板裏面です。

何ヶ所か修正を行なっています。

ＺＢＫ開発セットは組込型マイコンのための開発システムであるという性格上ＲＯＭ　ＷＲＩＴＥＲが必須になります。
現行の開発セットはＵＳＢインターフェース回路とＲＯＭ　ＷＲＩＴＥＲ回路を同じ基板上に載せています。
今回製作した新しい開発システムボードではＵＳＢインターフェース回路（上の基板）とＲＯＭ　ＷＲＩＴＥＲ回路基板を２枚の基板に分けました。
こちらが新しく製作したＲＯＭ　ＷＲＩＴＥＲ基板です。

２７Ｃ１００１専用のＷＲＩＴＥＲ基板です。
このＷＲＩＴＥＲでユーザープログラムをＲＯＭ化します。

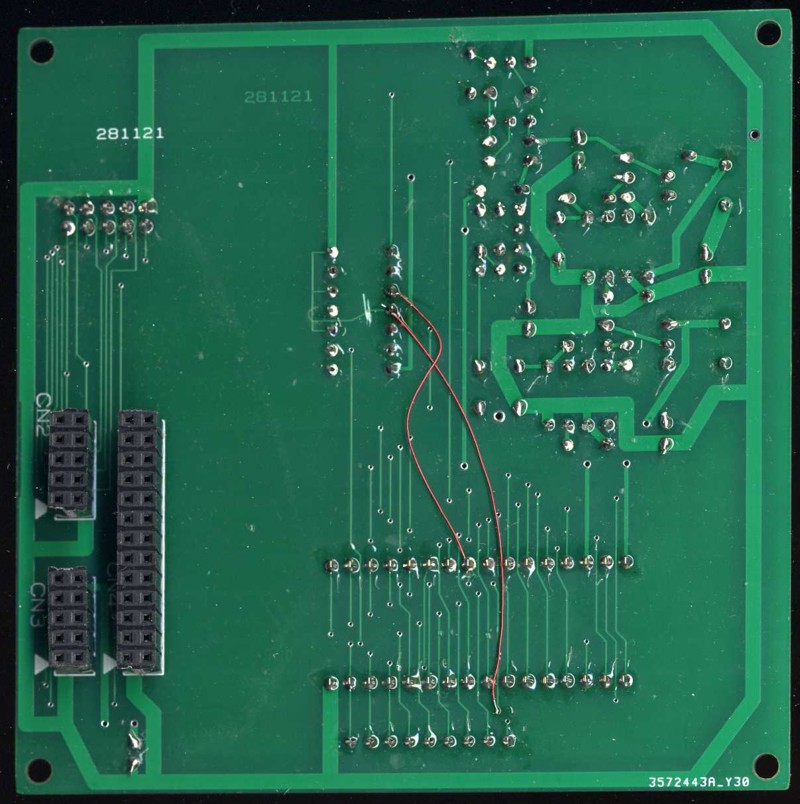

こちらは基板裏側です。

やっぱり誤配線がありました。

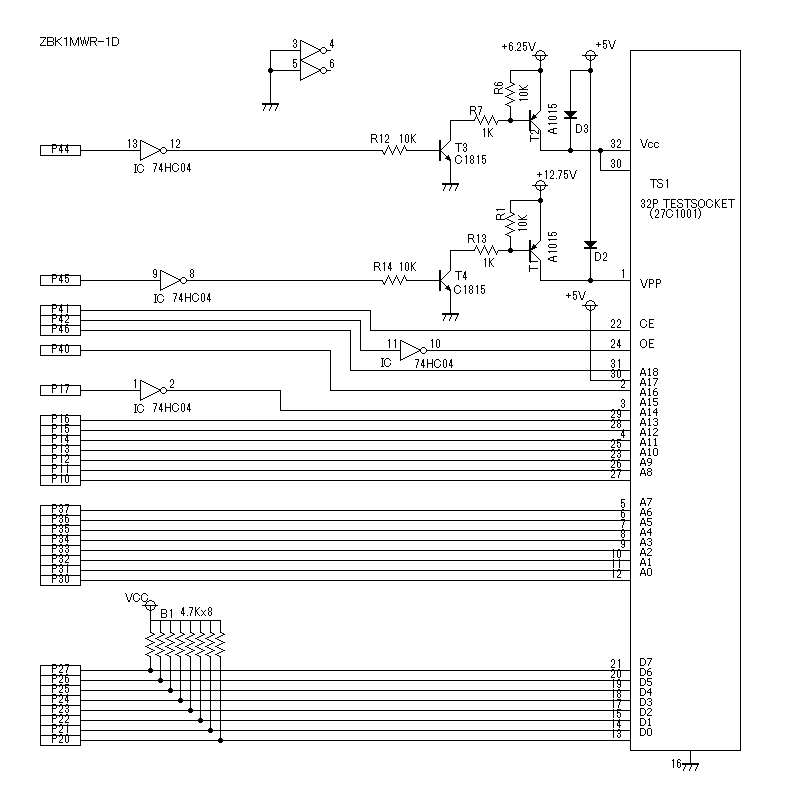

こちらはＲＯＭ　ＷＲＩＴＥＲの回路図です。


ＫＬ５Ｃ８０Ａ１２マイコンボードの製作［第７０回］
２０２２．４．１９ｕｐｌｏａｄ
