ＫＬ５Ｃ８０Ａ１２マイコンボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＫＬ５Ｃ８０Ａ１２はＺ８０互換の高速高性能８ビットマイクロコントローラです。
残念なことに数年前に生産中止になってしまいました。
しかし当社ではＫＬ５Ｃ８０Ａ１２を使った組込みマイコンボードはまだ健在です。
そのＫＬ５Ｃ８０Ａ１２を使ったＮＤ８０Ｚ３．５上位互換マイコンボードの製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第７２回］



●新ＺＢＫ開発セットのリニューアル（７）ＢＡＳＩＣプログラムをＲＯＭで実行

新しく製作したＰＩＣ１８Ｆ１４Ｋ５０版の新ＺＢＫＵＳＢインターフェース基板をＺＢＫＣＰＵボードに接続して動作させてみました。

写真の右側がＰＩＣ１８Ｆ１４Ｋ５０版新ＺＢＫＵＳＢインターフェース基板です。
ＵＳＢケーブルでＷｉｎｄｏｗｓ７パソコンに接続しています。
中央が組込型マイコンボードＺＢ２８Ｋです。
ボード上の８２Ｃ５５からデータを出力しています。

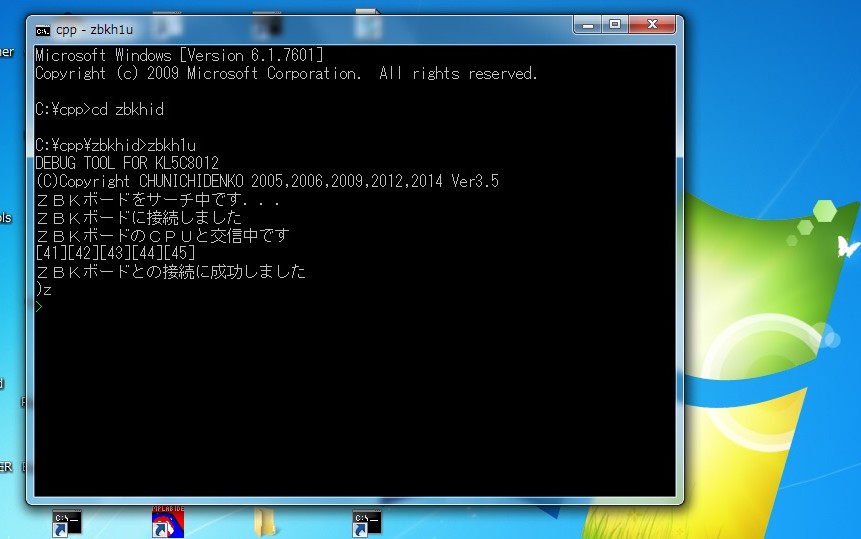

こちらはＷｉｎｄｏｗｓ７の画面です。

新ＺＢＫＵＳＢインターフェース基板を介してＺＢ２８Ｋに接続したところです。
ＵＳＢを通じてＺＢ２８Ｋ上のＢＡＳＩＣシステムを動かします。
この辺りのところはＮＤ８０Ｚ３．５などの操作と同じですが、ここで動いているのはＫＬ５Ｃ８０Ａ１２用のＺＢＫ＿Ｖ３ＢＡＳＩＣです。
ＮＤ８０Ｚ３．５などのＢＡＳＩＣとほぼ同じです。

基本的にＮＤ８０Ｚ３．５などのＢＡＳＩＣプログラムと互換性があります。

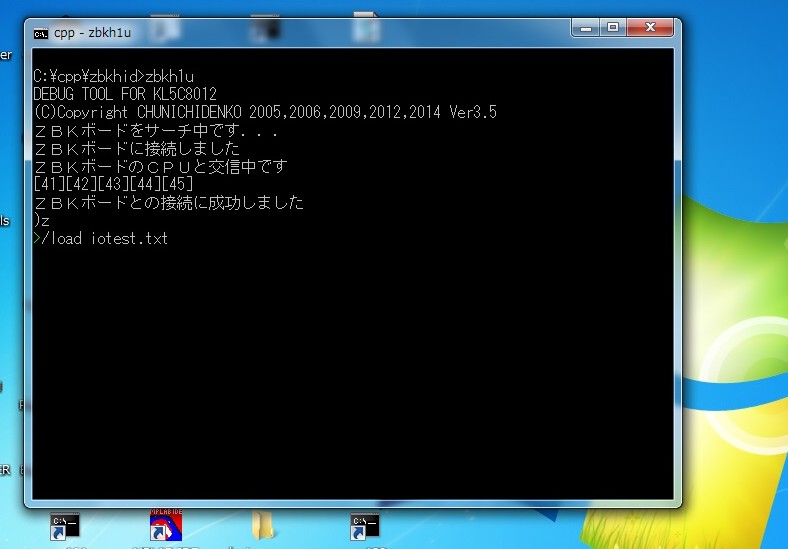

最初の写真の８２Ｃ５５出力テストのためのプログラムをＬＯＡＤします。

ＬＯＡＤしたプログラムを実行しました。

最初の写真はちょうどこの画面の状態です。
見かけ上はＷｉｎｄｏｗｓ７のコマンドプロンプト上でＢＡＳＩＣプログラムが動作しているように見えますが実際にはＢＡＳＩＣプログラムはＺＢ２８ＫのＲＡＭに転送されてＺＢ２８Ｋ上でＺＢ２８ＫのＣＰＵ、ＫＬ５Ｃ８０Ａ１２によって実行されています。
ここまでの動作、操作はＮＤ８０Ｚ３．５やＮＤ８０ＫＬ／８６などと同じです。

プログラムの実行を中止しました。

ここからがＮＤ８０Ｚ３．５、ＮＤ８０ＫＬ／８６と異なってきます。
このＢＡＳＩＣプログラムをＺＢ２８ＫのシステムＲＯＭのユーザー用エリアに書き込みます。
そのために必要なのが前回、前々回で紹介したＲＯＭ　ＷＲＩＴＥＲです。

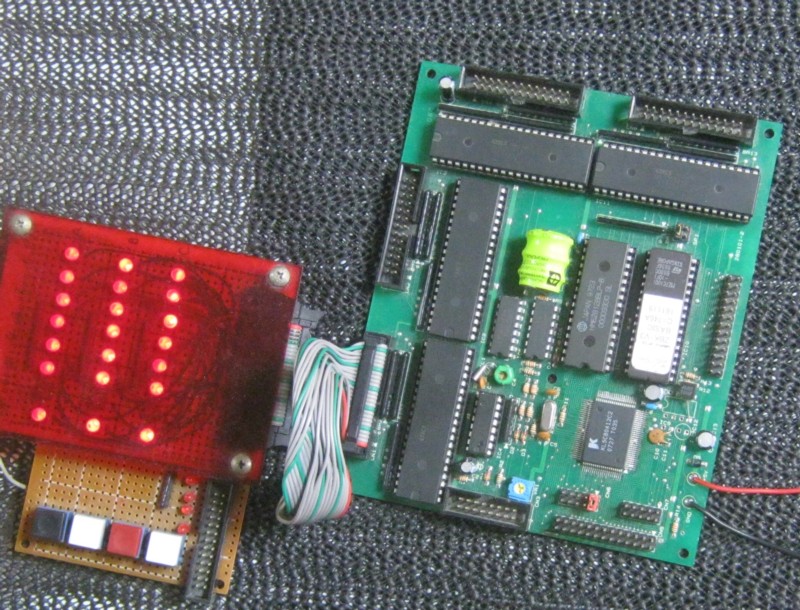

ＢＡＳＩＣプログラムを書き込んだシステムＲＯＭを実装して電源を入れました。

最初の写真と違ってＺＢ２８ＫにはＵＳＢインターフェースボードは接続されていません。
ＺＢ２８Ｋは単独で自走しています。

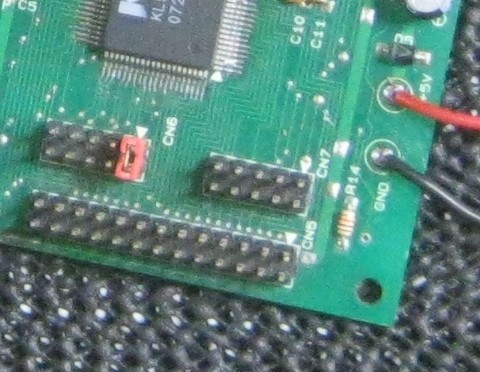

ＵＳＢ接続によってＷｉｎｄｏｗｓパソコンからリモート制御するか、ＵＳＢ接続をしないでシステムＲＯＭに書き込まれたＢＡＳＩＣプログラムを単独で実行するかの選択は下の写真にあるジャンパピンのセットで行ないます。

写真の位置にジャンパピンをセットして電源をＯＮにすると起動後にシステムＲＯＭに書き込まれたユーザーのＢＡＳＩＣプログラムが自動的に実行されます。

ＫＬ５Ｃ８０Ａ１２マイコンボードの製作［第７２回］
２０２２．４．２３ｕｐｌｏａｄ
