ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第１０回］
●サンプルプログラム（６）Ｉ／Ｏポートへの出力（４）Ｒ＋＋
前回はＩ／Ｏポートの出力を＋１ずつ加算していくプログラムを作りました。
Ｒ＝Ｒ＋１
という文はＢＡＳＩＣでの定番です。
この形式はＣでも用いられています。
Ｃでは加算値が１のときに限って使うことのできる簡易な形式があります。
それが今回のテーマ、Ｒ＋＋命令です。
私はＣは嫌いなのですがこれは便利な命令だと思います。
便利なものはできる限り取り入れるべきです。
スタンダードにこだわる必要はありません。
ということでＰＩＣＢＡＳＩＣコンパイラでも実装することにしました。

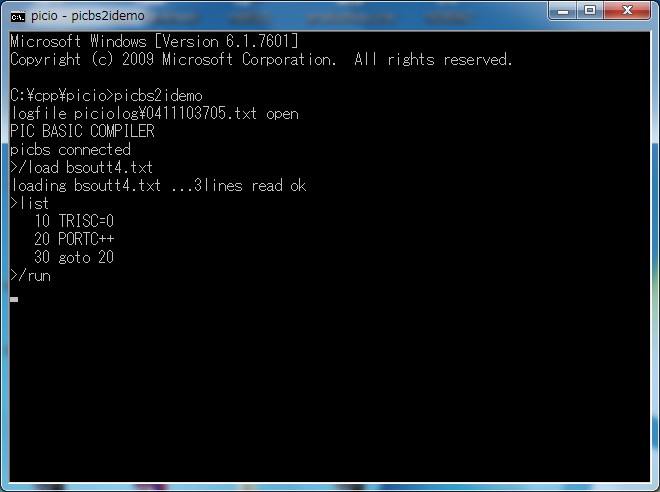

こちらがサンプルプログラムです。
レジスタ名の後ろに‘＋＋‘をつけるだけです。
Ｃではありませんから文末に’；’をつける必要はありません。
またＣのように最初に変数名などを記述する必要もありません。
いかかでしょうか。
めっちゃ簡単でありましょう。
ＰＩＣＢＡＳＩＣコンパイラの変数名は半角英数字で表記します（最初の１文字はアルファベットに限定）。
ＴＲＩＳＣ、ＰＯＲＴＣがＰＩＣのＳＦＲです。
［訂正］
２３．４．２９追記
通常の変数名は英小文字と数字で表記することとしました。
通常の変数名では英大文字は使えません。
ＳＦＲの誤記を検出できるようにするためです。
［第１６回］をお読みください。
ついでに説明しますと命令、コマンドも大文字、小文字のどちらでも使えます。
昔のＢＡＳＩＣは大体大文字で表記することが多かったと思います。
しかしＰＩＣＢＡＳＩＣではＳＦＲに働きかけていることがすぐにわかるほうがよいと思いますから、こちらも小文字を使うほうがよいかと思います。
’ｇｏｔｏ’がＢＡＳＩＣの命令です（’ＧＯＴＯ’も使えます）。

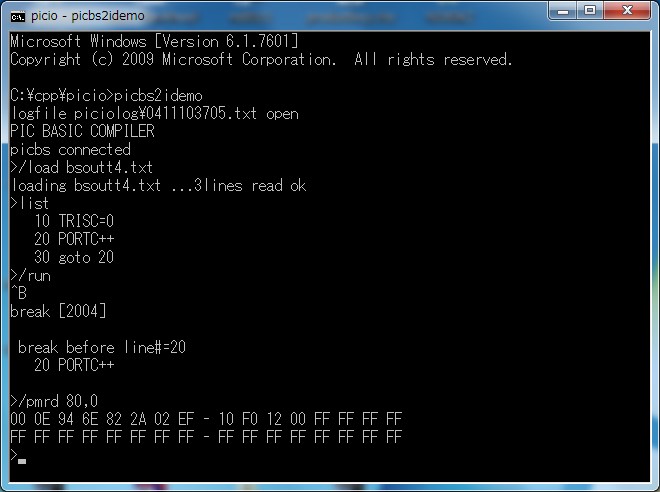

／ｒｕｎで実行したあと［Ｃｔｒｌ］［Ｂ］を入力してブレークしました。
２０行と３０行を繰り返し実行するプログラムですから「ｂｒｅａｋ ｂｅｆｏｒｅ ｌｉｎｅ＃＝２０」というのは２０行の実行直前（３０行の実行直後）にブレークしたことを示しています。
今までと同じように／ＰＭＲＤコマンドでＰＩＣ１８Ｆ１４Ｋ５０に書き込んだプログラムコードを表示させました。
いつもならここでＰＩＣのアセンブラニーモニックを併記したリストを書いてお見せするところですが今回はちょいとわけがあってそこは省略します。
そのわけは次回説明の予定です。

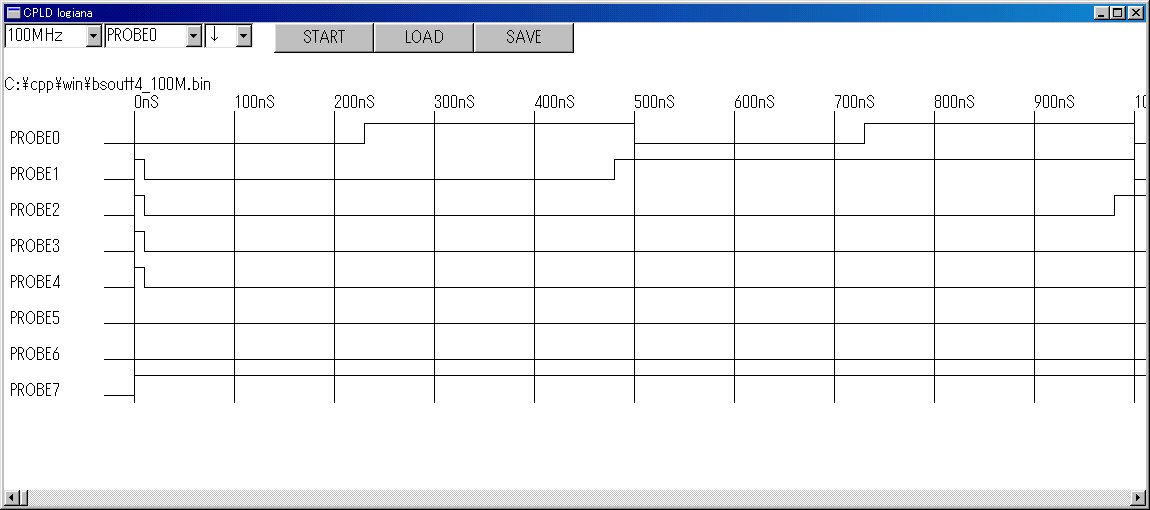

ＰＯＲＴＣの出力をＣＰＬＤロジアナで観測しました。
サンプリング周波数は１００ＭＨｚです。
Ｒ＋＋はＲ＝Ｒ＋１よりも短いマシン語プログラムにコンパイルされます。
そのため前回のプログラムよりも高速で実行されます。
ビット０（ＲＣ０、ＰＲＯＢＥ０）の出力波形はＨが２７０ｎｓでＬは２３０ｎｓです。
Ｈ期間とＬ期間で若干パルス幅に差異があるようです。
１回の周期は５００ｎｓでこれは計算通りの値です（次回説明の予定）。

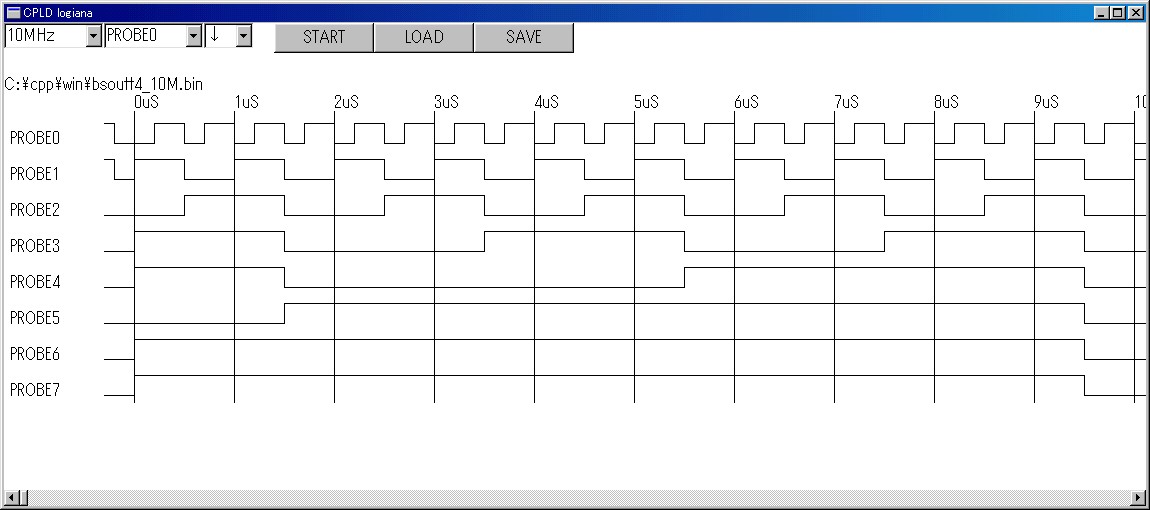

サンプリングクロック１０ＭＨｚです。
ＲＣ１（ＰＲＯＢＥ１）から上のビットの１回の周期を見るとＲＣ１〜ＲＣ４（ＰＲＯＢＥ４）はきっかり１μｓ、２μｓ、４μｓ、８μｓになっています。

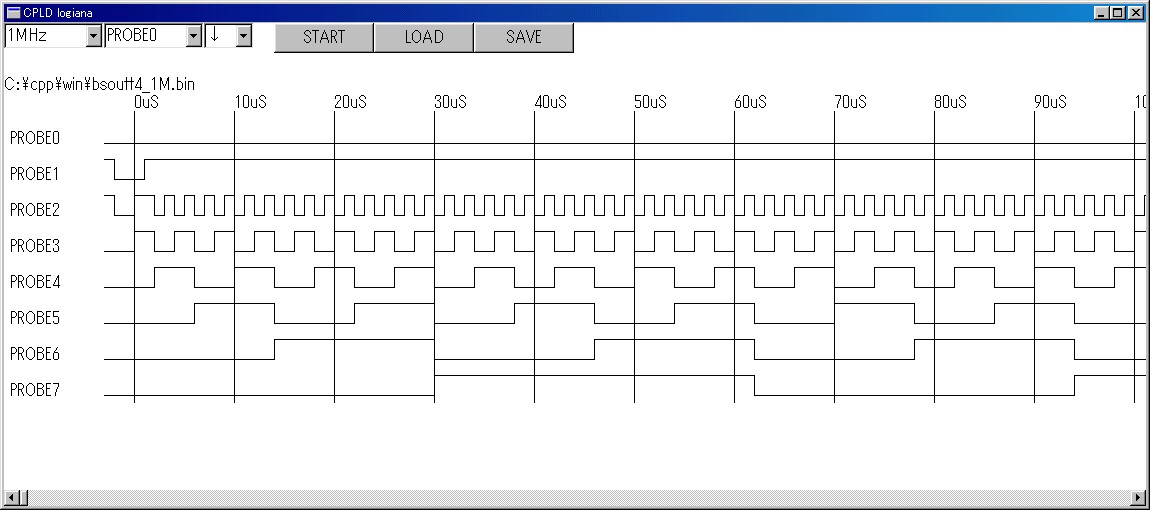

サンプリングクロック１ＭＨｚです。
ＲＣ５（ＰＲＯＢＥ５）＝１６μｓ、ＲＣ６（ＰＲＯＢＥ６）＝３２μｓ、ＲＣ７（ＰＲＯＢＥ７）＝６４μｓになっています。
