ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第１９６回］
●ＰＩＣ１６Ｆ１８２７（９）ＣＯＮＦＩＧ
ＰＩＣのＣＯＮＦＩＧについては何回も書いています。
極端な言い方をするともうＰＩＣごとに書式が異なっているような感じで新しいＰＩＣを入手してプログラムを書いたり以前のプログラムを移植したりするときに毎回のように悩ませられます。
前回もＣＯＮＦＩＧについてちょっとそんなようなことを書きました。
文句ばかり言っていても仕方がありませんから今回はＣＯＮＦＩＧについて少しばかり深堀りしてみることにします。

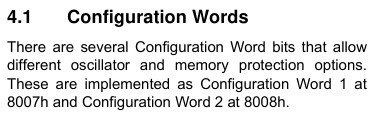

下はＰＩＣ１６Ｆ１８２７ＤａｔａＳｈｅｅｔのＣＯＮＦＩＧの説明です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ１８２７ＤａｔａＳｈｅｅｔ
ＰＩＣ１６Ｆ１８２７にはＣＯＮＦＩＧ１とＣＯＮＦＩＧ２があってそのアドレスは８００７と８００８であると書いてあります。

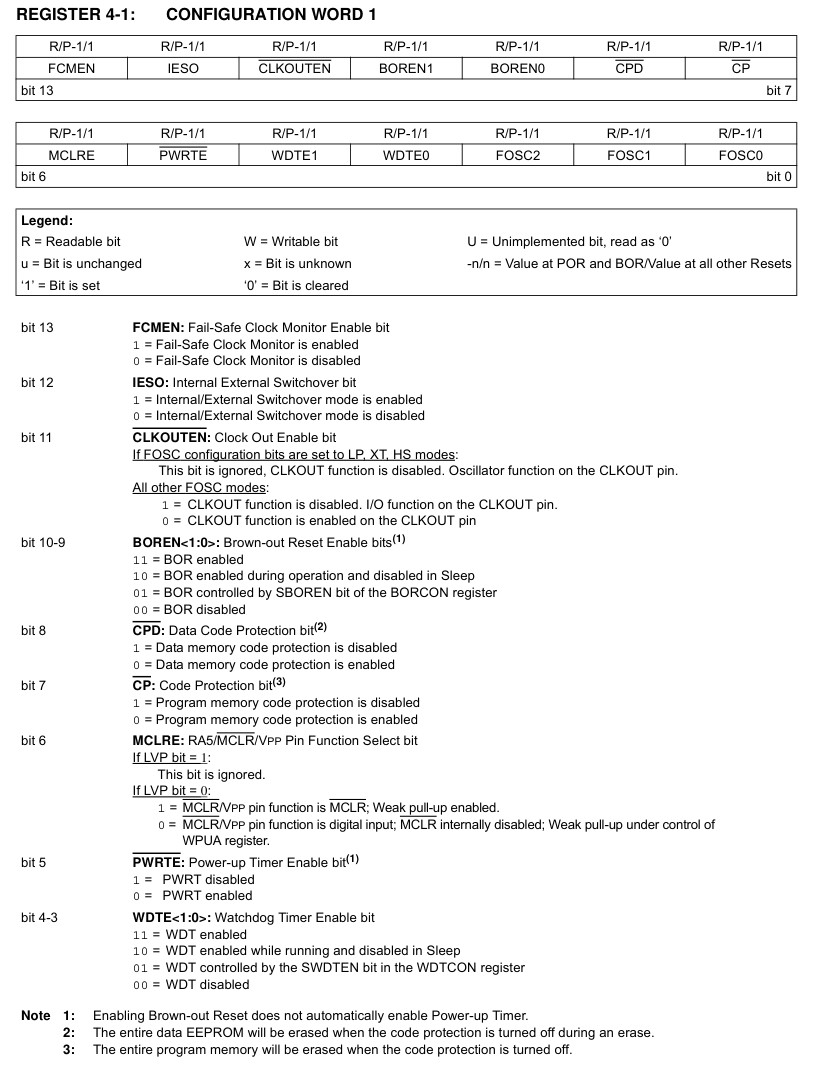

下はＣＯＮＦＩＧ１のビットごとの説明です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ１８２７ＤａｔａＳｈｅｅｔ
ＣＯＮＦＩＧはＰＩＣのキモの部分でここをよく理解しないと期待した通りに動いてくれません。
もっとも大抵のビットは初期値（工場出荷時の既定値）が標準的な値になっていますからそのままでよいことが多いです。
ここでさわるとすればＷＤＴＥでしょう。
一番上のビット列のところで−１／１のように書いてあるのが初期設定値です。
ＷＤＴＥはＷａｔｃｈ Ｄｏｇ Ｔｉｍｅｒです。
初期値ではイネーブルになっています。
ＷＤＴを使わないときはここをディスイネーブルにしておく必要があります。

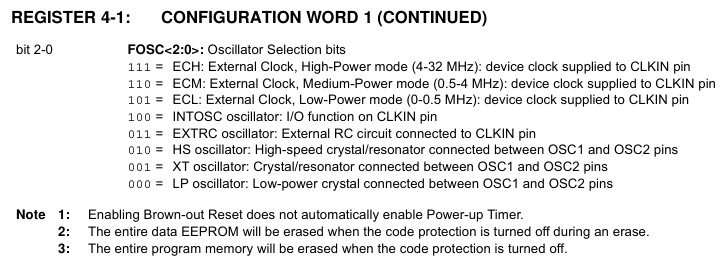

下は上の説明の続きです。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ１８２７ＤａｔａＳｈｅｅｔ
ＦＯＳＣでＣＰＵクロックの設定をします。
初期値は外部にクリスタルをつける設定になっています。
使い方によってここを書き換える必要があります。

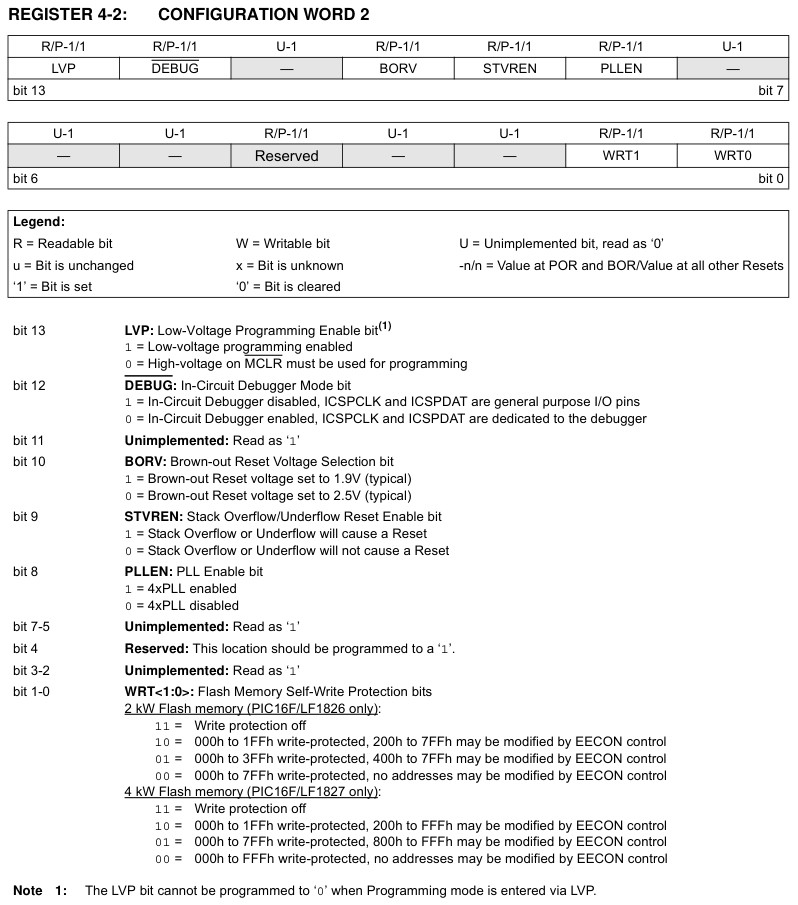

下はＣＯＮＦＩＧ２の説明です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ１８２７ＤａｔａＳｈｅｅｔ
ＬＶＰは注意が必要です。
普通はさわる必要のないビットです。
初期値はＶｐｐ電圧を使わない低電圧プログラム書込モードになっています。
Ｖｐｐ電圧書込モードではこのビットは無視されます。
ここを’０’にすると通常の電圧ではプログラムの書き換えはできなくなりますから安全のためのロックのようなものだと思います（普通はまずその心配はありません）。
ＰＬＬＥＮはＣＰＵクロックを内部で４倍にします。
初期値ではオンになっています。
ＷＲＴはライトプロテクトです。
初期値ではオフになっていますが通常はここをオンにする必要はないでしょう。

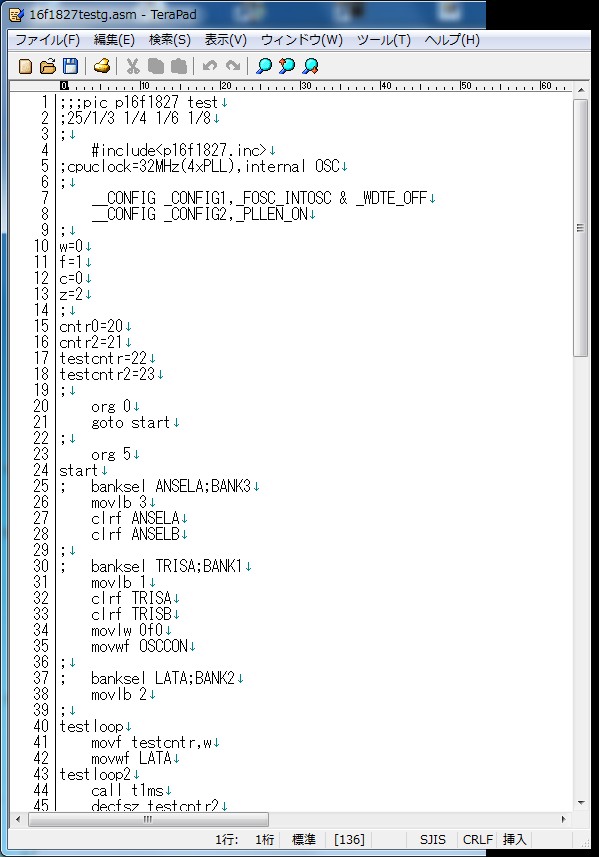

下は前回もお見せしたテストプログラムのアセンブラソースリスト（一部）です。
ＣＯＮＦＩＧ１でＩＮＴＯＳＣ（内蔵発振クロック）を選択し、ＷＤＴオフにしています。
ＣＯＮＦＩＧ２では４ｘＰＬＬをイネーブルにしています。
４ｘＰＬＬはもともとイネーブルになっていますからあらためて表記する必要はないのですがここを省略するとＡＫＩプログラマにＣＯＮＦＩＧがないよって叱られてしまいます。
上の方にも書きましたがこのＣＯＮＦＩＧ行の書き方がＰＩＣごとに異なっていて毎回閉口させられます。
実際のところこのＣＯＮＦＩＧ行はアセンブラによってどのようなマシン語に変換されるのでしょうか。
それを知るには前回と同様アセンブル時に作成されるＬＳＴファイルを見れば一目瞭然です。

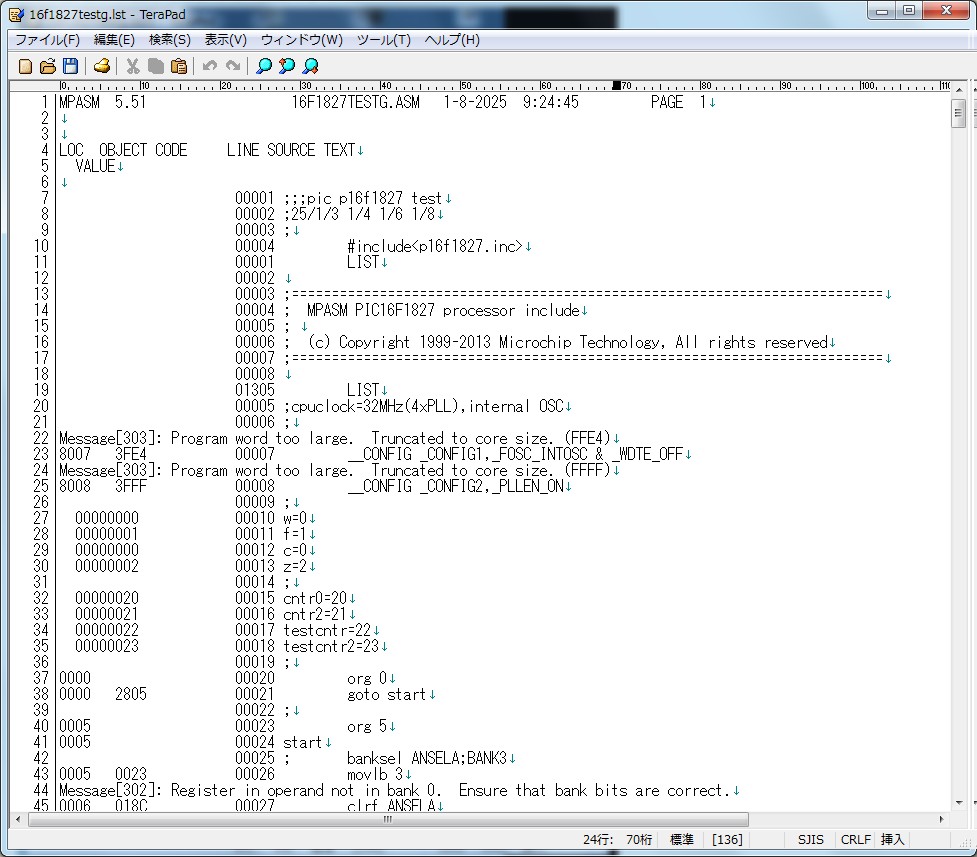

下はＬＳＴファイルの該当部分です。
ＣＯＮＦＩＧ１は８００７ ３ＦＥ４になっています。
ＷＤＴディスイネーブルはビット４とビット３を’０’にします。
ＦＯＳＣを内部発振クロックモードにするのはビット２〜０を’１００’にします。
それ以外のビットは既定値（’１’）のままです。
なんだ。
そのまんまじゃありませんか。
ＣＯＮＦＩＧ２は８００８ ３ＦＦＦで既定値のままです。
たったこれだけのことなのに毎回のように悩ませられるなんてなんだかなあという感じです。
ところがＰＩＣアセンブラの堪らんところはこれだけじゃないのです。
アセンブラによって作成されるＨＥＸファイルを確認してみますとなんじゃこりゃあとたまげてしまいます。

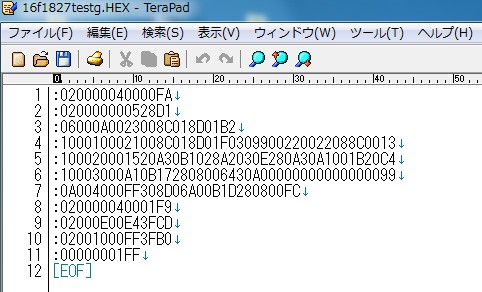

下が作成されたＨＥＸファイルです。
ＣＯＮＦＩＧに関するところは８、９、１０の３行です。
８ではＣＯＮＦＩＧの上位アドレスを０００１であると既定しています。
おいおいおい。
ＣＯＮＦＩＧアドレスはプログラムエリアと同じ上位アドレス００００の８００７と８００８なんじゃありませんか？
それがなんと次の９、１０の行では下位アドレスは０００Ｅと００１０だと書いています。
もうめっちゃくちゃであります。

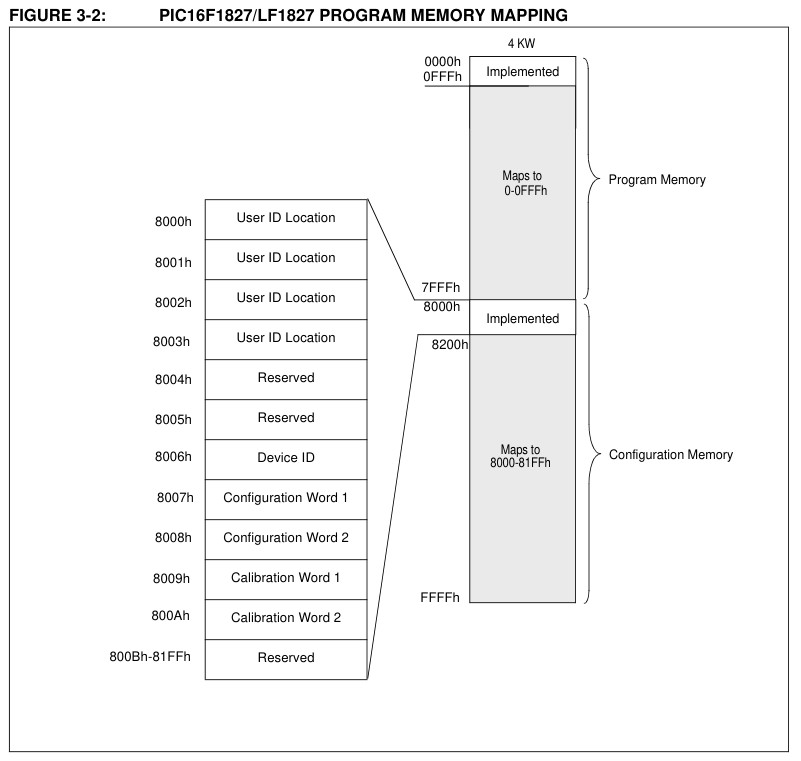

こちらはＰＩＣ１６Ｆ１８２７のメモリマップです。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ１８２７ Ｆｌａｓｈ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
話がちごうとるじゃないのと言いたくなるのでありますが。
ＭｉｃｒｏｃｈｉｐさまのＤａｔａＳｈｅｅｔをまともに読んだりするとまじ悩んでしまうことになります。
こういうところはこだわったりしないで「あ。そうなの」なんてさらりと受け流してしまうに限ります。
もう一度。
なんだかなあ。
［２０２５．１．１２追記］
一晩寝ると頭がリセットされて見えなかったものが見えてきたりします。
上記の部分は私の早トチリでありました。
ちょいとおばかでありました。
Ｍｉｃｒｏｃｈｉｐさまはまともでありました。
そのあたりについては次回に訂正いたします。
ＰＩＣＢＡＳＩＣコンパイラ［第１９６回］
２０２５．１．１１ ｕｐｌｏａｄ
