ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第１９８回］



●ＰＩＣ１６Ｆ１８２７（１１）４ｘＰＬＬが無視される？

ＰＩＣ１６Ｆ１８２７のために書いたテストプログラムも無事に書込みができるようになりましたし、消去もできました。
せっかくそこまでできましたのでＰＩＣ１６Ｆ１８２７に書き込んだテストプログラムを実際に動作させてみることにしました。
テストのためにジャノ目基板を使って回路を組んでもよいのですけれど何か既存の基板で使えるものがないか探してみましたらちょうど使える基板がありました。
［第４９回］で紹介しましたＬＣＤＩＦ回路です。
そこではまだジャノ目基板に試作回路を組んでテストをしていましたが実はその後にプリント基板を作りました。
ただ肝心のＰＩＣＢＡＳＩＣコンパイラボードのソフトウェアの方が途中で止まってしまっている関係で特に売り出す訳でもなくてそのままになっています。
この基板はＰＩＣ１６Ｆ８４を使っていますがＰＩＮ配列がＰＩＣ１６Ｆ１８２７と同じなのでＬＣＤを接続するためのコネクタにＬＥＤ表示回路を接続すれば動作の確認ができそうです。
本来はＬＣＤを制御するための回路ですからそこにＬＥＤ表示回路を接続しても全Ｉ／Ｏポートの出力をそのままＬＥＤ表示させることはできませんが動作の確認をするだけなら十分できます。

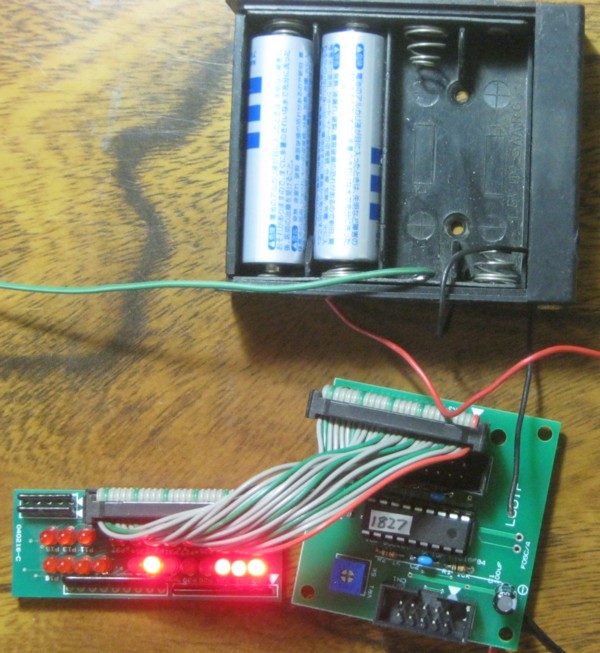

ということで試してみたのが下の写真です。

ＰＩＣは通常の５Ｖ品でも動作範囲が広くて３Ｖでも動作させられます。
簡単なテストをするにはそれで十分なので上の写真のように単三乾電池２本を直列につないでテストしました。
結果はうまくいったように思えたのですが。
どうもクロックがおかしいのです。
プログラムでは内部発振モードの８ＭＨｚを４ｘＰＬＬ回路を通して３２ＭＨｚクロックを得ることで２５６ｍｓごとにパルス出力するはずなのですがそれが１秒ごとの出力になっているように見えます。
プログラムではそのポート出力とは別に１μｓのパルス出力もするようになっています。

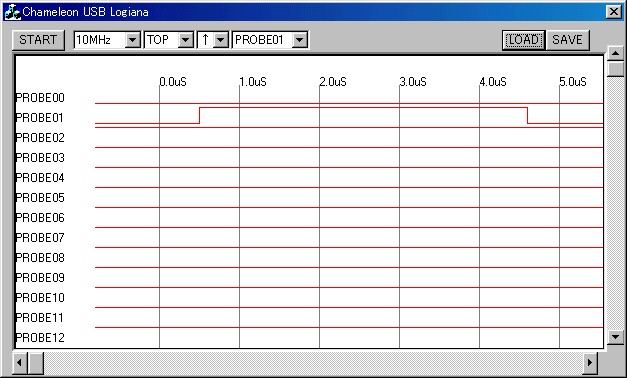

そこでその出力をロジアナで確認してみましたら。
こんな出力でした。

どう見ても１μｓではなくてしっかり４μｓの出力です。
つうことは。
４ｘＰＬＬが全く働いていません？
そんなばかな。
ここでまたしっかり悩んでしまうことになりました。
うーん。
本当にＰＩＣというやつは。

ＰＩＣＢＡＳＩＣコンパイラ［第１９８回］
２０２５．１．１３　ｕｐｌｏａｄ
