［第２２０回］
●ＰＩＣ１６Ｆ６２７（１５）ｌｏｇｉａｎａで解析（８）
また間が３日空いてしまいました。
やらなければならないこととやりたいことがいっぱいあってあっというまに１日が終ってしまいます。
気長なお付き合いをお願いいたします。
前回はＶＨＤＬとＣ＋＋をいじくってＰＩＣＫＩＴⅡの出力データを観測いたしました。
それで。
やっと悩んでいたことがクリアできたのですけれど。
なんだかなあというトホホの結果でありました。
前回お見せした画像です。
それを解析した結果です。
００ Ｌｏａｄ Ｃｏｎｆｉｇｕｒａｔｉｏｎ
００ データ ”００”
００ データ ”００”
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０４ Ｒｅａｄ Ｄａｔａ ｆｒｏｍ Ｐｒｏｇｒａｍ Ｍｅｍｏｒｙ
０５ データ ”０５”
６０ データ ”６０”
００ Ｌｏａｄ Ｃｏｎｆｉｇｕｒａｔｉｏｎ
ＦＦ データ ”ＦＦ”
３Ｆ データ ”３Ｆ”
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０１ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ １
０７ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ ２
０８ Ｂｅｇｉｎ Ｅｒａｓｅ／Ｐｒｏｇｒａｍｍｉｎｇ Ｃｙｃｌｅ
０１ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ １
０７ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ ２
０３ Ｌｏａｄ Ｄａｔａ ｆｏｒ Ｄａｔａ Ｍｅｍｏｒｙ
ＦＦ データ ”ＦＦ”
３Ｆ データ ”３Ｆ”
０１ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ １
０７ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ ２
０８ Ｂｅｇｉｎ Ｅｒａｓｅ／Ｐｒｏｇｒａｍｍｉｎｇ Ｃｙｃｌｅ
０１ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ １
０７ Ｂｕｌｋ Ｅｒａｓｅ Ｓｅｔｕｐ ２
ＣＰＬＤは超高速動作（１００ＭＨｚ）ですので前回の写真のようにミノムシクリップなどで適当なデータ取得をしたりするとノイズでおかしなデータを拾ってしまったりします。
そういうあたりを推測して補正しながら解析した結果です。
ＥＲＡＳＥ動作としては辻褄が合っていますから上記の解析結果で合っていると思います。
ところがですね。
これって私が書いたＰＩＣ１６Ｆ６２７のＢＵＬＫ ＥＲＡＳＥプログラムと同じなんですよお。
んな、ばかな。
で。
あらためてよーくプログラムを確認してみましたら。
やってしまっておりました。
なんとも痛恨のミスでありました。

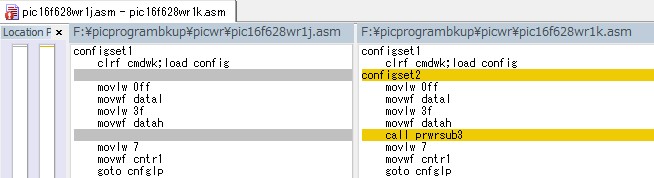

左が今までのＰＩＣＷＲ ＰＲＯＧＲＡＭです。
右は今回ミスに気がついて直したプログラムです。
１行落ちておりました。
下から４行目のｃａｌｌ ｐｒｗｒｓｕｂ３です。
この行が欠落していたために解析リストの最初のあたりにありますＬｏａｄ Ｃｏｎｆｉｇ ”３ＦＦＦ”が発行されなかったのでした。
まったく。
この何日間はいったいなんだったのでしょう。
もうがっくりです。
ま。
前から作ろうと思っていたＰＩＣＫＩＴⅡの解析ツールを作ってしまったことですから、よしとしましょお（自分を慰めております）。
本日は時間がありませんのでバグ取り後の検証結果については次回に整理して書くことにいたします。
ほんとうにとほほであります。
