ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２３３回］



●ＰＩＣ１６Ｆ６２８Ａ

ＰＩＣ１６Ｆ６２８Ａを入手しました。
ＰＩＣ１６Ｆ６２８Ａは今まで結構たくさん使ってきたのですが最近は同様の機能でもっと安価なＰＩＣを使うようになりました。
しばらく使っていなかったのであらためて確認してみましたら手持ちは全部使い切ってしまったようで１個も残っていませんでした。
たまたまＰＩＣ１６Ｆ６２７が１個残っていましたのでそれを使って今までテストをしてきました。
ＰＩＣ１６Ｆ６２７とＰＩＣ１６Ｆ６２８Ａはユーザープログラムレベルでは殆ど同じ扱いができるＰＩＣなのですがＤａｔａＳｈｅｅｔで確認してみるとＷＲＩＴＥＲプログラムはかなり異なっているようです。
そういうことになるとやっぱりせめて１個は入手して実際に試してみないことにはいけませんでしょう。
そこで特に使う予定はないのですけれどＰＩＣ　ＷＲＩＴＥＲプログラムをテストするために秋月からＰＩＣ１６Ｆ６２８Ａを１個購入しました。
ついでにこれからテストするつもりのＰＩＣをまとめて購入してしまいました。

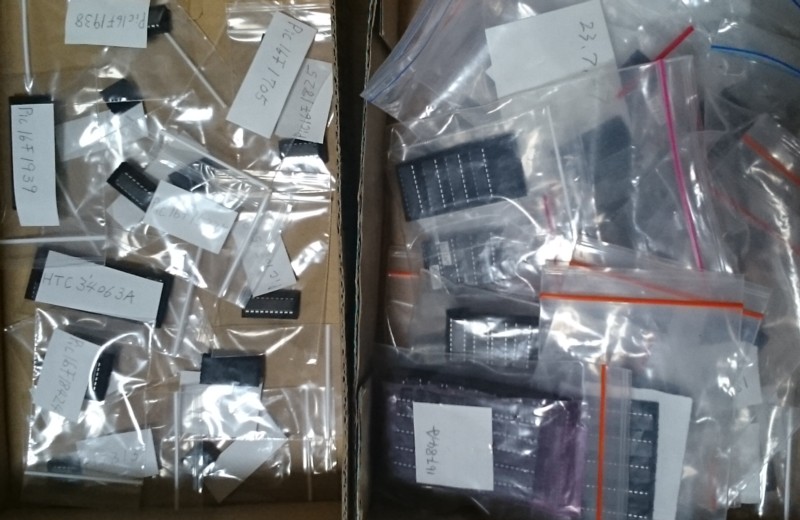

写真の左側が今回購入したＰＩＣで右側は少し前にやはり同じ目的で購入したものです。

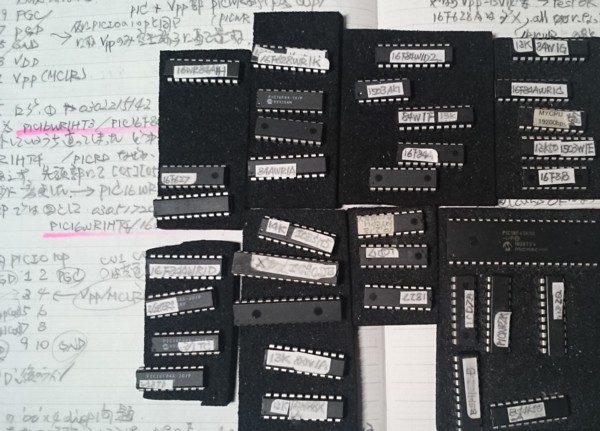

下は今まで試したものや現在テスト中のものです。

こんな感じで毎日苦闘しているのです。
今回入手したものや以前に入手してまだ試していないものをこれからひとつずつＰＩＣ　ＷＲＩＴＥＲプログラムで書き込み読み出しテストしていかねばなりません。
今までの経験からしておそらくそれぞれに異なるプログラムを用意することになるのではないかと思っています。
なかなかにしんどいことです。
最初はここまで大変なことになるとは予想していなかったのですけれど、乗りかかった船です。
今更降りるわけにはいきません。
いつまでかかるかわかりませんけれど、初志貫徹であります。
戦闘モードであります。

ＰＩＣ１６Ｆ６２８Ａに戻ります。
まずは現行のＷＲＩＴＥＲプログラムでテストしてみることにしました。
ＰＩＣ１６Ｆ８４や１６Ｆ８４Ａや１６Ｆ６２７は現行のＷＲＩＴＥＲプログラムで書き込み読み出しができました。
最初は／ＰＩＣＲＤです。
logfile piciolog\0311081230.txt open
*** pic i/o ***
picio-30 connected
>/picrd
400C[FF][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][07][30][9F][00][83][16]
0010[10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
0020[10][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[F9][3F]
[10]
>

うまく読み出しはできたようです。
続いて／ＥＲＡＳＥを試してみました。
／ＥＲＡＳＥを実行したあと／ＰＩＣＲＤを実行しました。
>/erase
400C[FF][3F][FF][3F]
>/picrd
400C[FF][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][07][30][9F][00][83][16]
0010[10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
0020[10][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[F9][3F]
[10]
>

あれ？
全然消えていませんね。
バルクイレーズプログラムは変えなければいけないようです。
ことのついでにこのまま／ＰＩＣＷＲも試してみました。
>/hload 16f628atest.hex
loading 16f628atest.hex ...
i=175,binbfend=72
>/picwr
400C[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=22,b=6,[00]000a
[05][00][06][00][0A][07][30][9F][00][83][16][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=42,b=16,[00]0010
[05][00][10][00][10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
[01]
i=62,b=16,[00]0020
[05][00][10][00][20][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
[01]
i=68,b=2,[00]400e
[05][00][02][40][0E][F9][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[03]
picwrend

>

続いてベリファイを実行しました。
>/verify
inbfend=0
400C[FF][3F][FF][3F]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(00)(00)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[x][x]error!
i=22,b=6,[00]000a
[06][00][06][00][0A][07][30][9F][00][83][16][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(06)(00)(00)(00)(00)(00)(00)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[x][x][x][o][x][x]error!
i=42,b=16,[00]0010
[06][00][10][00][10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
(10)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)
[x][x][x][x][x][x][x][x][x][o][x][x][x][x][x][x]error!
i=62,b=16,[00]0020
[06][00][10][00][20][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
(10)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)
[x][x][x][x][x][x][x][o][x][x][x][x][x][x][x][o]error!
i=68,b=2,[00]400e
[06][00][02][40][0E][F9][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(BD)(1E)(50)(28)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[x][x]error!
vfend
error=38
>

全部エラーです。
書き込みプログラムも変更しなければならないようです。

念のため／ＰＩＣＲＤを実行しました。
>/picrd
400C[FF][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
0010[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
0020[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
0030[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
0040[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
0050[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]


07D0[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
07E0[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
07F0[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00]
[01]
type=04,uadrs=01
[08]
400E[BD][1E]
[10]
>/exit

えっ。
全部００になってしまいました。
えらいこっちゃあ。

次回に続きます。

ＰＩＣＢＡＳＩＣコンパイラ［第２３３回］
２０２５．３．１３　ｕｐｌｏａｄ
