ＰＩＣでＵＳＢを！（知識ゼロからのスタートです）
ＰＩＣ１８Ｆ１４Ｋ５０のＵＳＢ機能を１００％自前のソフトで制御する試みです。しかもアセンブラで！
| 当記事は２００９年１２月から「ＴＴＬでＣＰＵをつくろう！」というタイトルの もとにほとんど毎日連載をしてきたものを再編集したものです。 |
２０１１．７．１３ 前へ 次へ 目次へ戻る ホームページトップへ戻る |
| ☆ＰＩＣ１８Ｆ１４Ｋ５０ ＰＩＣ１８Ｆ２５５０では大きすぎて、計画中のＴＫ８０互換マイコンボードＮＤ８０ＺⅢには組み込めそうにないことがわかりました。 ＵＳＢ機能内蔵のＰＩＣにはＰＩＣ１８Ｆ４５５０、ＰＩＣ１８Ｆ２５５０のほかに２０ｐｉｎのＰＩＣ１８Ｆ１４Ｋ５０があることはちょっと前から知っていました。しかしＵＳＢに関する部分がＰＩＣ１８Ｆ２５５０とはかなり異なっているようです。 案の定しっかり泥沼にはまってしまいました。 |
［第８１回］
●ＰＩＣ１８Ｆ１４Ｋ５０をクロック４８ＭＨｚで動かしてみました
前にも説明しましたように、ＰＩＣ１８Ｆ１４Ｋ５０でＵＳＢ（Ｆｕｌｌ Ｓｐｅｅｄモード）を使う場合には４８ＭＨｚをＵＳＢクロックとして供給しなければなりません。
ＰＩＣ１８Ｆ１４Ｋ５０には４ｘＰＬＬ回路が内蔵されていますから、それを使えば１２ＭＨｚのクロックを供給すればよいことになります。
ＰＩＣ１８Ｆ１４Ｋ５０の内蔵発振回路では１６ＭＨｚまでのクロックが得られるのですが、残念なことに１２ＭＨｚはありません。
また内部回路の制約からでしょうか、内部発振クロックでＰＬＬが利用できるのは８ＭＨｚだけに限られます。
いずれにせよ、ＵＳＢのための４８ＭＨｚクロックをＰＩＣ１８Ｆ１４Ｋ５０に供給するためには、外部から１２ＭＨｚクロックを与えるか、１２ＭＨｚクリスタルを外付けするかのいずれかの方法しかありません（外部から４８ＭＨｚクロックを直接供給することも可能ですが、それについてはここでは考えないことにします）。

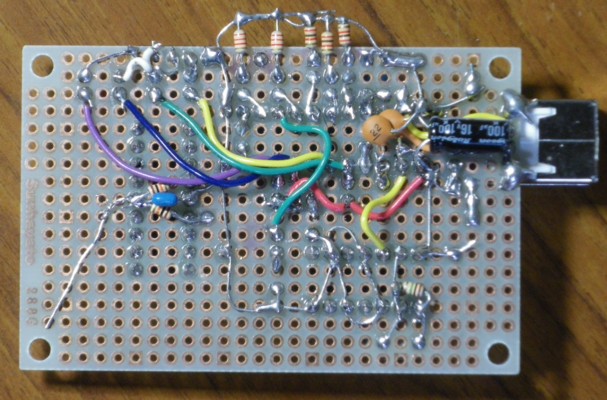

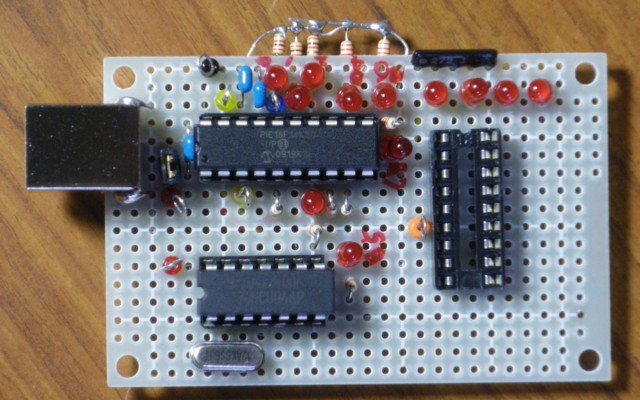

ということで、いよいよＰＩＣ１８Ｆ１４Ｋ５０でＵＳＢのプログラムテストをするための前準備として、まずは４８ＭＨｚクロックで動かしてみることにしました。
これがそのテストプログラムです。
;;;pic p18f14k50 test program
;f14k50test4
;10/5/21
;
;
#include<p18f14k50.inc>
;cpuclock=48MHz 12MHz crystal
;
CONFIG FOSC = HS,CPUDIV = NOCLKDIV,PLLEN=ON,WDTEN=OFF,LVP=OFF;not WDT
;
org 00
clrf ANSEL;PORTA,PORTC are digital
clrf ANSELH;PORTB,PORTC are digital
clrf SLRCON
clrf TRISA;porta=out
clrf TRISB;portb=out
clrf TRISC;portc=out
;
movlw 1
loop
xorwf PORTC
goto loop
;
|
