ＰＩＣ−ＵＳＢＩＯ　ｕｓｉｎｇ　ＢＡＳＩＣ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＵＳＢインターフェースを内蔵したＰＩＣを使ってＷｉｎｄｏｗｓパソコンで外部回路を制御するための各種Ｉ／Ｏ基板の製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第１０９回］



●ＰＩＣＵＳＢＩＯ−０３（５８）Ｔｉｍｅｒ２（７）シングルＰＷＭモード（３）パルス出力プログラム（２）プリスケール

前回に続いて今回もシングルＰＷＭモードのテストをします。
前回のテストでＤａｔａ　Ｓｈｅｅｔにある計算式に値をあてはめて実行したところ出力パルスの周期もパルス幅も計算通りの値が得られました。
そこで今回は式に与える値を変えながらその結果を確認してみることにします。
前回の式は下記の２式です。

［周期］
Ｐｅｒｉｏｄ＝４＊Ｔｏｓｃ＊（ＰＲ２＋１）＊（ＴＭＲ２　Ｐｒｅｓｃａｌｅ　Ｖａｌｕｅ）
Ｔｏｓｃ＝１／４８（μｓｅｃ）
プリスケール　１：１
ＰＲ２＋１＝１２０
周期＝４＊１２０／４８＝１０（μｓｅｃ）

［パルス幅］
Ｐｕｌｓｅ　Ｗｉｄｔｈ＝４＊Ｔｏｓｃ＊（ＣＣＰＲ１Ｌ＜７：０＞：ＣＣＰ１ＣＯＮ＜５：４＞）＊（ＴＭＲ２　Ｐｒｅｓｃａｌｅ　Ｖａｌｕｅ）
Ｔｏｓｃ＝１／４８（μｓｅｃ）
プリスケール　１：１
ＣＣＰ１ＣＯＮ＜５：４＞　００
ＣＣＰＲ１Ｌ＝＄０Ｃ（１０進数　１２）
パルス幅＝４＊１２／４８＝１（μｓｅｃ）

今回は上記のうちＣＣＰＲ１Ｌの値のみを変えて波形を確認してみます。
その部分を変更したプログラムです。

ＣＣＰＲ１Ｌの値を＄１８（１０進数では２４）に変更しました。
前回は＄０Ｃ（１０進数では１２）でしたから計算通りならばパルス幅は前回の倍の２μｓｅｃになるはずです。

プログラムを実行しました。

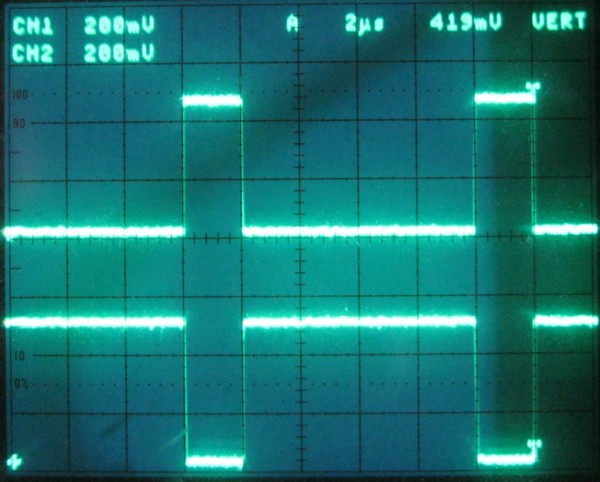

上側（ＣＨ１）がＰ１Ａの出力で下側（ＣＨ２）がＰ１Ｂの出力です。
周期は１０μｓｅｃで前回と変わりません。
パルス幅は計算通りの２μｓｅｃになりました。

今度はプリスケールの値を変えてみます。

２０行のＴ２ＣＯＮを４から５に変更しました。
Ｔ２ＣＯＮのｂｉｔ１−０を０１にするとプリスケールの値が１：４になります。
Ｔ２ＣＯＮは［第１０３回］で説明をしています。

プログラムを実行しました。

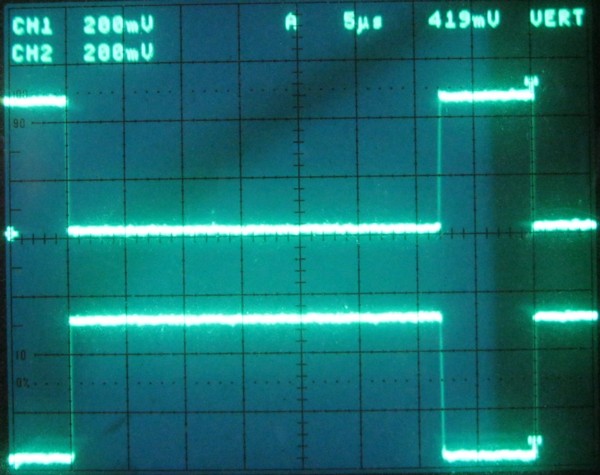

周期が４倍の４０μｓｅｃになりました。

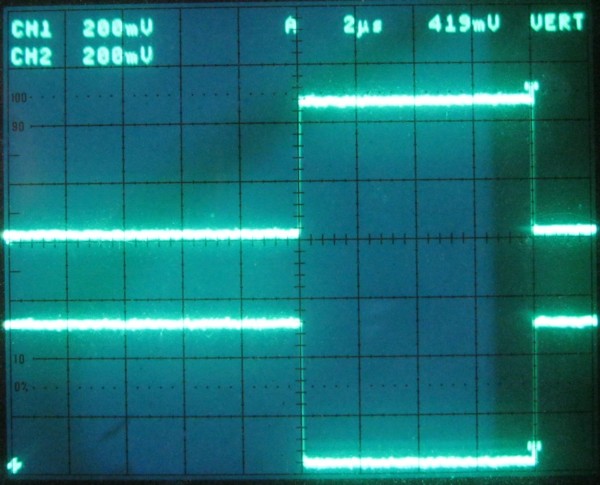

水平時間軸を２μｓｅｃ／ｄｉｖにしました。

パルス幅も４倍の８μｓｅｃになりました。

プリスケールの値を１：１６に変えてみます。

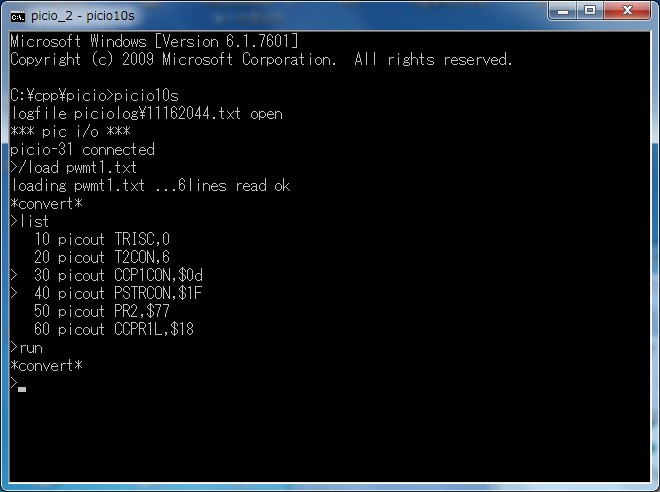

２０行のＴ２ＣＯＮを５から６に変更しました。
Ｔ２ＣＯＮのｂｉｔ１−０を１０または１１にするとプリスケールの値が１：１６になります。

プログラムを実行しました。

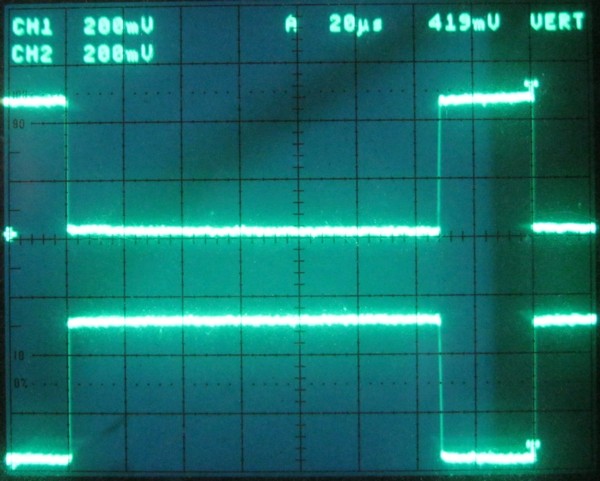

周期が１６０μｓｅｃになりました。
プリスケールが１：１のときの１６倍、１：４のときの４倍の値です。

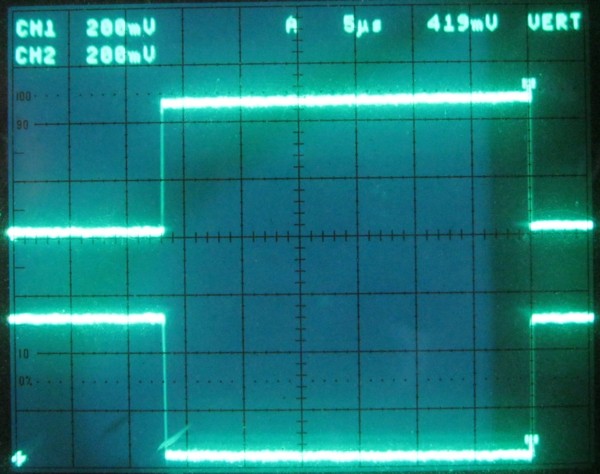

水平時間軸を５μｓｅｃ／ｄｉｖにしました。

パルス幅は３２μｓｅｃになりました。
パルス幅もプリスケールが１：１のときの１６倍、１：４のときの４倍の値です。

ＰＩＣ−ＵＳＢＩＯ　ｕｓｉｎｇ　ＢＡＳＩＣ［第１０９回］
２０２２．１１．２４ｕｐｌｏａｄ
