ＰＩＣ−ＵＳＢＩＯ ｕｓｉｎｇ ＢＡＳＩＣ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＵＳＢインターフェースを内蔵したＰＩＣを使ってＷｉｎｄｏｗｓパソコンで外部回路を制御するための各種Ｉ／Ｏ基板の製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第１６８回］
●ＰＩＣＵＳＢＩＯ−０３（１１７）ＡＤコンパーター（２）ＡＤＣオペレーション
前回からの続きです。
今回はＡＤコンバーターの２回目です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

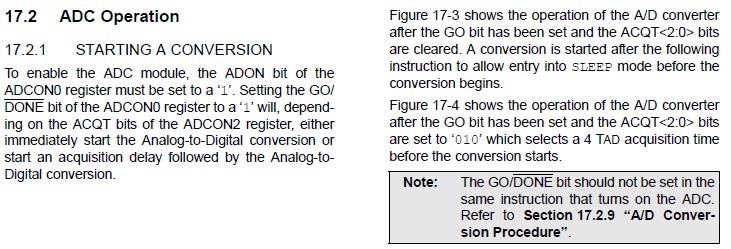

●ＡＤコンバートの開始
ＡＤＣモジュールをイネーブル（有効）にするには、ＡＤＣＯＮ０レジスタのＡＤＯＮビットを’１’にセットしなければなりません。
ＡＤＣＯＮ０レジスタのＧＯ／ＤＯＮＥビットを’１’にセットすると、ＡＤＣＯＮ２レジスタのＡＣＱＴビットの設定値に従って、直ちにＡＤコンバートがスタートするか、またはアクイジションディレイの後でＡＤコンバートがスタートします。

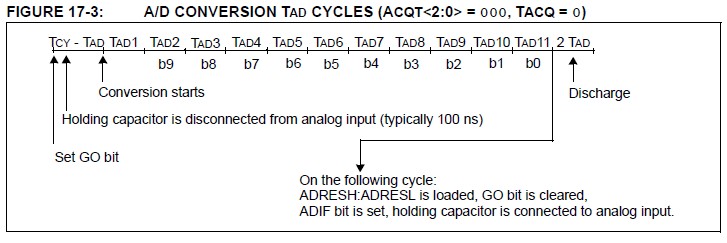

Ｆｉｇｕｒｅ１７−３にＡＣＱＴ＜２：０＞＝０００のときにＧＯビットがセットされた後のＡＤコンバータの動作を示します。

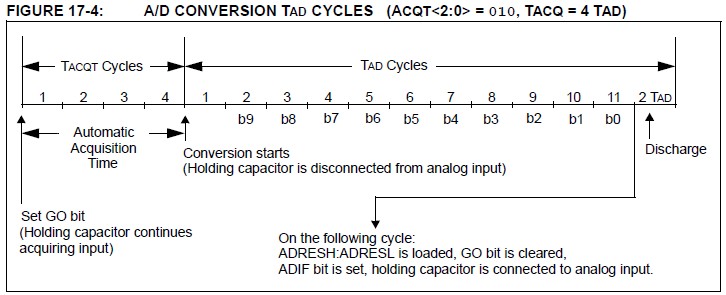

Ｆｉｇｕｒｅ１７−４にＡＣＱＴ＜２：０＞＝０１０（コンバート開始前に４ＴＡＤアクイジションタイムを置く設定）のときにＧＯビットがセットされた後のＡＤコンバータの動作を示します。
Ｎｏｔｅ：ＡＤＣモジュールをＯＮにするのと同時にＧＯ／ＤＯＮＥビットをセットすべきではありません。
ここの’ｓａｍｅ ｉｎｓｔｒｕｃｔｉｏｎ’ってどういうこと？
ああ、そういうことか。
ＡＤＣモジュールをＯＮにするためのビット（ＡＤＯＮ）もＧＯ／ＤＯＮＥビットも同じＡＤＣＯＮ０レジスタにありました（ＡＤＣＯＮ０は前回参照）。
その両方のビットを同時にＯＮにしてはいけないという意味のようです（先にＡＤＯＮのみをセットする）。
納得しました。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

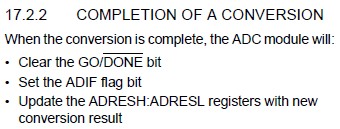

●コンバートの完了
コンバートが完了するとＡＤＣモジュールは下記を行ないます。
・ＧＯ／ＤＯＮＥビットをクリアする。
・ＡＤＩＦフラグビットをセットする。
・ＡＤＲＥＳＨ：ＡＤＲＥＳＬレジスタに新しいコンバート結果を書き込む。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

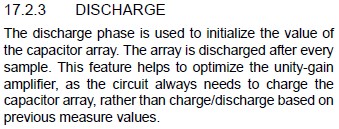

●ディスチャージ（放電）
ディスチャージはコンデンサの値を初期化するために行なわれます。
コンデンサはサンプリング後には毎回ディスチャージされます。
前の計測値からチャージ／ディスチャージするのではなくて毎回チャージを行なうこの機能はユニティゲインアンプ（ゲインが１倍のアンプ、ボルテージフォロア）の最適化に役立ちます。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

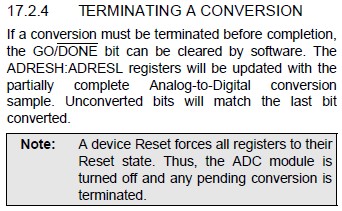

●コンバートの中止
コンバートの途中でコンバートを中止するときはＧＯ／ＤＯＮＥビットをソフトウェアでクリアします。
ＡＤＲＥＳＨ：ＡＤＲＥＳＬレジスタの値は途中（のビット）までコンバートされた値になります。
コンバートされなかったビットは前の値のまま残ります。
Ｎｏｔｅ：デバイスを強制的にリセットすると全てのレジスタはリセット初期値になります。
ＡＤＣモジュールはＯＦＦになりコンバートは打ち切られます。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

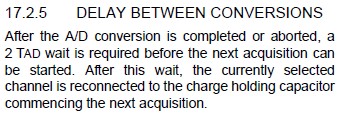

●コンバートの間のディレイタイム
ＡＤコンバードが完了したあと次のアクイジションをスタートするまでに２ＴＡＤ時間のウェイトが必要です。
このウェイトのあと、今選択されているチャネルが再びチャージホールドキャパシタに接続され次のアクイジションが開始されます。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ

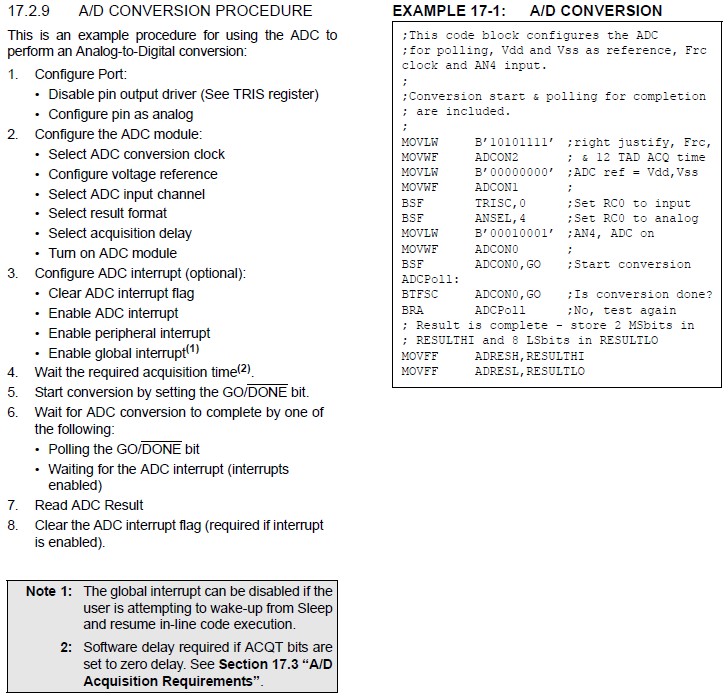

●ＡＤコンバートの手順
ＡＤＣモジュールを使ってＡＤコンバートを行なう手順の例です。
１．ポートの設定：
・Ｉ／Ｏ端子の出力ドライバをディスエーブル（無効）にする（ＴＲＩＳレジスタの設定）
・端子をアナログポートに設定する
２．ＡＤＣモジュールの設定：
・ＡＤＣコンバートクロックを選択する
・基準電圧の設定をする
・ＡＤＣ入力チャネルを選択する
・出力フォーマットを選択する
・アクイジションディレィタイムを選択する
・ＡＤＣモジュールをＯＮにする
３．ＡＤＣ割込みの設定（本稿ではＡＤＣ割込みは使わないのでこの項は省略します）
４．必要なアクイジションの時間ウェイトする（２）
５．ＧＯ／ＤＯＮＥビットをセットしてコンバートを開始する
６．ＡＤコンバートが完了するのを下記の方法で確認して待つ
・ＧＯ／ＤＯＮＥビットをポーリングする
・ＡＤＣ割込みフラグＡＤＩＦを見る
７．ＡＤコンバートの結果を読む
８．（ＡＤＩＦを使うならば）ＡＤＩＦフラグをクリアする
Ｎｏｔｅ１：省略
Ｎｏｔｅ２：ＡＣＱＴビット＝０００の設定のときはソフトウェアによるディレイが必要です。

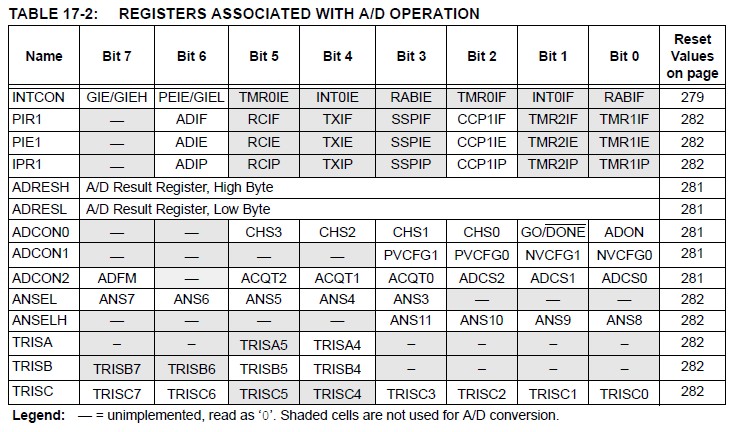

下はＡＤコンバーターに関係するレジスタの一覧です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０ Ｄａｔａ Ｓｈｅｅｔ
−＝未実装。’０’が読み出される。アミのかかったビットはＡＤコンバーターでは使用されない。
